Снятие
1. Снять масляный поддон (подробнее, см. соответствующий раздел в данной главе).

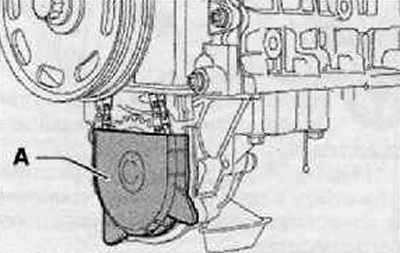

2. Снять крышку звездочки цепной передачи масляного насоса (А), показанную на рисунке ниже.
![](https://www.skodabook.ru/img/rapid/0876.jpg)

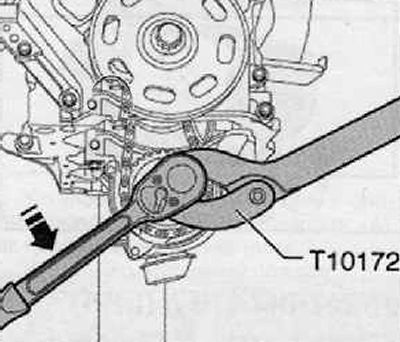

3. Придержав звездочку цепной передачи масляного насоса прижимным приспособлением -Т10172-, ослабить крепежный винт, как показано на рисунке ниже.
Примечание. Не выкручивать винт крепления окончательно.
![](https://www.skodabook.ru/img/rapid/0877.jpg)

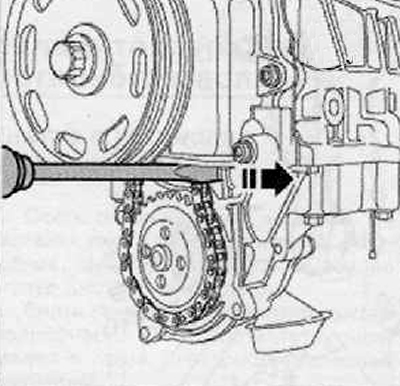

4. Прижать натяжное устройство цепи отверткой по (направлению стрелки), как показано на рисунке ниже.
5. Выкрутить крепежный винт звездочки цепной передачи.
6. Снять звездочку цепной передачи с вала масляного насоса и извлечь из цепи.
![](https://www.skodabook.ru/img/rapid/0878.jpg)

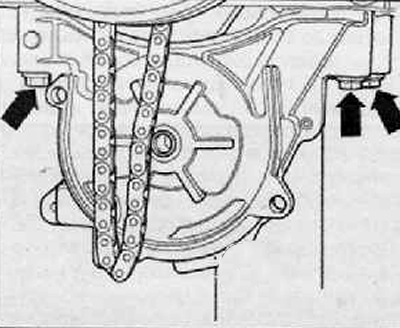

7. Ослабив крепежные винты масляного насоса (стрелки), выкрутить их окончательно, как показано на рисунке ниже.
8. Снять масляный насос в сборе блока цилиндров.
![](https://www.skodabook.ru/img/rapid/0879.jpg)
Установка

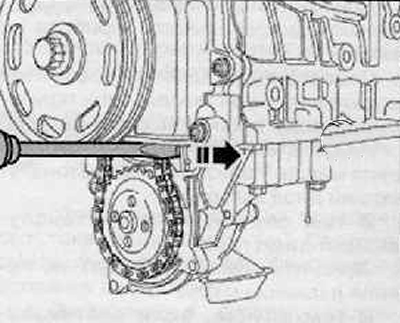

1. Прижать натяжное устройство цепи отверткой по (направлению стрелки), как показано на рисунке ниже.
2. Установить звездочку цепной передачи в цепь и затем на вал масляного насоса.
![](https://www.skodabook.ru/img/rapid/0880.jpg)

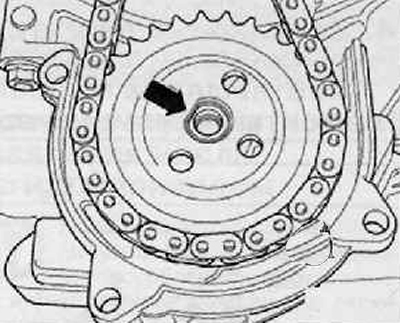

3. Проследить за тем, чтобы звездочка цепной передачи на валу масляного насоса (стрелка), была установлена должным образом.
4. Вкрутить крепежный винт звездочки цепной передачи.
![](https://www.skodabook.ru/img/rapid/0881.jpg)

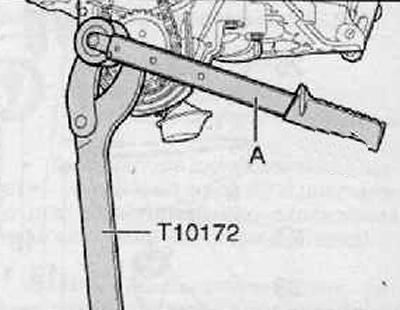

5. Придержать звездочку цепной передачи прижимным приспособлением -Т10172-, как показано на рисунке ниже.
6. Установить динамометрический ключ, как показано на рисунке ниже (А).
7. Затянуть крепежный винт с приложением момента 20 Нм и повернуть дополнительно на 90° (¼ оборота).
![](https://www.skodabook.ru/img/rapid/0882.jpg)

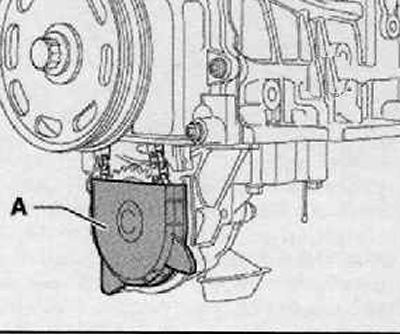

8. Установить крышку звездочки цепной передачи масляного насоса (А), показанную на рисунке ниже.
9. Установить масляный поддон (подробнее. см. соответствующий раздел в данной главе).
![](https://www.skodabook.ru/img/rapid/0883.jpg)
