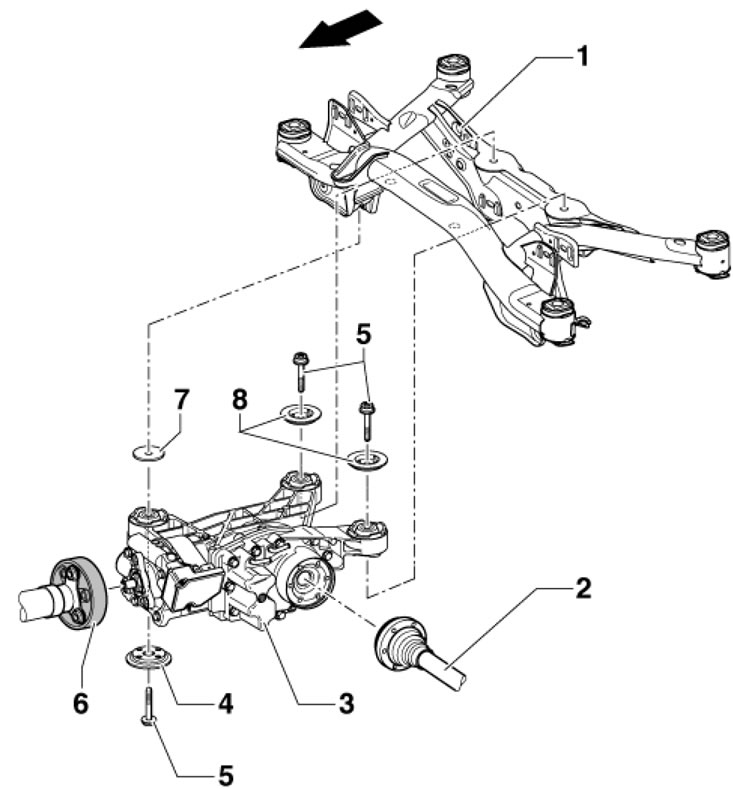

12.1. Детали установки задней главной передачи Стрелка Направление движения; 1. Задний подрамник; 2. Приводной вал; 3. Задняя главная передача; 4, 8. Стопорные шайбы; 5. Болты, 3 шт.; 6. Карданный вал; 7. Шайба, между деталями 3 и 1, на некоторых моделях используется 2 шайбы
2. Поднимите напольное покрытие багажного отделения, извлеките две заглушки (А на иллюстрации) и выверните расположенные под ними болты (В) крепления картера главной передачи к подрамнику. Рекомендуется использовать головку Т10061. Повторное использование этих болтов не допускается.

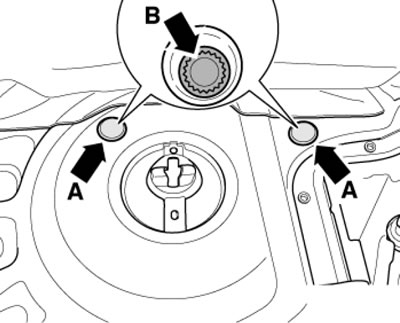

12.2. Заглушки и болты, доступные из багажного отделения
3. Выполните действия, описанные в параграфах 3-9 Раздела 11.
4. Чтобы не допустить повреждения заднего левого датчика высоты подвески (1 на иллюстрации), разъедините разъём, отдайте крепёж датчика и уложите его на нижний рычаг подвески (А).

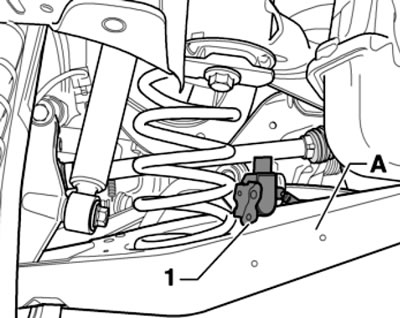

12.4. Датчик G76 на рычаге задней подвески
5. Выверните крепёж обоих приводных валов к задней главной передаче (см. Раздел 4). Снимите стабилизатор поперечной устойчивости задней подвески (см. Главу 10). Чтобы выворачивать/затягивать верхний болт (верхняя стрелка на иллюстрации) хомута стабилизатора возьмитесь за соответствующий приводной вал во фланцевом валу задней главной передачи и отожмите его вверх.

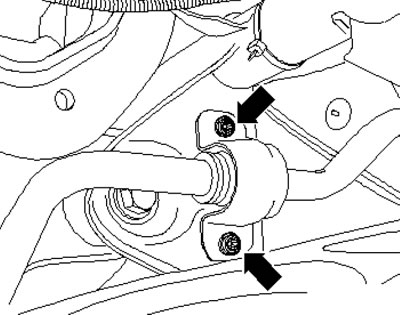

12.5. Болты крепления хомута стабилизатора
6. Уложите подходящий деревянный брусок (А на иллюстрации) на универсальную опору, подоприте заднюю главную передачу трансмиссионным домкратом VAG1383A, скрепите их друг с другом ремнями, выверните болт (В) на переднем кронштейне и снимите шайбу (С) вверху кронштейна.

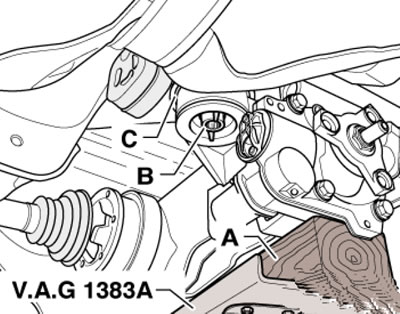

12.6. Болт (В) переднего кронштейна
7. Аккуратно поднимите заднюю главную передачу (А на иллюстрации) в направлении стрелки (1) и слегка оттяните вперёд. Одновременно сдвиньте заднюю главную передачу в задней части вправо (стрелка 2), снимите с фланца левый приводной вал (В) и аккуратно выведите его вниз.

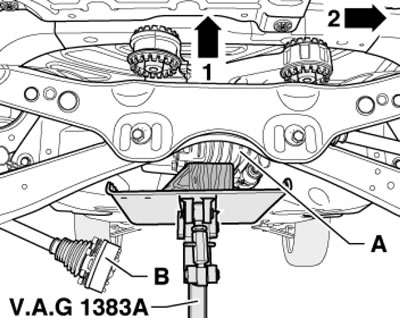

12.7. Отделение левого приводного вала
8. Сдвиньте заднюю главную передачу (А на иллюстрации) влево в направлении стрелки, снимите с фланца правый приводной вал (В) и аккуратно опустите его вниз.

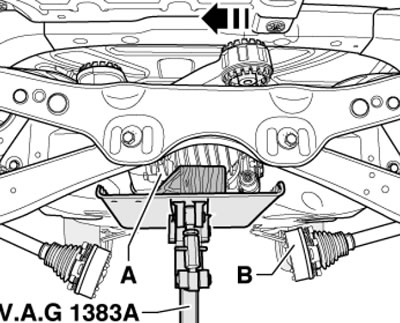

12.8. Отделение правого приводного вала
9. Наклоните заднюю главную передачу, как указано на иллюстрации, и одновременно слегка опустите её.

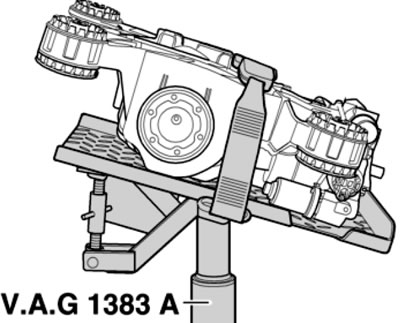

12.9. Положение при снятии/установке

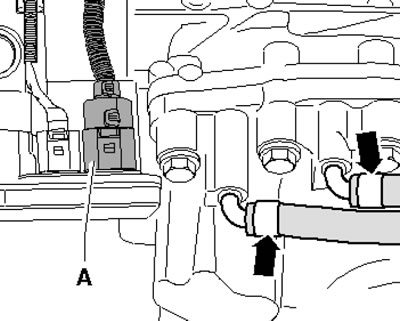

10. Разъедините разъём (А на иллюстрации) блока управления AWD "J492" и отсоедините линии вентиляции (стрелки).
12.10. Соединения задней главной передачи
11. Опустите главную передачу ещё ниже и выведите её вперёд.
12. Закрепите главную передачу на домкрате и приведите её в установочное положение (см. иллюстрацию 12.9).
13. Поднимите главную передачу и проведите задние опоры (смотрите иллюстрацию) над подрамником. Удостоверьтесь в наличии стопорных шайб на резинометаллических опорах.

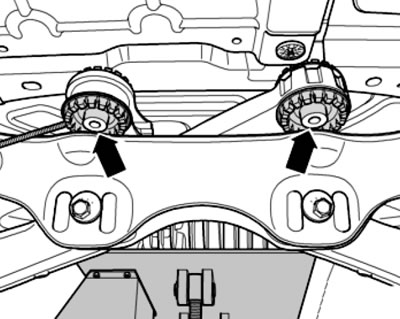

12.13. Установка главной передачи
Статья расположена на сайте (Skodabook.ru)
14. Сдвиньте заднюю главную передачу (А на иллюстрации 12.8) влево в направлении стрелки и установите на фланец правый приводной вал (В).
15. Аккуратно поднимите заднюю главную передачу (А на иллюстрации 12.7) в направлении стрелки (1) и слегка оттяните вперёд. Одновременно сдвиньте заднюю главную передачу в задней части вправо (стрелка 2) и установите на фланец левый приводной вал (В).
16. Состыкуйте разъём (А на иллюстрации 12.10) блока управления AWD "J492" и подсоедините линии вентиляции (стрелки). Сдвиньте заднюю главную передачу в установочное положение на домкрате.
17. Уложите на переднюю опору шайбу (С на иллюстрации), затяните от руки болт (В) и снимите трансмиссионный домкрат.
18. Затяните два новых болта через отверстия в багажном отделении и закупорьте эти отверстия заглушками.
19. Затяните крепёж задней главной передачи снизу (см. иллюстрацию 10.4).
20. Установите и закрепите карданный вал (см. Раздел 7).
21. Установите стабилизатор поперечной устойчивости (см. Главу 10).
22. Закрепите приводные валы (см. Раздел 4).
23. Затяните новые болты крепления качающейся опоры к трансмиссии.
24. Выставьте промежуточный подшипник карданного вала без напряжения и закрепите его.
25 .Установите выпускную систему.
26. Установите датчик высоты задней подвески. При помощи диагностического прибора примените базовые настройки для регулировки наклона фар.
27. В заключение проверьте и, при необходимости, откорректируйте уровень рабочих жидкостей в муфте Haldex и в задней главной передаче.
