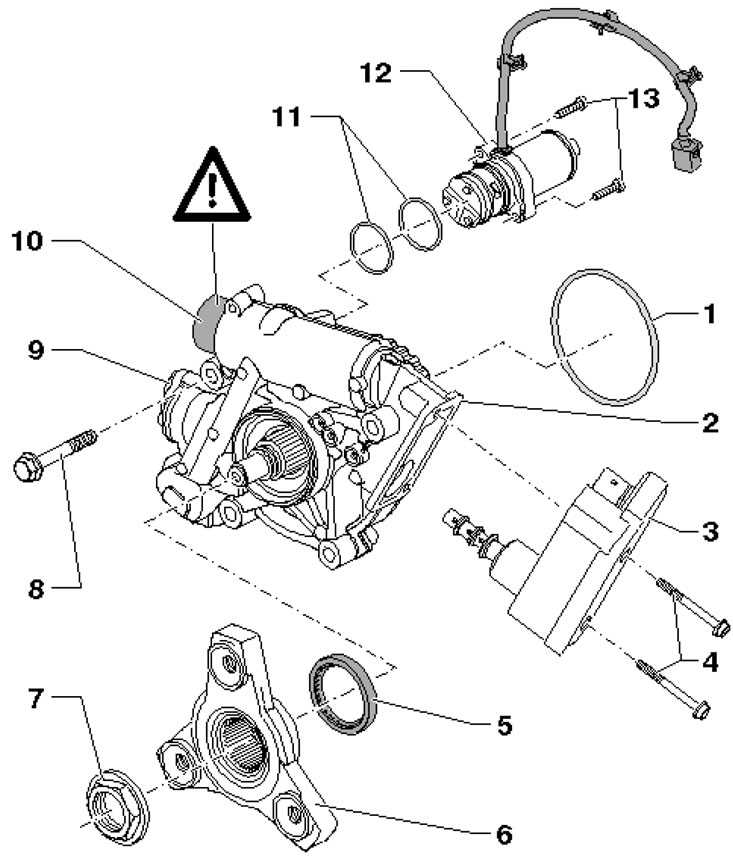

11.1. Детали установки муфты Haldex 1. Уплотнительное кольцо между муфтой и задней главной передачей, подлежит замене; 2. Корпус муфты Haldex; 3. Блок "J492" управления полным приводом; 4. Болты, 6 Нм; 5. Сальник фланца 6; 6. Фланец карданного вала; 7. Гайка, 210 Нм, подлежит замене, устанавливается на фиксирующий герметик D 000 600; 8. Болты крепления муфты 2 к задней главной передаче, 4 шт., 50 Нм; 9. Крышка корпуса фильтра; 10. Крышка аккумулятора давления; 11. Уплотнительные кольца насоса 12, диаметр 34 мм, подлежат замене; 12. Насос "V181" муфты Haldex; 13. Болты, 6 Нм
2. Поддомкратьте автомобиль и установите его на надёжные подпорки.
3. Разъедините выпускную систему на двойном хомуте и снимите кронштейн выпускной системы с подрамника (см. иллюстрацию 5.14 Главы 6). Подвяжите выпускную трубу, не допуская перегибания её гибкой секции более, чем на 10°. Снимите заднюю часть выпускной системы с двойного хомута.
4. Выверните болты (1 на иллюстрации 4.23 Главы 6) и снимите термозащитный экран (2) под карданным валом. Вверните болты на место от руки, чтобы удерживать промежуточный подшипник.
5. Снимите качающуюся опору с трансмиссии, вывернув болты (В и С на иллюстрации 5.16 Главы 6).
6. Удостоверьтесь в наличии цветных меток на гибком диске карданного вала и на фланце муфты Haldex (см. иллюстрацию 7.11). При необходимости нанесите эти метки.
7. Выверните болты крепления карданного вала к фланцу муфты Haldex (см. иллюстрацию 7.12).

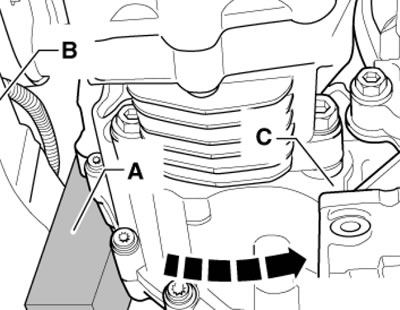

8. Вместе с помощником отожмите силовой агрегат вперёд (стрелка на иллюстрации) и вставьте между подрамником (В) и трансмиссией (С) подходящий деревянный брусок (А) толщиной примерно 50 мм. При этом снимите карданный вал с центрирующей шпильки фланца муфты Haldex в горизонтальном направлении, чтобы не повредить прокладки (см. иллюстрацию 5.17 Главы 6) во фланцах карданного вала.
11.8. Установка бруска между трансмиссией и подрамником

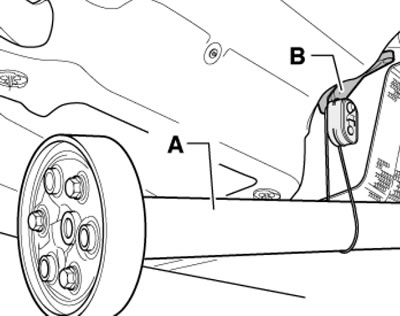

9. Подвяжите карданный вал (А на иллюстрации) на подвесе (В) выпускной системы.
11.9. Фиксация карданного вала
10. Разъедините разъём (2 на иллюстрации 9.3).
11. Установите под муфту Haldex поддон для сбора жидкости.
12. Выверните пробку заливного отверстия (А на иллюстрации 4.41d Главы 1), выверните пробку сливного отверстия (В) и спустите жидкость муфты Haldex. Затяните новую пробку с новым уплотнением с усилием 30 Нм.

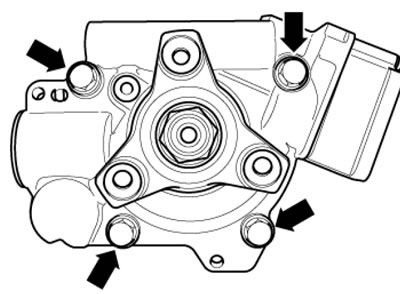

13. Выверните болты (смотрите иллюстрацию) и снимите муфту Haldex с задней главной передачи.
11.13. Болты крепления муфты Haldex

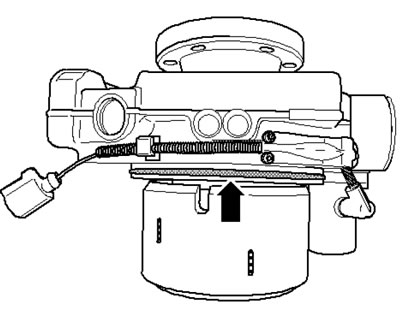

14. Замените уплотнительное кольцо (смотрите иллюстрацию). При установке смажьте его жидкостью муфты Haldex.
11.14. Уплотнительное кольцо
15. Установка производится в обратной последовательности. При стыковке муфты с задней главной передачей можно использовать направляющие штифты; при необходимости проворачивайте фланец муфты, чтобы она совместилась с задней главной передачей. Затягивайте болты крепления муфты Haldex с усилием 50 Нм.
16. В заключение заправьте муфту Haldex рабочей жидкостью (см. Раздел 4 Главы 1).
