9.1. Детали сборки блока "J492" управления полным приводом 1. Блок "J492" управления полным приводом; 2. Болты, 6 Нм; 3. Крышка, с вулканизированным уплотнением, подлежит замене; 4. Клапан "N373" управления муфтой; 5. Прокладка, подлежит замене; 6. Уплотнительное кольцо, диаметр 12 мм, подлежит замене; 7. Уплотнительное кольцо, диаметр 11 мм, подлежит замене; 8. Уплотнительное кольцо, диаметр 10 мм, подлежит замене
2. Выключите зажигание.
3. Разъедините разъёмы (1 и 2 на иллюстрации) электропроводки блока J492.
9.3. Разъёмы блока J492
4. Установите под муфту Haldex поддон для сбора жидкости, выверните болты и аккуратно снимите блок J492 (смотрите иллюстрацию).
9.4. Болты крепления блока J492
5. При необходимости снимите крышку блока. При этом удерживайте клапан N373 (смотрите иллюстрацию). Накройте клапан N373 тканью, возьмитесь за него плоскогубцами и вытяните.

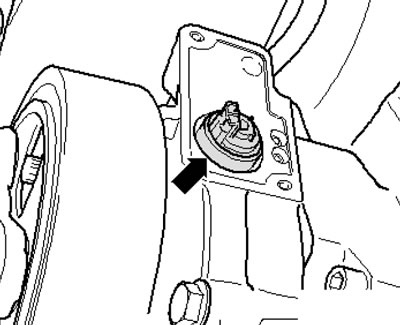

9.5. Клапан "N373"
6. Установка производится в обратной последовательности. Используйте новые уплотнительные кольца клапана, перед установкой смачивайте их жидкостью муфты Haldex. Болты крепления блока затягивайте с усилием 6 Нм. В заключение проверьте и откорректируйте уровень жидкости муфты Haldex (см. Главу 1).
