Осветление на отделението за съхранение (Skoda Kodiaq NS7)

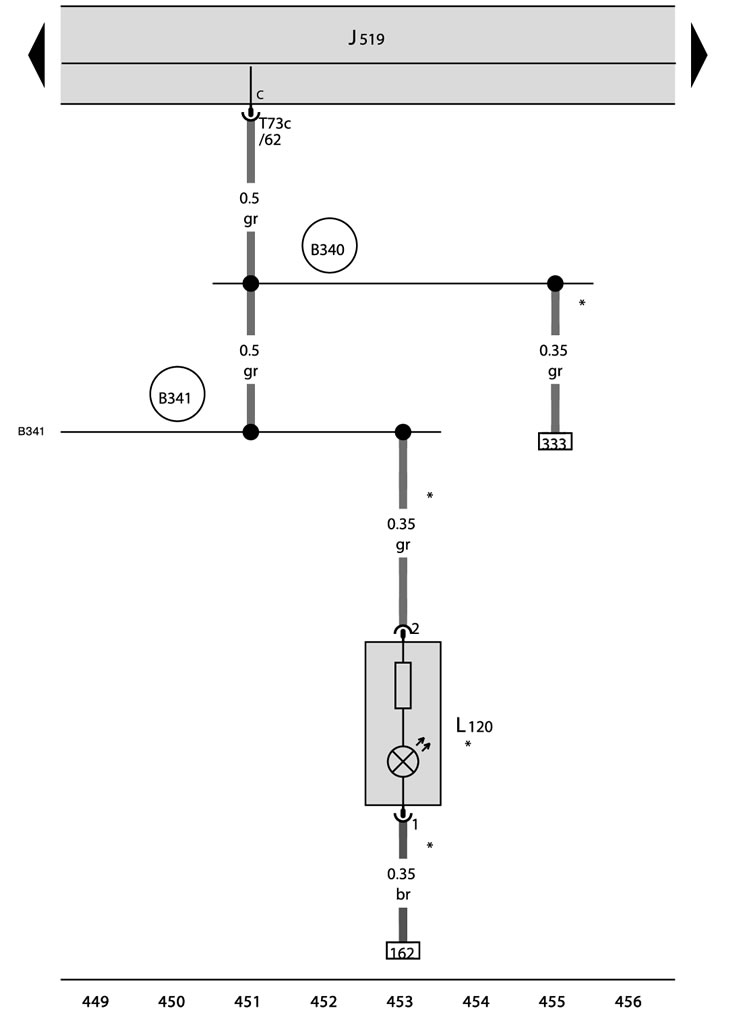

Осветление на отделението за съхранение

J519 - Блок за управление на бордовото захранване;
L120 - Осветление на багажното отделение, предна централна конзола;
T73c - 73-пинов конектор;
B340 - Връзка 1 (58d), в главния кабелен сноп;
B341 - Връзка 2 (58d), в главния кабелен сноп

Оригиналната статия се намира на www.skodabook.ru

* Специално оборудване

Тази статия е достъпна на адрес руски, английски, беларуски, украински, сръбски, хърватски, румънски, полски, словашки, унгарски

Статията е проверена: Елеонора Афанасиева
