Змест: Зняцце ⬇ Ўстаноўка ⬇
Зняцце
1. Зліць астуджальную вадкасць (падрабязней, гл. адпаведны раздзел у дадзеным раздзеле).
2. Зняць акумулятарную батарэю і апорную пласціну акумулятарнай батарэі (падрабязней, гл. адпаведную частку ў главе "Электраабсталяванне рухавіка").

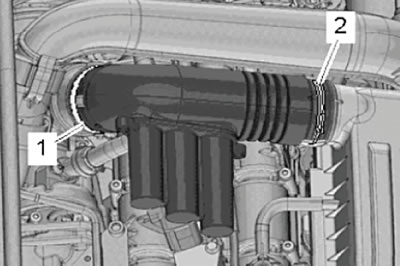

3. Адпусціць хамуты мацавання (1) і (2), пасля чаго зняць патрубак паветравода, паказаны на малюнку ніжэй.

4. Вызваліць паветраныя шлангі з заціскаў на патрубку паветравода.

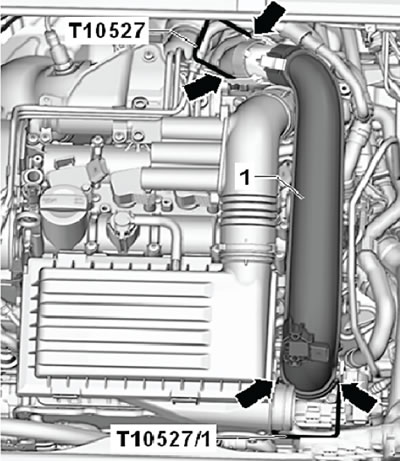

5. Разблакаваць фіксатары (стрэлкі), выкарыстоўваючы адмысловую прынаду (Т10527), і зняць патрубак паветравода, як паказана на малюнку ніжэй.

6. Націснуць на кнопкі разблакіроўкі на шлангу (1), каб выняць фільтр з актываваным вуглём, як паказана на малюнку ніжэй.

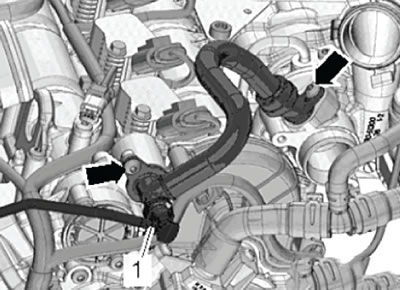

7. Выкруціць шрубы мацавання (стрэлкі) і зняць шланг сістэмы вентыляцыі картэрных газаў, паказаны на малюнку ніжэй.

8. Адлучыць ад заціскаў паляць электраправодкі (стрэлкі), паказаны на малюнку ніжэй.

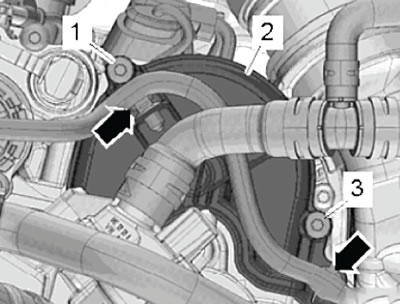

9. Выкруціць шрубы мацавання (1) і (3), пасля чаго зняць верхняе вечка (2) рамяня прывада вадзяной помпы ў зборы, як паказана на малюнку ніжэй.

10. Вызваліць з заціскаў і адлучыць паляць электраправодкі (1) і вадзяны шланг (2), паказаны на малюнку ніжэй.

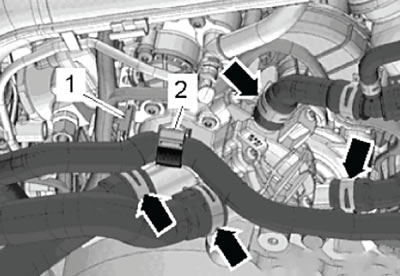

11. Адпусціць хамуты мацавання (стрэлкі) і зняць вадзяныя шлангі, паказаныя на малюнку ніжэй.

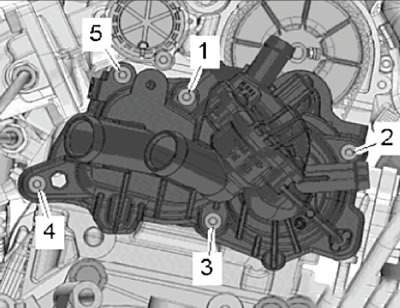

12. Адпусціць шрубы мацавання ў паслядоўнасці ад 5 да 1, пасля чаго выкруціць іх канчаткова.

13. Зняць вадзяную помпу разам з зубчастым рамянём прывада вадзяной помпы.
14. Зняць корпус тэрмастата ў зборы, калі вадзяная помпа будзе замяняцца.

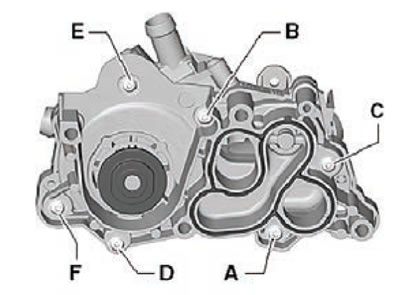

15. Адпусціць шрубы мацавання ў паслядоўнасці ад F да А, як паказана на малюнку ніжэй.

16. Выняць вадзяную помпу з корпуса вадзяной помпы.

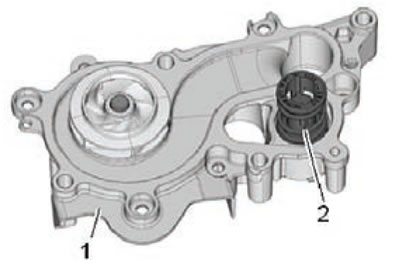

17. Выняць тэрмастат малога круга (2) з корпуса вадзяной помпы (1), як паказана на малюнку ніжэй.

Ўстаноўка
Устаноўка вырабляецца ў паслядоўнасці зваротнай зняццю.
Заўвага. Замяніць усе пракладкі пасля разборкі.
1. Намачыць пракладку свежай астуджальнай вадкасцю.

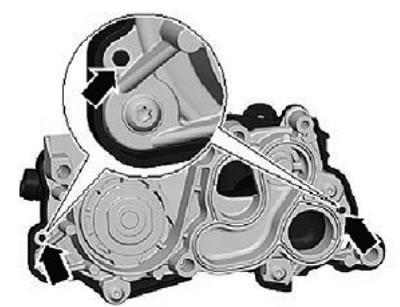

2. Устанавіць корпус тэрмастата на вадзяную помпу ў зборы. Цэнтруючы ніт на тэрмастаце павінен быць усталяваны ў накіроўвалыя (стрэлкі) на вадзяной помпе, як паказана на малюнку ніжэй.

3. Зацягнуць шрубы мацавання корпуса тэрмастата.
Заўвага:
- Замяніць пракладкі (стрэлкі), паказаныя на малюнку.
- Цалкам дэмантаваць зубчасты прывадны рамень пры замене вадзяной помпы.

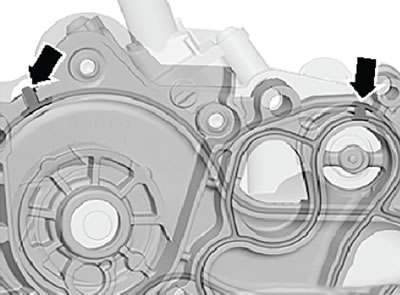

4. Праверыць і пераканацца ў тым, што пракладкі селі належным чынам у корпусе (стрэлка), як паказана на малюнку ніжэй.
5. Намачыць пракладку вадзяной помпы астуджальнай вадкасцю.

Увага:
- Строга выконваць усю паслядоўнасць дзеянняў пры ўсталёўцы вадзяной помпы ў зборы. Гэта неабходна таксама і для таго, каб правільна ўсталяваць зубчасты прывадны рамень.
- Некаторыя аперацыі неабходна выконваць разам са другім механікам.
Заўвага. Пры замене вадзяной помпы заўсёды неабходна замяняць і прывадны зубчасты рамень.
6. Устанавіць поршань першага цыліндру ў становішча ВМТ.
7. Усталяваць прывадны рамень, перамясціць вадзяную помпу ва ўсталявальнае становішча.
8. Замацаваць вадзяную помпу на галоўцы блока цыліндраў шрубамі мацавання.

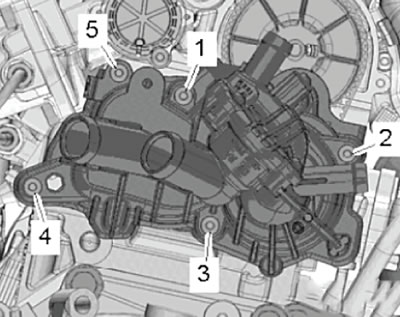

9. Зацягнуць шрубы мацавання корпуса вадзяной помпы ў два падыходу ў паслядоўнасці, паказанай на малюнку ніжэй.
- першы падыход: зацягнуць ад рукі да ўпора.
- другі падыход: зацягнуць з момантам зацяжкі 10 Н·м.
10. Адпусціць усе шрубы мацавання на адно абарачэнне.

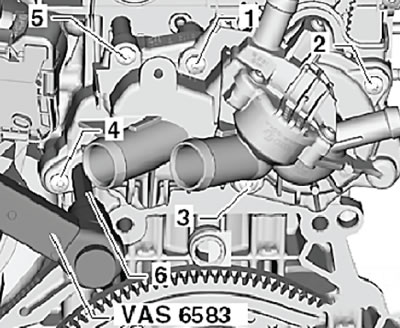

11. Устанавіць дынамаметрычны ключ (VAS 6583) са спецыяльнай галоўкай SW10 на ніт вадзяной помпы, як паказана на малюнку ніжэй.

12. Зацягнуць папярэдне вадзяная помпа, з дапамогай дынамаметрычнага ключа з галоўкай 10 мм, з момантам зацяжкі 30 Н·м. Усталяваць дынамаметрычны ключ вертыкальна для лепшага зуха.
Заўвага:
- Не ўтрымліваць дынамаметрычны ключ другой рукой.
- Для прадухілення залішняга нацяжэння прываднага зубчастага рамяня не варта ўздзейнічаць на дынамаметрычны ключ з залішнім ціскам.
13. Пакінуць вадзяную помпу ў нацягнутым стане.
14. У гэты ж час, другі механік павінен зацягнуць шрубы мацавання вадзяной помпы (2), (1) і (5) - трэці падыход - з момантам зацяжкі 10 Н·м.
15. Пасля чаго зацягнуць шрубы мацавання ў паслядоўнасці (3), (4), (5), (1) і (2) - чацвёрты падыход - з момантам зацяжкі 12 Н·м.
16. Далей усталёўка вырабляецца ў паслядоўнасці зваротнай здыманню.
17. Запоўніць сістэму астуджэння астуджальнай вадкасцю.
