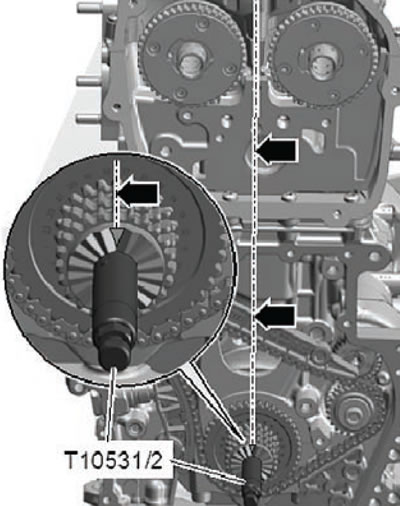

2. Вырабіць пазнаку на блок цыліндраў, як паказана на малюнку ніжэй, выкарыстаючы адмысловы водатрывалы маркер.
3. Праверыць і пераканацца ў тым, што зорачкі размеркавальных валаў заблакаваныя ў становішчы ВМТ.
4. Вырабіць пазнакі "стрэлкі".

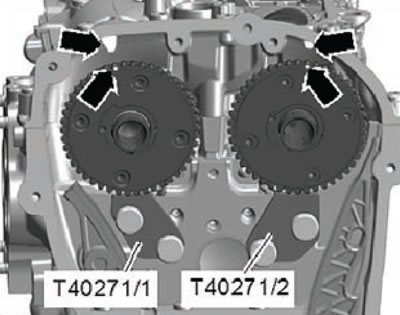

5. Выкарыстоўваючы водатрывалы маркер нанесці ўсталявальныя пазнакі, каб завадскія пазнакі былі бачныя, бо пасля ўсталёўкі ланцуга яны часткова схаваюцца.

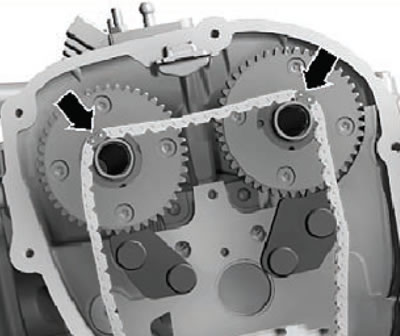

6. Павесіць ланцуг прывада ГРМ на шыйкі размеркавальных валаў так, каб пазначаныя звёны былі накіраваныя так, як паказана на малюнку ніжэй.
Заўвага. Усталяваць ланцуг прывада газаразмеркавальнага механізму на зорачкі прывада размеркавальных валаў так, каб адзначаныя колерам звёны былі ўсталяваныя насупраць усталявальных пазнак на зорачках, як паказана на малюнку ніжэй.
7. Устанавіць ланцуг прывада газаразмеркавальнага механізму на зорачку впускнога размеркавальнага вала.
8. Устанавіць ланцуг прывада газаразмеркавальнага механізму на зорачку выпускнога размеркавальнага вала.

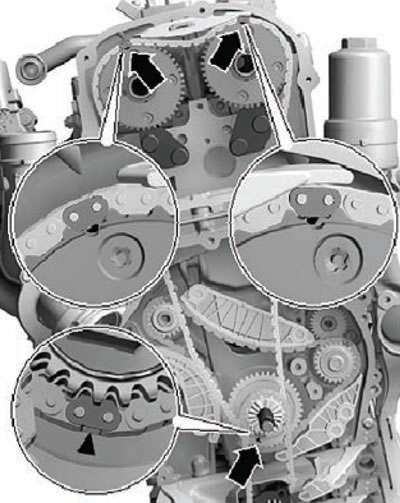

9. Устанавіць ланцуг прывада газаразмеркавальнага механізму на зорачку каленчатага вала.

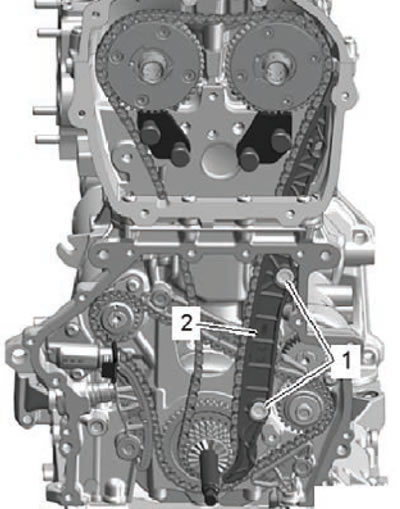

10. Устанавіць заспакаяльнік ланцуга прывада газаразмеркавальнага механізму (2), затым усталяваць і зацягнуць балты яго мацавання (1), паказаныя на малюнку ніжэй.

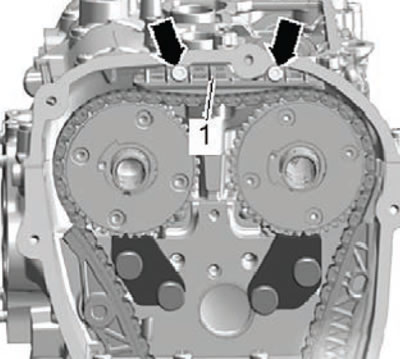

11. Устанавіць верхнюю накіроўвалую ланцугі прывада газаразмеркавальнага механізму (1), усталяваць і зацягнуць ніты яе мацавання, як паказана на малюнку ніжэй.
12. Правярнуць выпускны размеркавальны вал з дапамогай спецыяльнага перахадніка (10567) (4) у напрамку стрэлкі, адначасова з гэтым вывесці з зачаплення спецыяльны фіксатар (Т40271/1) (5) і зняць з галоўкі блока цыліндраў, пацягнуўшы яго ў напрамку стрэлкі В. Разблакаваць размеркавальны вал.
13. Правярнуць выпускны размеркавальны вал у напрамку стрэлкі С, пакуль ланцуг ГРМ не закране заспакаяльніка (3), як паказана на малюнку ніжэй.

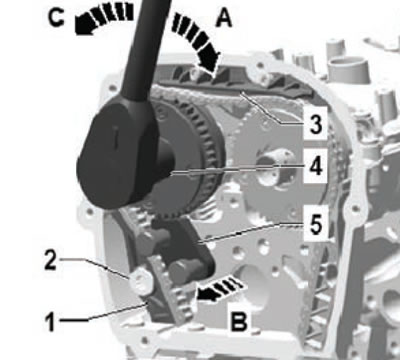

14. Утрымліваючы размеркавальны вал у дадзеным становішчы, усталяваць рэйку нацягвальніка (1) і зацягнуць усталявальны палец (2).

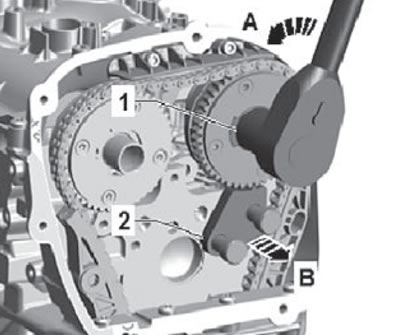

15. Правярнуць впускной размеркавальны вал з дапамогай спецыяльнага перахадніка (10567) (1) у напрамку стрэлкі А, адначасова з гэтым вывесці з зачаплення спецыяльны фіксатар (Т40271/2) (2) і зняць з галоўкі блока цыліндраў, пацягнуўшы яго ў напрамку стрэлкі В. Разблакаваць размеркавальны.
16. Зняць фіксатар впускнога размеркавальнага вала з галоўкі блока цыліндраў.

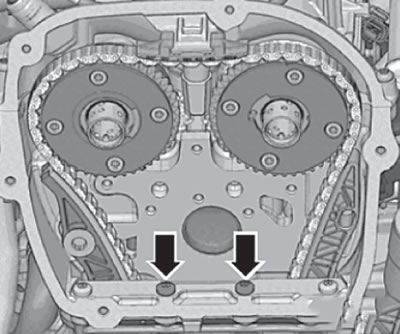

17. Укруціць і зацягнуць, паказаныя на малюнку ніжэй шрубы мацавання (стрэлкі).

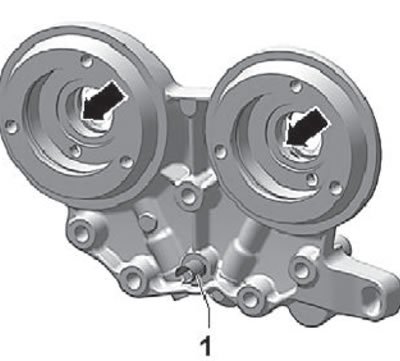

Заўвага. Вышмараваць адтуліны (стрэлкі), паказаныя на малюнку ніжэй, свежым маторным маслам.
18. Усталяваць вечка фазавращателей размеркавальных валаў, затым усталяваць і зацягнуць шрубы мацавання вечка, пакуль толькі ад рукі, як паказана на малюнку ніжэй.
19. Зацягнуць шрубы мацавання вечка фазавращателей з неабходным момантам зацяжкі.

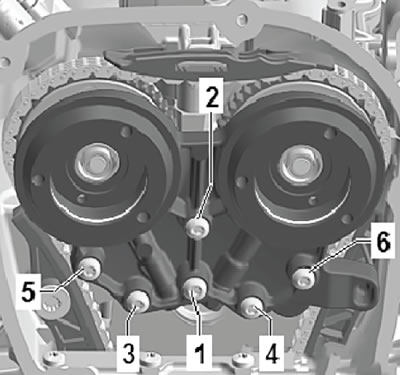

20. Усталяваць і зацягнуць ад рукі ніты мацавання кантрольных клапанаў фазавращателей.

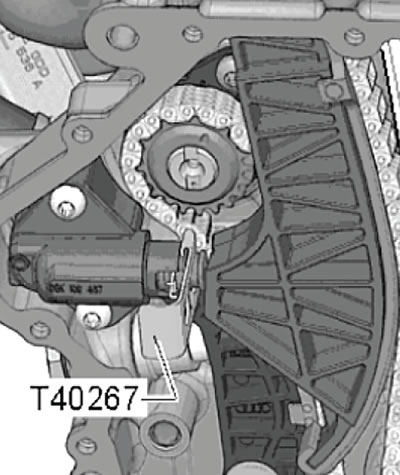

21. Устанавіць нацягвальнік ланцуга (1) прывада ланцуга і зацягнуць балты яго мацавання (стрэлкі), як паказана на малюнку ніжэй.

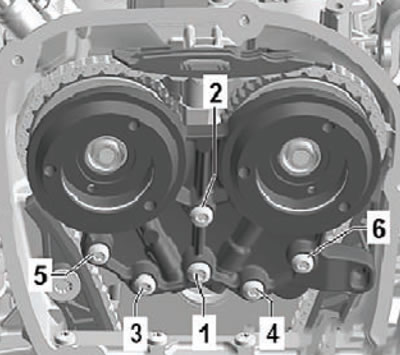

22. Зацягнуць канчаткова, у паслядоўнасці, паказанай на малюнку ніжэй, ніты мацавання апор фазовращателей.

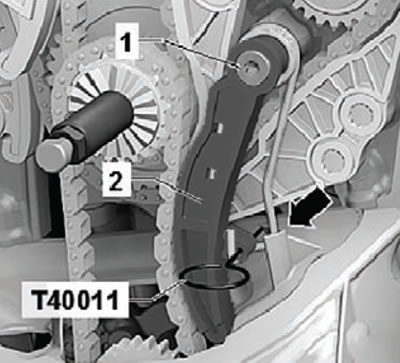

23. Устанавіць нацягвальнік ланцуга (2), паказаны на малюнку ніжэй. Стопорный фіксатар (стрэлка) павінен упірацца ў верхнюю частку алейнага паддона. Зацягнуць ніт мацавання (1), пасля чаго атрымаць стопорную прыладу (Т40011).

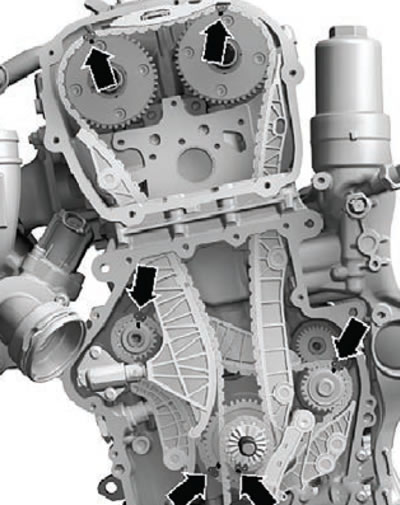

24. Праверыць і пераканацца ў тым, што пазначаныя звёны прывадных ланцугоў супадаюць з пазнакамі на зорачках (стрэлкі), як паказана на малюнку ніжэй.
25. Далей усталяваць вырабляецца ў паслядоўнасці зваротнай зняццю.
26. Устанавіць ніжняе вечка ланцуга прывада газаразмеркавальнага механізму (падрабязней, гл. адпаведны раздзел у дадзеным раздзеле).
27. Усталяваць верхняе вечка ланцуга прывада газаразмеркавальнага механізму (падрабязней, гл. адпаведны раздзел у дадзеным раздзеле).
