Зняцце і ўстаноўка
Зняцце
1. Зняць падкрылак правай пярэдняй колавай аркі (падрабязней, гл. адпаведны раздзел у главе Кузаў).
2. Зняць апору сілавога агрэгата ў зборы.
3. Зняць ролік нацягвальніка рамяня прывада навяснога абсталявання (падрабязней, гл. адпаведны раздзел у дадзеным раздзеле).
4. Зняць з каленчатага вала шкіў рамяня прывада навяснога абсталявання (падрабязней, гл. адпаведны раздзел у дадзеным раздзеле).
5. Укруціць ніт мацавання шківа рамяня прывада навяснога абсталявання, выкарыстаючы пры гэтым адмысловую зацятую апраўку.

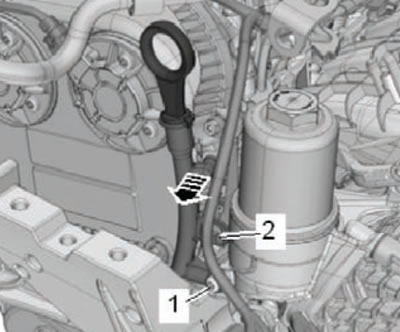

6. Адлучыць ад фіксатара (стрэлка) на верхнім вечку ланцуга прывада ГРМ накіроўвалую трубку маславымяральнага маца, як паказана на малюнку ніжэй.
7. Выкруціць, паказаны на малюнку ніжэй, шрубу мацавання (1).
8. Зняць накіроўвалую трубку маславымяральнага маца, як паказана на малюнку ніжэй.

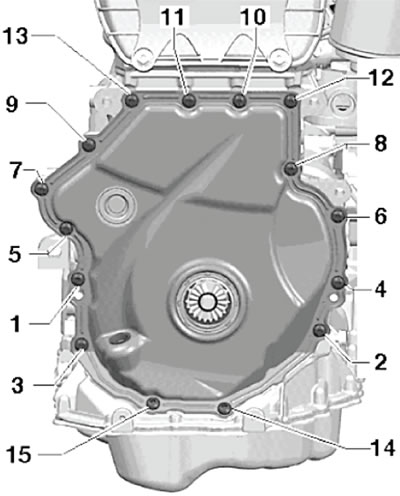

9. Выкруціць, у паслядоўнасці паказанай на малюнку ніжэй, ніты мацавання ніжняга вечка ланцуга прывада газаразмеркавальнага механізму.
10. Уставіць у прадугледжанае для гэтага месца прыдатную прыладу, каб прарэзаць герметык і адлучыць ніжняе вечка ГРМ ад блока цыліндраў.
11. Акуратна, паступова, зняць ніжняе вечка ланцуга прывада газаразмеркавальнага механізму з блока цыліндраў.
Ўстаноўка
Заўвага:
- Праверыць тэрмін прыдатнасці сіліконавага герметыка.
- Ніжняе вечка ланцуга прывада газаразмеркавальнага механізму павінна быць усталявана на працягу 5 хвілін пасля нанясення герметыка.
- Заўсёды пасля разборкі неабходна замяняць ніты мацавання, якія зацягваюцца на вызначаны кут.
- Заўсёды пасля разборкі неабходна замяняць усе пракладкі, ушчыльняльныя кольцы і самоконтрящиеся гайкі.
1. Выдаліць рэшткі герметыка з кантактных паверхняў на ніжнім вечку ланцуга прывада ГРМ і на блоку цыліндраў, а таксама на прылеглай паверхні алейнага паддона, выкарыстаючы адмысловы растваральнік.
2. Абястлусціць кантактныя паверхні.

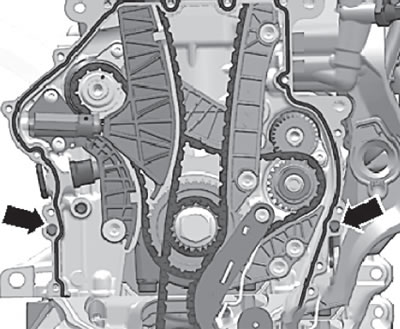

3. Праверыць і пераканацца ў наяўнасці двух накіроўвалых штыфтоў у блоку цыліндраў (стрэлкі), як паказана на малюнку ніжэй.
4. Зрэзаць кончык дазатара цюбіка з герметыкам так, каб утварылася адтуліна дыяметрам 3 мм.
[Матэрыял даступны на вэб-сайце: SKODABOOK]

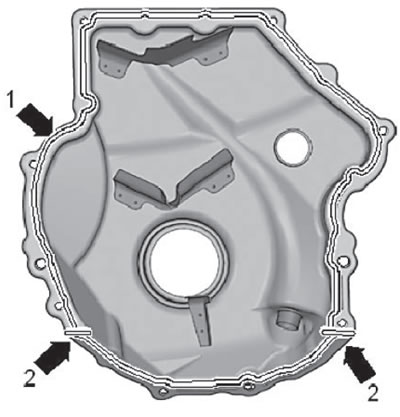

5. Вырабіць герметыка на кантактную паверхню ніжняга вечка ланцуга прывада газаразмеркавальнага механізму, як паказана на малюнку ніжэй (стрэлка 1 і 2). Дыяметр валіка герметыка павінен складаць 2-3 мм.
Мадыфікацыя з 8 нітамі мацавання

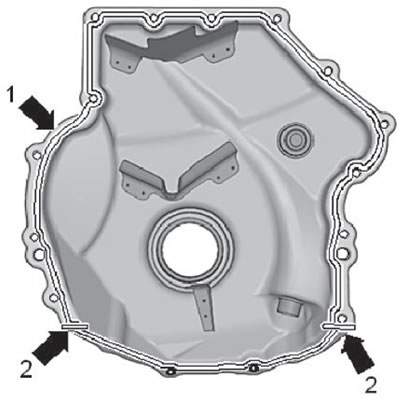

Мадыфікацыя з 15 нітамі мацавання
Увага. Таўшчыня валіка герметыка не павінна перавышаць, указанай таўшчыні ў папярэднім пункце. У адваротным выпадку лішкі герметыка могуць патрапіць у алейны паддон і, як следства, засмеціць алейныя каналы.
Мадыфікацыя з 8 нітамі мацавання

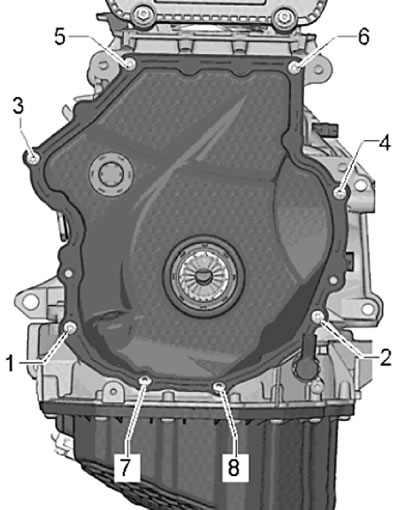

6. Зацягнуць балты мацавання ніжняга вечка ланцуга прывада ГРМ у паслядоўнасці паказанай на малюнку ніжэй у два падыходу.
- першы падыход: зацягнуць балты мацавання з момантам зацяжкі 8 Н·м.
- другі падыход: давярнуць дадаткова ніты мацавання на кут 45°.
Мадыфікацыя з 15 нітамі мацавання

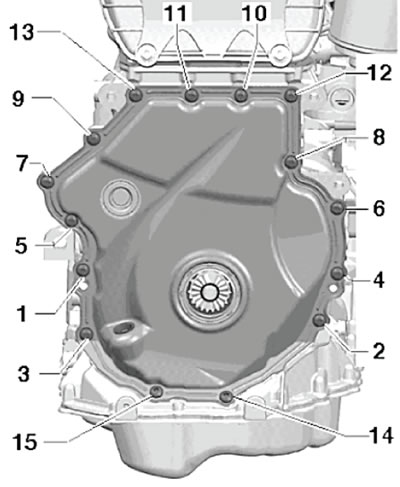

6. Зацягнуць балты мацавання ніжняга вечка ланцуга прывада ГРМ у паслядоўнасці паказанай на малюнку ніжэй у два падыходу.
- першы падыход: зацягнуць балты мацавання з момантам зацяжкі 8 Н·м.
- другі падыход: давярнуць дадаткова ніты мацавання на кут 45°.
Увага. Не заліваць у рухавік маторнае масла і не ўключаць яго на працягу 30 хвілін пасля ўсталёўкі ніжняга вечка ланцугі прывада ГРМ, каб даць высахнуць герметыку.
7. Далей усталёўка вырабляецца ў паслядоўнасці зваротнага зняцця.
8. Устанавіць ролік нацягвальніка рамяня прывада навяснога абсталявання.
9. Запоўніць сістэму змазкі маторным маслам.
