Sadržaj: Uklanjanje ⬇ Montaža ⬇
Uklanjanje
Napomena: Cilindar brave ugrađen je samo u vozačeva vrata.

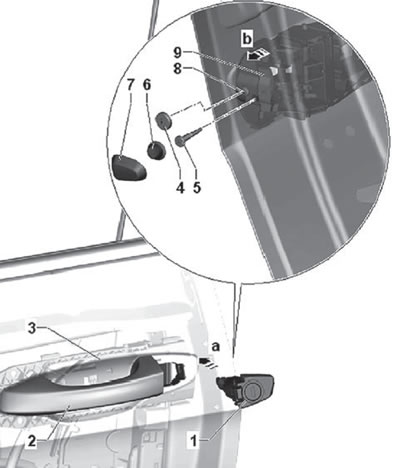

1. Uklonite čepove (4) i (6) prikazane na donjoj slici. Ili zajednički utikač (7) prikazan na slici ispod.
2. Odvrnite vijak za montažu (5) kao što je prikazano na donjoj slici.
3. Potpuno odvrnite pričvrsni vijak (8) kako biste mogli ukloniti cilindar brave vrata.
4. Povucite kvaku vrata (2) prikazanu na donjoj slici.
5. Izvadite kućište cilindra brave (1) iz nosača (3), pod kutom i u smjeru strelice "b", kao što je prikazano na donjoj slici.
Montaža
1. Povucite ručku za otvaranje vrata (2), prikazanu na donjoj slici, u smjeru strelice "a".
2. Ugradite tijelo cilindra brave (1) pod određenim kutom - u smjeru strelice "b" - u nosač (3), kao što je prikazano na donjoj slici.
3. Ugradite i zategnite pričvrsne vijke (5) i (8), primjenjujući moment zatezanja od 2,2 Nm.
Napomena: Prilikom pričvršćivanja kućišta cilindra brave vijcima, ono mora biti pritisnuto uz prednju ploču vrata.
4. Zatim se instalacija provodi obrnutim redoslijedom od uklanjanja.
