Sadržaj: Uklanjanje ⬇ Montaža ⬇
Oprez: Modul bočnog zračnog jastuka uvijek pohranjujte s tijelom okrenutim prema dolje i poklopcem okrenutim prema gore nakon uklanjanja. Nikada ne pohranjujte modul zračnog jastuka s poklopcem okrenutim prema dolje. Nepoštivanje ove upute može rezultirati ozbiljnim ozljedama.
Oprez: Ne spajajte električne mjerne instrumente na priključke zračnog jastuka. Moguće je da se piropatron spontano aktivira, što može uzrokovati ozbiljne ozljede.
Oprez: Kako biste spriječili slučajno aktiviranje zračnog jastuka, nemojte koristiti nikakve uređaje za pohranu. Nepoštivanje ove upute može rezultirati ozbiljnim ozljedama ili smrću.
Napomena: Nakon uklanjanja osigurača upravljačkog modula SRS-a iz upravljačke jedinice, indikator upozorenja na kvar SRS-a će se upaliti kada se uključi paljenje. To je normalno i ne ukazuje na kvar u SRS-u.
Napomena: Popravak komponenti pasivnog sigurnosnog sustava nije osiguran. U slučaju kvara, oštećeni element se zamjenjuje kao sklop.
Uklanjanje
1. Isključite paljenje i odvojite negativni pol s akumulatora.
2. Uklonite sklop jastuka stražnjeg sjedala.

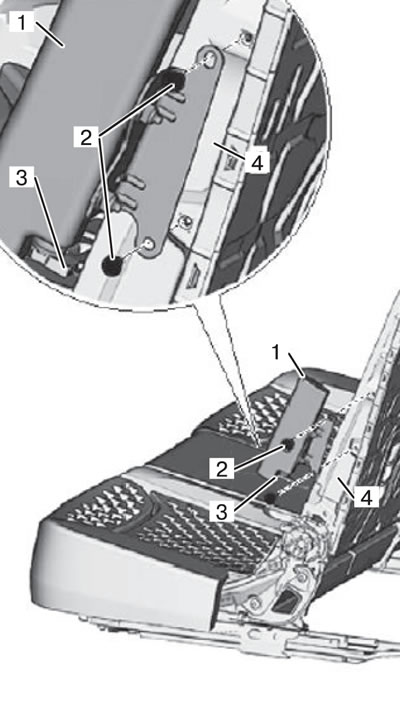

3. Odspojite konektor kabelskog svežnja (3) od modula bočnog zračnog jastuka.
4. Odvrnite vijke za montažu (2) prikazane na donjoj slici.
5. Uklonite modul bočnog zračnog jastuka stražnjeg sjedala (1) kao što je prikazano na donjoj slici.
Podaci preuzeti s ovog portala (skodabook.ru)
Montaža
Instalacija se provodi obrnutim redoslijedom od uklanjanja.
