Sustav paljenja (1.4 TSI) — opći prikaz (Skoda Kodiaq NS7)

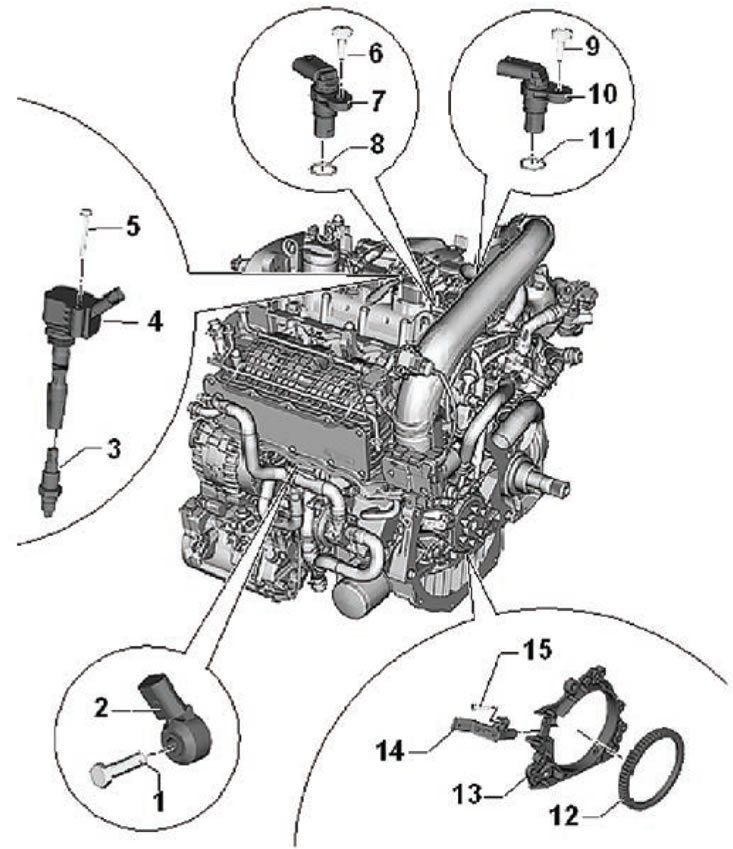

1. Vijak za montažu senzora detonacija, moment pritezanja tijekom ugradnje 20 Nm; 2. Senzor detonacije 1; 3. Svjećica, moment zatezanja svjećice prilikom ugradnje 22 Nm; 4. Zavojnica paljenja; 5. Pričvrsni vijak, moment pritezanja tijekom ugradnje 8 Nm; 6. Pričvrsni vijak, moment pritezanja tijekom ugradnje 8 Nm; 7. Hallov senzor (senzor položaja bregastog vratila); 8. Brtveni prsten; 9. Pričvrsni vijak, moment pritezanja tijekom ugradnje 8 Nm; 10. Hallov senzor (senzor položaja bregastog vratila); 11. Brtveni prsten; 12. Senzor brzine rotora, radilice; 13. Kućište brtve radilice na strani mjenjača; 14. Senzor brzine radilice; 15. Pričvrsni vijak, moment pritezanja tijekom ugradnje 5 Nm.
