Применение
Датчик грязи (рис. 2) определяет степень загрязнения рассеивателя фары и позволяет осуществить самостоятельную автоматическую очистку.

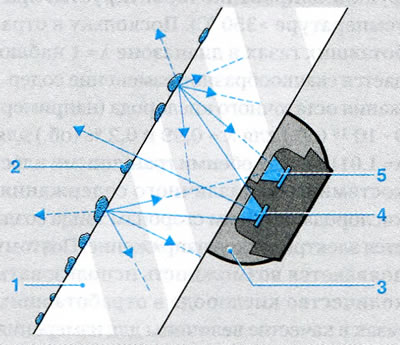

Рисунок 2. Датчик грязи в фаре. 1. Рассеиватель фары; 2. Частички грязи; 3. Чувствительный элемент; 4. Передатчик; 5. Приемник
Конструкция и принцип действия
Датчик состоит из источника света (светодиода) и приемника света (фотодиода). Расположен на внутренней стороне рассеивателя в пределах очищаемой поверхности, однако не на пути основного светового луча. Если рассеиватель фары чистый или покрыт дождевыми каплями, луч, испускаемый светодиодом, проходит через рассеиватель без помех. Только незначительная часть отражается назад — к приемнику света. Если луч наталкивается на частички грязи на внешней поверхности рассеивателя, то отражается обратно к приемнику с интенсивностью, прямо пропорционально степени загрязнения, очиститель фары включается при достижении определенного уровня загрязнения.
