Примечание: Пылезащитный колпак шарового шарнира можно заменить отдельно (извлекая стопорное кольцо), после отделения шарового шарнира от поворотного кулака (см. ниже). Заметьте, однако, что в случае повреждения пылезащитного колпака рекомендуется заменить шаровой шарнир.
Снятие
1. Поддомкратьте переднюю часть автомобиля, установите на осевые подпорки, затем снимите колесо.
2. Если шаровой шарнир будет использоваться далее, ребром линейки и разметочным инструментом отметьте его расположение относительно поперечной рулевой тяги.
3. Удерживая шаровой шарнир, открутите контргайку на четверть оборота.

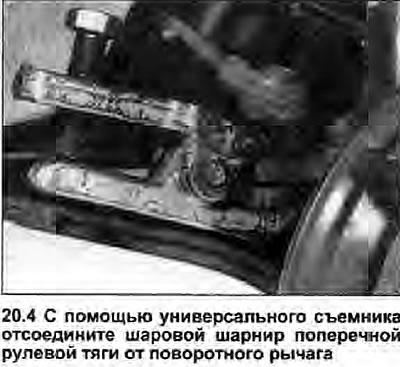

4. Извлеките шплинт, и открутите гайку крепления шарового шарнира к поворотному рычагу, оставляя ее на резьбе. С помощью универсального съемника отделите шаровой шарнир от поворотного рычага (см. фото).
5. Подсчитывая число оборотов, открутите шаровой шарнир от поперечной рулевой тяги. Если необходимо снять контргайку, отметьте ее положение на поперечной рулевой тяге, и посчитайте число оборотов до полного снятия, чтобы при сборке ее можно было закрутить точно на прежнее место.
6. Осторожно очистите шаровой шарнир и резьбу. Замените шаровой шарнир, если он слишком жестко движется или наоборот разболтан или поврежден: проверьте аккуратно конус стойки и резьбу. Никаких утечек смазки не должно быть заметно, пылезащитный колпак можно заменить отдельно (см. Примечание в начале этой Главы). Замените шплинт крепежной гайки.
Установка
7. Вкрутите шаровой шарнир в поперечную рулевую тягу на подсчитанное при снятии число оборотов. Шаровой шарнир должен остановиться на четверть оборота от контргайки, и сделанные перед снятием метки должны совместиться.
8. Смажьте конусы стержня шарового шарнира и поворотного рычага, затем вставьте шаровой шарнир в поворотный рычаг, и зажмите гайку усилием затяжки, регламентированным Спецификациями. Установите новый шплинт, и разогните его концы; гайку можно слегка ослабить, чтобы ближайшие пазы в гайке совместились с отверстием под шплинт в стойке.
9. Если автомобиль необходимо прокатить для проверки схождения колес, надежно зажмите контргайки шаровых шарниров; иначе, руководствуйтесь Главой 21.
10. Где применяется, установите колесо и опустите автомобиль на землю.
