Предупреждение: Прежде чем приступать к работе, выключите соответствующие огни.
Блок фары
Снятие

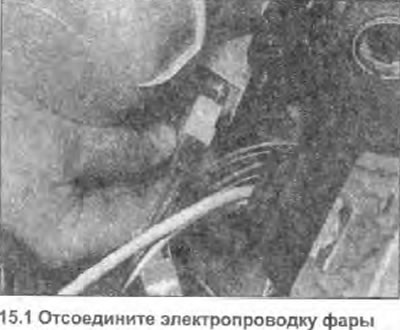

1. Работая в моторном отсеке, отсоедините электропроводку от фары и переднего указателя поворота (фото).
2. Отсоедините привод системы регулировки положения фары от задней части блока фары (Глава 17).

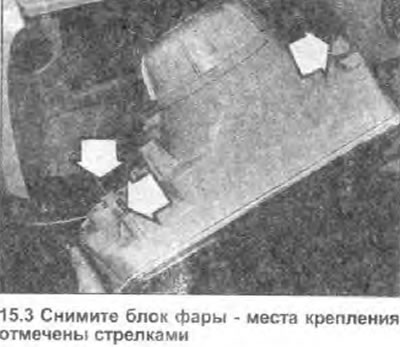

3. Открутите три крепежных гайки, и снимите блок фары (фото).
Установка
4. Производите установку в обратном снятию порядке. Проверьте регулировку направления светового луча, если необходимо (Глава 16).
Передний указатель поворота
5. Передний указатель поворота является неотъемлемой частью блока фары. Описание процедуры снятия и установки см. выше.
Боковой повторитель указателя поворота
6. Руководствуйтесь Главой 13.
Сборка задних фонарей
Снятие
7. Снимите держатель ламп сборки задних фонарей (Глава 13).

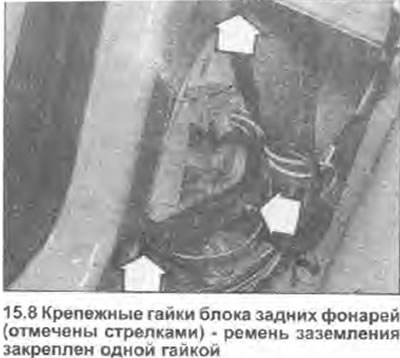

8. Открутите три крепежных гайки, отмечая точки заземления, и снимите группу (фото).
Установка
9. Производите установку в обратном снятию порядке.
Задний противотуманный фонарь и фонарь заднего хода
Снятие
10. Откройте заднюю дверь, и снимите панель внутренней отделки (Раздел 11) и пластмассовую мембрану.
11. Снимите пластиковые колпачки с крепежных гаек, и открутите гайки, отмечая точки заземления..
12 Аккуратно отделите блоки фонарей от задней двери, и отключите соединители электропроводки.
Установка
13. Производите установку в обратном снятию порядке.
Подсветка номерного знака
Снятие
14. Блоки подсветки номерного знака размещены на внешней панели отделки задней двери.
15. Снимите рассеиватель и лампу (Глава 13), затем с помощью маленькой плоской отвертки аккуратно отделите блок от панели отделки задней двери.
16. Отсоедините электропроводку и снимите блок.
Установка
17. Производите установку в обратном снятию порядке.
