Регулировка направления светового луча — общее описание (Skoda Favorit)

1. Для проверки устройства регулировки направления светового луча рекомендуется обратиться к дилеру Skoda, у которого имеется для этого специальное оптическое оборудование установки луча. Правильная регулировка направления светового луча важна не только для обеспечения хорошей видимости для водителя, но также и для защиты других водителей от ослепления.

2. Направление светового луча изменяется для компенсации загрузки автомобиля, путем поворота рукоятки на панели (см. Главу 17). Перед выполнением любых проверок рукоятку необходимо вернуть в положение «один водитель».

3. В экстренном случае фары можно отрегулировать, вращая рукоятки на задней части каждого блока фары. Верхняя рукоятка - для вертикальной регулировки, нижняя - для боковой регулировки (фото).



4. Автомобиль должен быть с чистым весом, без груза в багажнике. Рукоятки установки высоты фары должны быть в положении нормативной загрузки (как описано выше), и шины правильно накачаны. Установите автомобиль на ровном месте (не под уклон), на расстоянии приблизительно 5 метров от плоской стены или двери гаража, и покачайте его, чтобы компоненты подвески как следует встали на место. Попросите помощника сесть на место водителя.



5. Нарисуйте на стене или двери вертикальную линию, соответствующую центральной линии автомобиля. (Место проведения центральной линии можно определить следующим образом: сделайте мелом метки в центрах ветрового и заднего стекол, а затем смотрите сзади автомобиля через стёкла на стену или дверь).

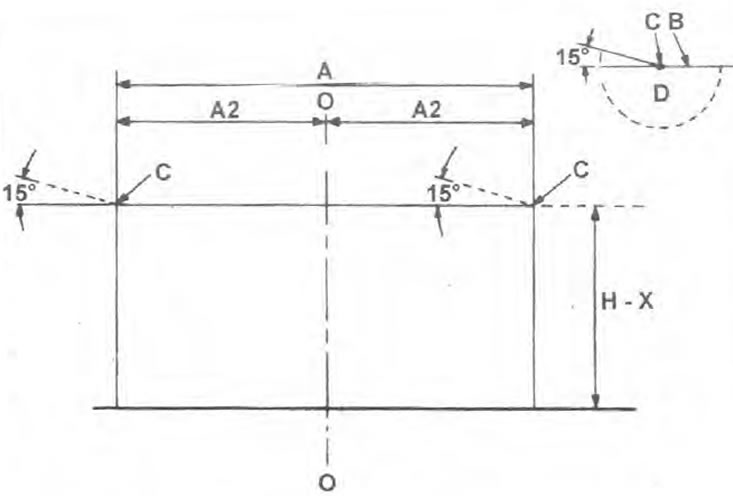

6. Нарисовав центральную линию, нарисуйте другие показанные на Рис. 12.7.

7. Переключите фары на ближний свет. Закройте одну фару тканью. На другой фаре с помощью двух регулировочных винтов установите центр луча в точку «С» на соответствующей стороне схемы.

8. Переместите ткань на отрегулированную фару, и повторите регулировку на другой.

9. Хотя эта установка и считается приемлемой, для точной регулировки обращайтесь на станцию автосервиса.
