Переключатели — снятие и установка (Skoda Favorit)

Оглавление: Замок зажигания ⬇ Многофункциональные переключатели на…⬇ Выключатели на приборной панели ⬇ Выключатели освещения салона ⬇ Датчик давления масла ⬇ Термовыключатель вентилятора…⬇ Выключатель фонарей заднего хода ⬇ Выключатель фонарей стоп-сигнала ⬇ Выключатель контрольной лампы…⬇

Примечание: Перед снятием переключателя отсоедините от аккумулятора отрицательный провод.

Замок зажигания

1. Детали снятия и установки выключателя см. в Разделе 10.

Многофункциональные переключатели на рулевой колонке

Снятие

2. Снимите верхний и нижний кожухи рулевой колонки (Раздел 10).

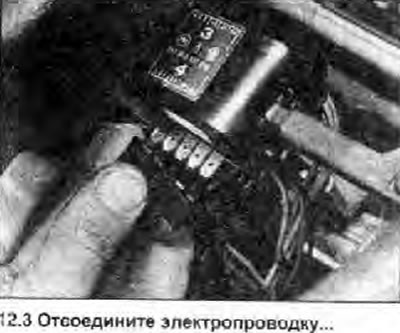

3. Отключите соединители электропроводки от переключателя (фото).

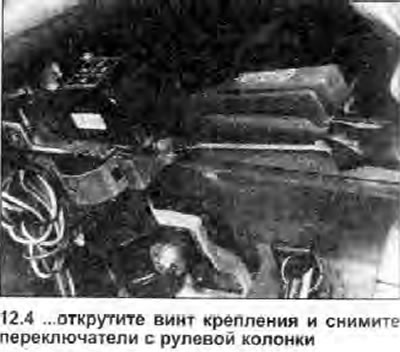

4. Открутите винт крепления (фото), и достаньте переключатель.

Установка

5. Производите установку в обратном снятию порядке.

Выключатели на приборной панели

Снятие

6. Выключатели фар, габаритных фонарей, обогревателя заднего стекла и аварийных огней размешены в центральной панели переключателей. Выключатели передней противотуманной фары (где имеется) и заднего противотуманного фонаря размещены во вспомогательной панели переключателей. Все они удаляются следующим образом.

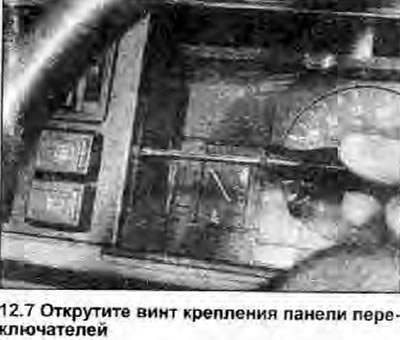

7. Чтобы снять панель переключателей, открутите винт крепления (фото), достаньте панель переключателей и отсоедините электропроводку.

7. Чтобы снять панель переключателей, открутите…

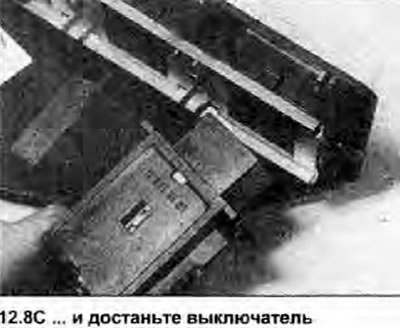

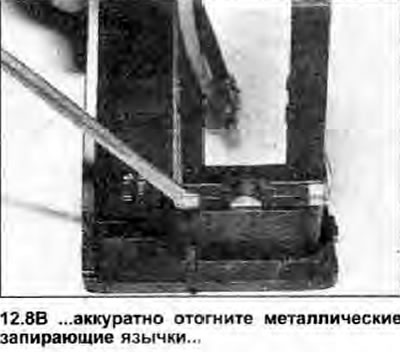

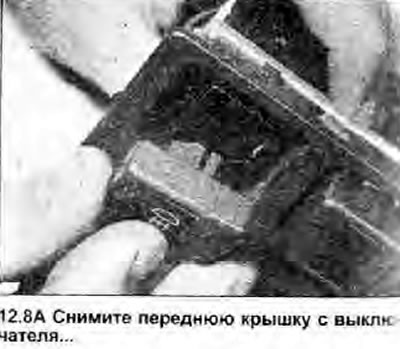

8. Чтобы удалить выключатель с панели, снимите переднюю крышку с выключателя, затем аккуратно отогните четыре металлических язычка и достаньте выключатель из панели (фото).

Установка

9. Производите установку в обратном снятию порядке.

Выключатели освещения салона

10. Освещение в салоне управляется выключателем, установленным в каждой (передней) стойке двери, и выключателем непосредственно в сборке фонаря.

11. Чтобы снять выключатель из стойки двери, открутите винт крепления (фото), и извлеките выключатель, затем отсоедините проводку, следя за тем, чтобы провод не провалился внутрь стойки. Производите установку в обратном снятию порядке.

11. Чтобы снять выключатель из стойки двери,…

12. Установленный в потолке выключатель является частью фонаря; для снятия и установки руководствуйтесь Главой 14 из этого Раздела.

Датчик давления масла

Снятие

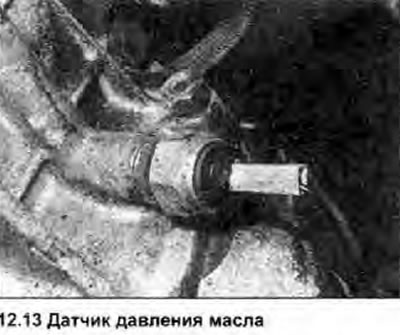

13. Датчик находится на блоке двигателя, рядом с масляным фильтром (фото).

14. Отсоедините электропроводку, затем открутите датчик; закупорьте отверстие в блоке чистой ветошью, чтобы уменьшить потерю масла.

Установка

15. Очистите резьбу датчика, и замените уплотнительную шайбу, если имеется; если уплотнительной шайбы нет. нанесите на резьбу немного герметика.

16. Извлеките ветошь из отверстия в блоке, вкрутите датчик и зажмите его усилием затяжки, регламентированным Спецификациями.
