Лампы (внешние осветительные приборы) — замена (Skoda Favorit)

Общее описание

1. Всякий раз при замене ламп обращайтесь к следующим пунктам:

• a) Прежде чем приступать к работе, выключите соответствующие фонари.
• b) Помните, что если фонарь только что горел, лампа может быть сильно нагрета.
• c) Всегда проверяйте, чтобы между лампой и держателем был надежный контакт. Перед установкой новой лампы удалите коррозию или грязь.
• d) Везде, где используются лампы штыкового типа, проверяйте надежность соединения контактов.
• e) При замене лампы убедитесь, что новая имеет ту же мощность, что и старая: это особенно касается ламп фары (см. ниже).

Фара

2. Работая в моторном отсеке, открутите пластиковую крышку от задней части блока фары.

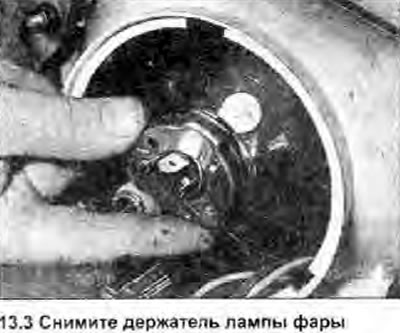

3. Отсоедините электропроводку, затем нажмите держатель и поверните его против часовой стрелки (фото).

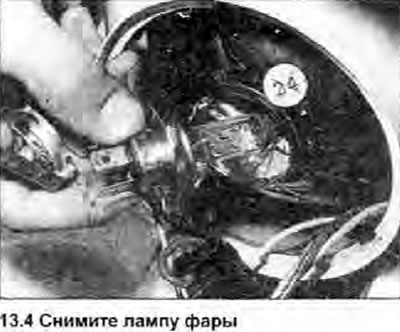

4. Достаньте лампу (фото).



5. При установке новой лампы берите ее через ткань, и не касайтесь стекла пальцами. Если на стекле случайно остались отпечатки пальцев, смойте их метиловым спиртом.



6. Производите установку в обратном снятию порядке; убедитесь, что блокирующие язычки новой лампы правильно совмещены с пазами отражателя.

Передний габаритный фонарь

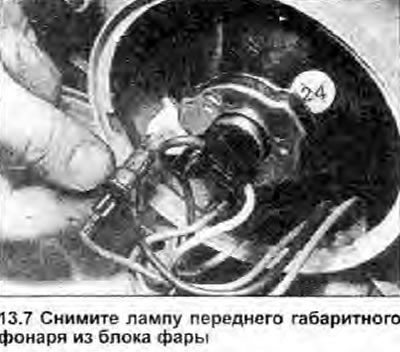

7. Работая в моторном отсеке, отделите патрон от резиновой подушки на отражателе фары (фото).



8. Надавите на лампу, поверните против часовой стрелки и снимите.

9. Производите установку в обратном снятию порядке.

Передний указатель поворота

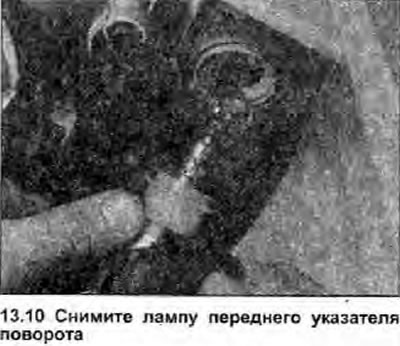

10. Работая в моторном отсеке, поверните патрон против часовой стрелки и отделите его от задней части блока фары. Возможно сначала придется отсоединить электропроводку (фото).



11. Нажмите лампу в держатель, поверните ее против часовой стрелки и снимите.

12. Производите установку в обратном снятию порядке.

Боковой повторитель указателя поворота

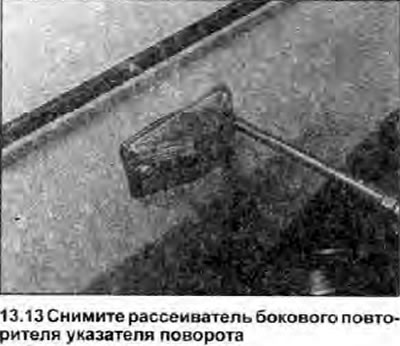

13. При работе снаружи автомобиля, открутите два винта, крепящие линзу к переднему крылу (фото).



14. Нажмите на два язычка, и достаньте патрон из переднего крыла.

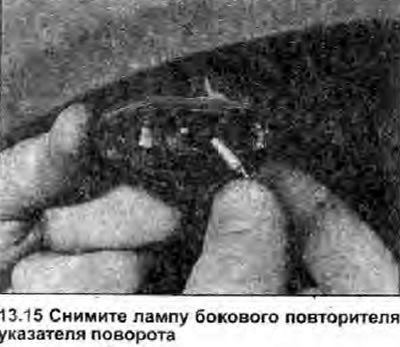

15. Нажмите лампу в держатель, поверните ее против часовой стрелки и снимите (фото).



16. Производите установку в обратном снятию порядке.

Сборка задних фонарей

17. Откройте заднюю дверь, и отсоедините электропроводку от сборки задних фонарей.

18. Поднимите металлический язычок, и достаньте держатель ламп из блока фонарей.

19. Три лампы в держателе можно снять, нажимая и поворачивая против часовой стрелки (фото).



20. Производите установку в обратном снятию порядке.

Задний противотуманный фонарь

21. Задний противотуманный фонарь размещен в блоке фонарей, прикрепленном к задней двери, вместе с фонарем заднего хода.

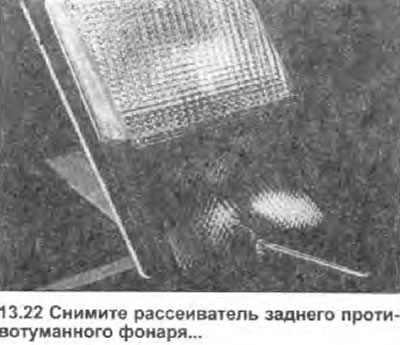

22. Работая снаружи автомобиля, открутите два винта, крепящие рассеиватель (фото).

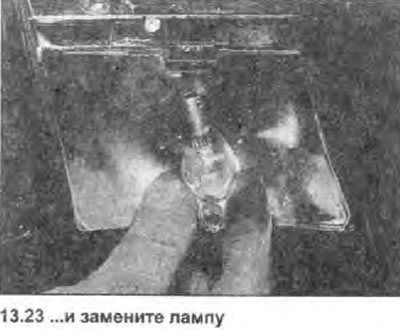

23. Надавите на лампу, поверните против часовой стрелки и снимите (фото).



24. Производите установку в обратном снятию порядке.

Фонарь заднего хода

25. Процедура замены лампы фонаря заднего хода такая же как и для лампы заднего противотуманного фонаря (см. выше).

Подсветка номерного знака

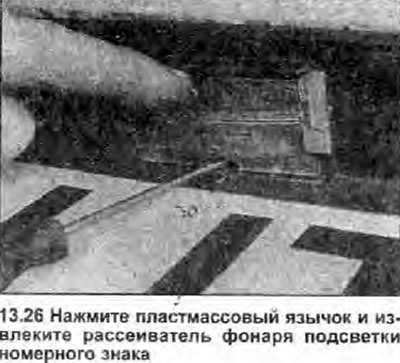

26. Работая снаружи автомобиля, нажмите пластмассовый язычок, крепящий рассеиватель, сместите рассеиватель к номерному знаку и освободите (фото).

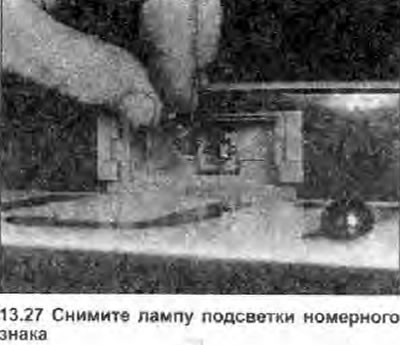

27. Надавите на лампу, поверните против часовой стрелки и снимите (фото).





28. Производите установку в обратном снятию порядке.
