Obsah: Odstránenie ⬇ Inštalácia ⬇
Odstránenie
1. Odstráňte obloženie predných dverí (viac informácií nájdete v príslušnej časti tejto kapitoly).

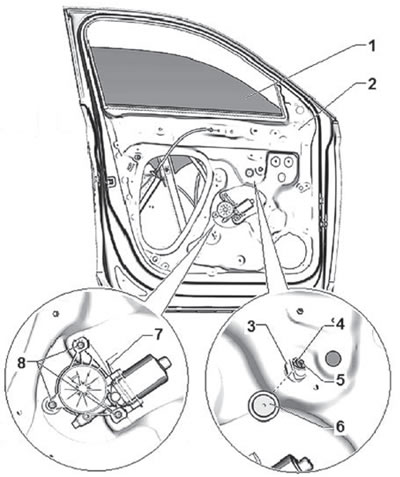

2. Odstráňte zátku servisného otvoru (6) znázornenú na obrázku nižšie.
3. Spustite okno dverí (1), kým nebudú upevňovacie prvky (4) prístupné cez servisné otvory vo vodiacich lištách skla (5), ako je znázornené na obrázku nižšie.
4. Stlačte západku (v bode označenom šípkou) (5) smerom dovnútra a zároveň odomknite sklo (4) pomocou plochého skrutkovača, ako je znázornené na obrázku nižšie. Tento postup zopakujte s druhým držiakom skla dvierok.
Poznámka: Ak je servomotor poškodený a v dôsledku toho sa okno nedá spustiť do požadovanej polohy, je potrebné servomotor demontovať. Potom je možné sklo posúvať manuálne zatlačením naň.

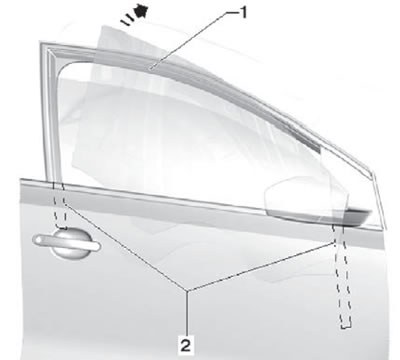

5. Zdvihnite zadnú časť skla v smere šípky (1) a otočte ho, aby ste ho vybrali z vodiacich líšt (2), ako je znázornené na obrázku nižšie. Odstráňte sklo zo zostavy dverí.
Inštalácia

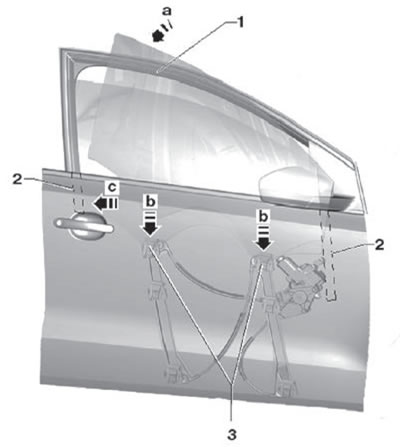

1. Vložte sklo (1) do otvoru dvierok vo vodiacej drážke (2) a posúvajte ho v smere šípky "a", ako je znázornené na obrázku nižšie.
Poznámka: Skontrolujte a uistite sa, že okno je správne nainštalované v koľajnicovom kanáli.
2. Rovnomerne tlačte na sklo dvierok, kým nezapadne do úchytov upevňovacích prvkov (šípka b), ako je znázornené na obrázku nižšie.
3. Zarovnajte sklo dvierok s rámom dvierok (šípka c), ako je znázornené na obrázku nižšie.
4. Rovnomerne zatlačte na obe strany skla a jemne ho zatlačte do úchytov, kým nezapadne na miesto s charakteristickým cvaknutím.
5. Ďalej sa inštalácia vykoná v opačnom poradí ako demontáž.
