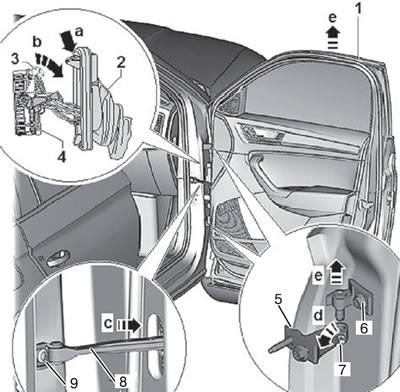

Odstránenie
1. Odstráňte vlnitý kryt (2) stlačením zámku "šípka a" a odpojte ho od stĺpika A, ako je znázornené na obrázku nižšie.
2. Stlačte svorky (3) konektora (4) "šípky b" a otočte konektor smerom nahor "šípka c".
3. Uvoľnite skrutky (7) na pántoch zobrazených na obrázku nižšie.
4. Odskrutkujte skrutku (9) západky dverí (8), ako je znázornené na obrázku nižšie.
5. Dvierka (1) vyberte pohybom nahor "šípka e" z pántov (5).
Inštalácia
1. Inštalácia sa vykonáva v opačnom poradí.
Skontrolujte medzery po obvode predných dverí.
Nastavenie dverí
Nastavenie dverí - medzery a tesnosť
Poznámka:
- Na nastavenie predných dverí umiestnite vozidlo na pevný a rovný povrch.
- Predné dvere sú správne nastavené, ak majú rovnomernú medzeru po celom obvode, plynule prechádzajú do ostatných panelov karosérie, nie sú zapustené dovnútra ani nevyčnievajú smerom von
- Po montáži a nastavení vykonajte antikoróznu úpravu pántov a skrutiek.

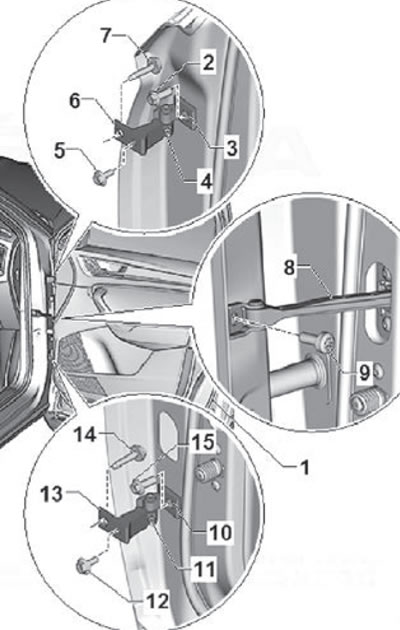

Nastavenie vôlí
Poznámka:
- Pre správne nastavenie medzier uvoľnite skrutky (2, 5, 7, 12, 14, 15) pri pulte A.
- Pre správne nastavenie hĺbky inštalácie dverí uvoľnite skrutky (12). Použite špeciálny nástroj, kľúč na nastavenie dverí "3320" a bity "3320/3".
Poznámka: Iné metódy nastavenia, ako napríklad posunutie dvierok nahor, nebudú fungovať. Následne sa dvere pod vlastnou váhou stále prehnú.

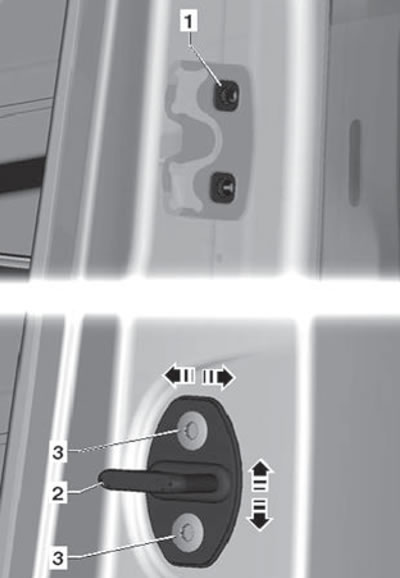

Nastavenie konzoly zámku
Poznámka:
- Doska (1) so závitovými otvormi pre konzolu zámku je pripevnená k hrebeni inak ako predtým.
- Plech pokrývajúci dosku je pevne privarený k stojanu. Rebrá na upevnenie dosky sú vystavené elastickej deformácii.
- Na posunutie konzoly (2) s uvoľnenými skrutkami (3) bude potrebná väčšia sila.
Poznámka:
- Pri zatváraní by sa dvere mali zamknúť bez akejkoľvek ďalšej námahy a pevne priliehať bez vôle.
- Zníženie alebo zdvíhanie dverí zmenou polohy konzoly zámku je zakázané.
- Nastavenie zmenou polohy konzoly zámku sa vykonáva, keď predné dvere nie sú v jednej rovine so zadnými dverami alebo bočným panelom.

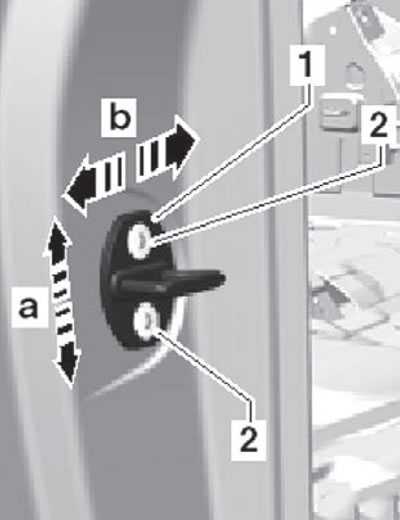

1. Uvoľnite konzolu (1) uvoľnením skrutiek (2) na stredovom stĺpiku.
[Článok uverejnený na webovej stránke: SkodaBook.ru]
2. Upravte polohu konzoly (2), kým predné dvere nebudú po zatvorení v jednej rovine so zadnými dverami (na zníženie aerodynamického hluku).
3. Utiahnite skrutky (2) upevňujúce konzolu (1). Uťahovací moment skrutiek (2) je 25 N·m.
