Зняття
Примітка. У разі повторного використання рідини, що охолоджує, її необхідно злити в заздалегідь підготовлену чисту ємність.

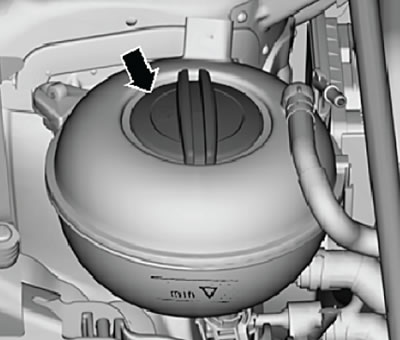

1. Відкрити кришку розширювального бачка системи охолодження (стрілка), як показано нижче.
2. Зняти звукоізоляційне покриття.
3. Підставити спеціальну ванну крана (VAS6208) під двигун.

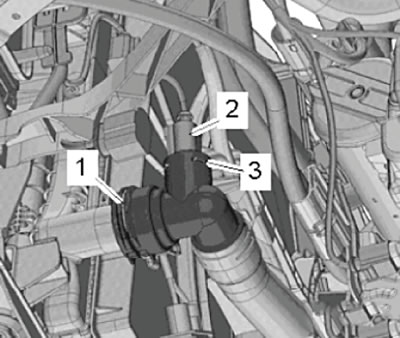

4. Від'єднати роз'єм джгута електропроводки (2) від датчика температури охолоджувальної рідини на виході з радіатора системи охолодження (3), як показано на малюнку нижче.
5. Відпустити хомут кріплення (1), від'єднати нижній лівий водяний шланг від радіатора, як показано нижче. Злити охолоджувальну рідину.

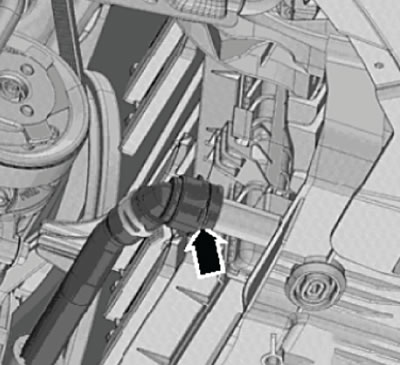

6. Відпустити хомут кріплення (стрілка), показаний на малюнку нижче, зняти нижній правий водяний шланг від проміжного охолоджувача повітря, що нагнітається. Злити рідину, що витікає.
8. Вивільнити з фіксаторів на патрубку повітроводу повітряні шланги.

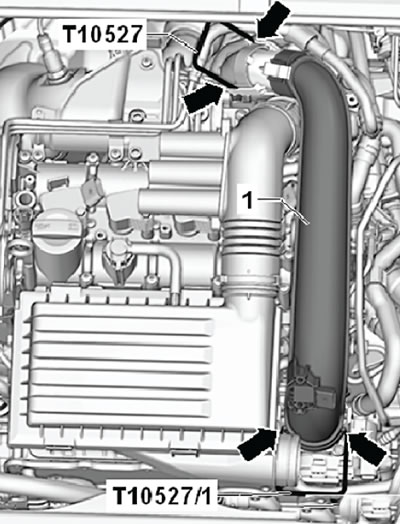

9. Розблокувати фіксатори (стрілки), використовуючи спеціальний пристрій (Т10527), і зняти патрубок повітроводу, як показано на малюнку нижче.
10. Відпустити хомут кріплення (4) та від'єднати водяний шланг (3), показаний на малюнку нижче.

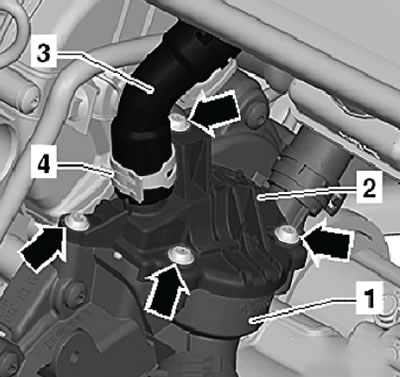

11. Викрутити гвинти кріплення (стрілки) та зняти кришку (2) з корпусу термостата (1), як показано на малюнку нижче.

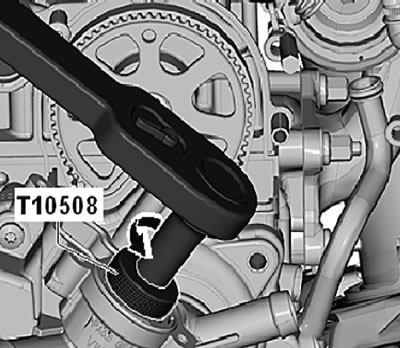

12. Використовуючи спеціальний інструмент (Т10508) витягти термостат у зборі з корпусу. Для цього необхідно акуратно натиснути на ключ і провернути в напрямку стрілки, як показано нижче.
Встановлення

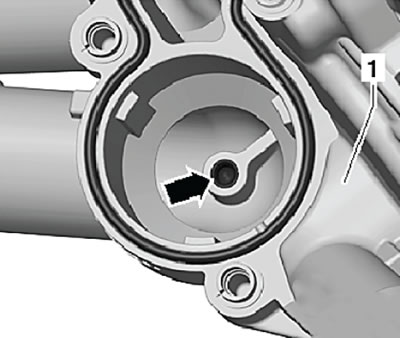

1. Вставити термостат у корпус. Направити палець в отвір (стрілка), як показано на малюнку нижче.

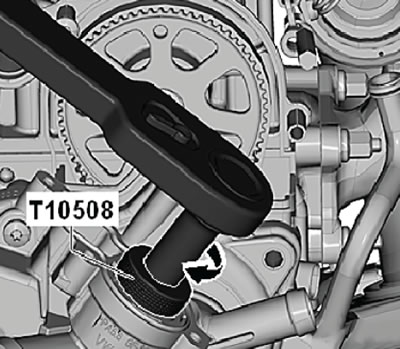

2. Використовуючи спеціальний інструмент (Т10508) та храповий ключ, зафіксувати термостат у корпусі. Для цього акуратно натиснути на ключ і головку їх провернути в напрямку стрілки до упору, як показано на малюнку нижче.
3. Далі установка проводиться у послідовності зворотного зняття.
Примітка. Завжди після розбирання необхідно замінювати прокладки.
4. Перед установкою змочити прокладку свіжою охолоджувальною рідиною.
5. Заповнити систему охолодження охолоджувальною рідиною (докладніше, див. відповідний розділ у цьому розділі).
6. Затягнути гвинти кріплення кришки термостата з моментом затягування 7 Н·м.
