Сборочная схема передних дверей

Главная Octavia Октавия 1 (1996-2004) Кузов и салон Двери, замки и окна

0

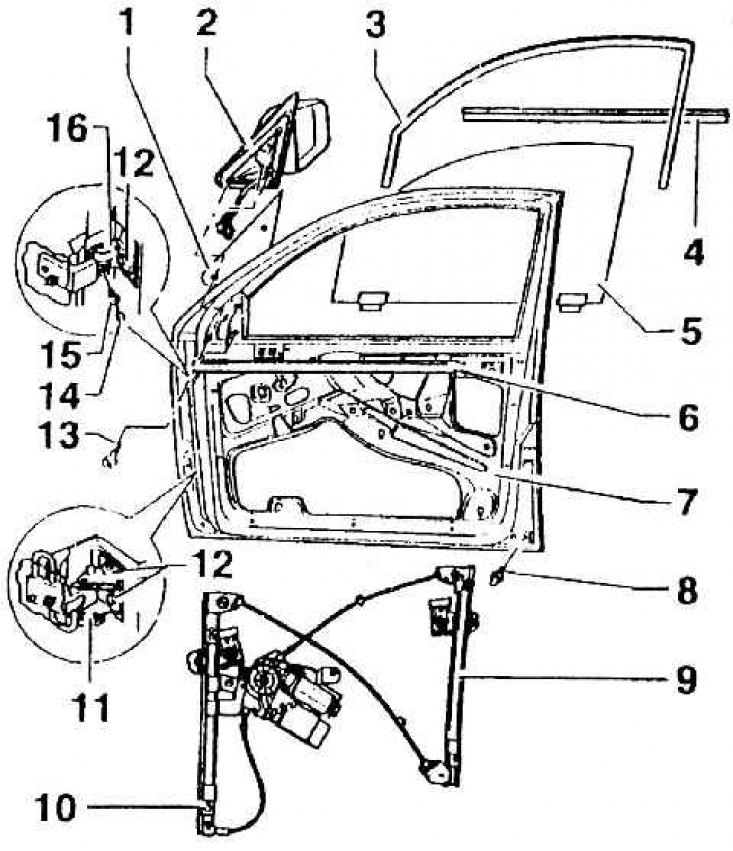

Сборочная схема передних дверей





1 – подкладка; 2 – наружное зеркало заднего вида 3 – направляющий уплотнитель стекла (вдавлен в оконную раму); 4 – наружный защитный уплотняющий профиль полости нижней части двери (надет на фланец); 5 – стекло окна двери; 6 – внутренний защитный уплотняющий профиль полости нижней части двери (надет на фланец); 7 – дверь; 8 – ограничительный болт (40 Нм); 9 – устройство стеклоподъемника; 10 – 10 Нм; 11 – нижняя навеска двери (прикреплена к двери и стойке А, вместе с ограничителем хода); 12 – 30 Нм; 13 – винт (винты крепления для наружною зеркала заднего вида); 14 – колпачок; 15 – 20 Нм; 16 – верхняя навеска двери (привинчена к двери и стойке А. Цапфа навески всунута в коробчатую деталь и застопорена шпилькой 15)
Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
