Уплотнение и упоры крышки багажного отсека

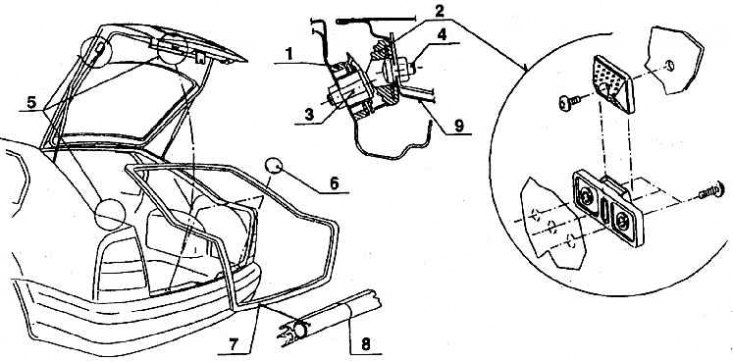

1 – регулировочный упор на кузове; 2 – регулировочный упор крышки; 3 – болт; 4 – болт; 5 – размещение упоров; 6 – защитная фольга; 7 – уплотнение; 8 – вулканизационный спай уплотнения; 9 – крышка багажного отсека
Декоративная панель багажного отсека и притягивающая ручка

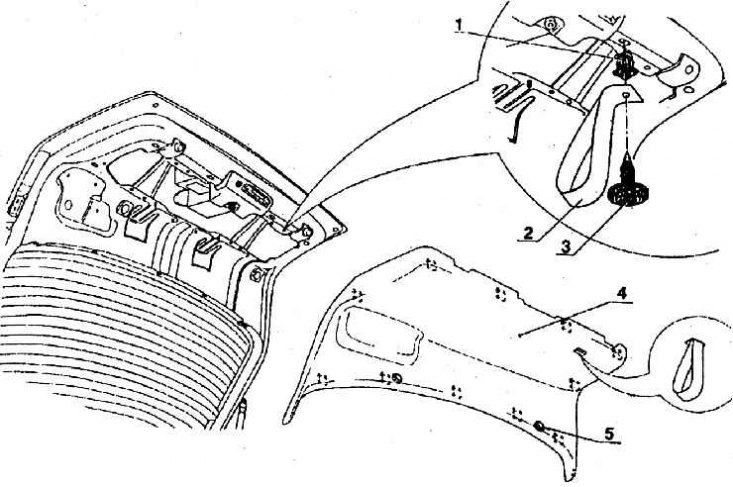

1 – зажим; 2 – ручка; 3 – болт ST 4,8x13; 4 – панель; 5 – упор
В пяти местах по контуру крышки багажного отсека находятся регулировочные упоры. Они позволяют точно подогнать ее поверхность к поверхности кузова. Крышка в раме кузова уплотняется по контуру резиновым трубчатым уплотнением, закрепленным на стенке упругими стальными скобами. Уплотнение соединено с помощью вулканизации и этот спай находится посредине нижней стенки рамы.
С учетом большого угла откидывания крышки по правой стороне ее находится ручка, с помощью которой крышку можно притянуть. Она привинчена специальным болтом к пластмассовой скобе и продета через обитую панель. Панель закрывает все механизмы, смонтированные в нижней части крышки. Панель крышки (как и панель двери) представляет собой объемную штамповку из модифицированного полипропилена. В панели заранее пробиты все необходимые отверстия. На внутренней стороне находятся держатели для пистонов, которыми панель прикрепляется к крышке.
