Снятие и установка топливного бака (Skoda Fabia 5J)

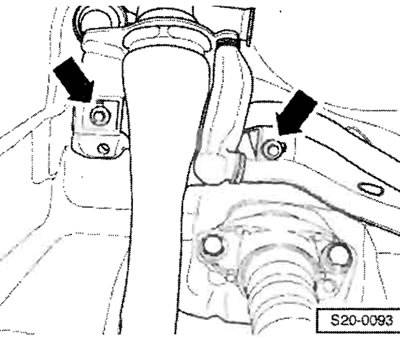

Открыв крышку, отвинтить резьбовую пробку наливной горловины топливного бака. Снять пластмассовый кожух правой задней колесной ниши (крыла). Вывинтить поддерживающие винты на наливной горловине -стрелки-. Отсоединить обе трубки для удаления воздуха от бачка с активированным углем. Опорожнив топливный бак, очистить участок вокруг наливной трубы топливного бака. Откинуть заднее сиденье вперед. Сняв кожух топливного насоса, отсоединить штекерный соединитель от фланца топливного насоса. Снять заднюю подвеску.

Важно: Для расфиксирования муфт топливопроводов всегда следует вдавить стопорное кольцо.

Отсоединить подводящий топливопровод -1 - и трубопровод для удаления воздуха -2-. Отвинтить стяжной ленточный хомут. Подпереть топливный бак устройством для снятия и установки двигателя и коробки передач. Отвинтить поддерживающие винты бака. Опустив немного устройство для снятия установки, извлечь при содействии второго механика топливный бак.

Установка

Установку осуществляют в обратной последовательности действий; при этом нужно соблюдать следующие указания: Проверить шланги для удаления воздуха и топливные шланги на повреждение. Не перепутать подводящий и обратный топливопроводы и трубка для удаления воздуха (обратный топливопровод - синий или же с синей маркировкой, а подводящий топливопровод - черный). Проследить за прочной установкой муфт топливных шлангов. После установки топливного бака следует снять воздух из системы питания воздуховыпускным клапаном на соединяющей "планке" устройства для впрыскивания топлива.
