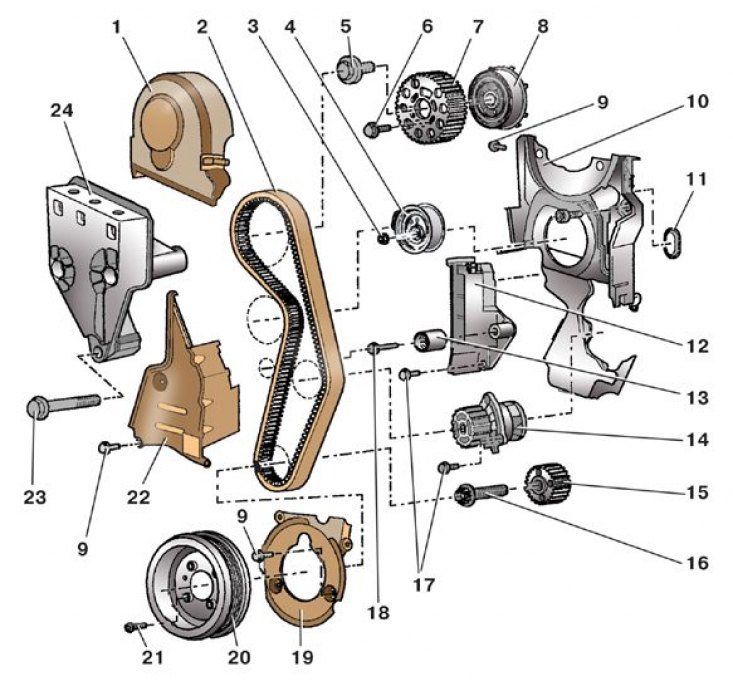

Детали привода распределительного вала
1 – верхняя крышка ремня; 2 – ремень привода распределительного вала; 3 – гайка крепления натяжного ролика; 4 – натяжной ролик; 5 – болт крепления ступицы шкива распределительного вала; 6 – болт крепления шкива распределительного вала; 7 – шкив распределительного вала; 8 – ступица шкива; 9 – болт; 10 – задняя крышка ремня; 11 – втулка; 12 – натяжное устройство; 13 – направляющий ролик; 14 – водяной насос; 15 – шкив коленчатого вала; 16 – болт крепления шкива; 17 – болты крепления водяного насоса; 18 – болт крепления направляющего ролика; 19 – нижняя крышка ремня; 20 – шкив привода генератора; 21 – болт крепления шкива; 22 – средняя крышка ремня; 23 – болт крепления кронштейна опоры силового агрегата; 24 – кронштейн опоры силового агрегата
Замените ремень привода распределительного вала, если при осмотре обнаружите:
- следы масла на любой поверхности ремня;
- следы износа зубьев;
- трещины, складки, подрезы, расслоение резины, выпуклости на наружной поверхности.
Внимание! Если ремень снимают не для замены, пометьте направление его вращения, так как при изменении направления вращения ремень будет быстро изнашиваться.
Данные скопированы с портала SkodaBook.ru
Детали привода распределительного вала показаны на рис. Детали привода распределительных валов двигателей 1,4 л, 55 и 74 кВт и рис. Детали привода распределительного вала.
Моменты затяжки, Н·м
| Гайка крепления натяжного ролика | 20 и довернуть на 45° |
| Болт крепления ступицы шкива распределительного вала | 100 |
| Болт крепления шкива распределительного вала | 25 |
| Болт крепления задней крышки ремня | 10 |
| Болт крепления шкива коленчатого вала | 120 и довернуть на 90° |
| Болт крепления водяного насоса | 15 |
| Болт крепления направляющего ролика | 20 |
| Болт крепления шкива привода генератора | 10 и довернуть на 90° |
| Болт крепления кронштейна правой опоры силового агрегата | 45 |
