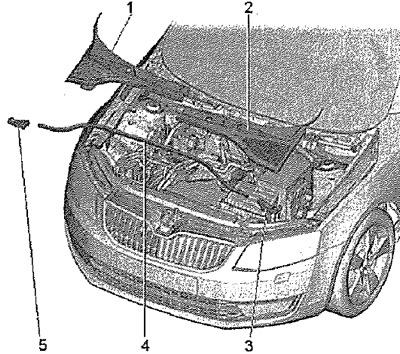

1. Кожух водоотводящего короба
2. Кожух водоотводящего короба
3. Деталь из вспененного материала: Приклеена к крылу.
4. Уплотнитель
5. Деталь из вспененного материала: Приклеена к крылу.
Снять рычаги стеклоочистителя. Снять уплотнитель -4- по всей длине кожуха водоотводящего короба. Снять скобы кожуха водоотводящего короба.
Осторожно! Запрещается поддевать кожух водоотводящего короба с помощью инструментов (отвёртки, клина). Иначе стекло может получить микроповреждения и впоследствии потрескаться.
Приподнять кожух водоотводящего короба -1- справа рукой в направлении от центра а/м к краю стекла. Вынуть кожух водоотводящего короба -1- из обрамляющего профиля вверх. Отсоединить шланг от форсунки и от фиксаторов на кожухе водоотводящего короба. Вынуть кожух водоотводящего короба -2- слева их обрамляющего профиля в направлении от центра а/м к краю стекла. Отсоединить шланг от форсунки и от фиксаторов на кожухе водоотводящего короба.
Установка
Осторожно! Попытка забить щиток водоотводящего короба в обрамляющий профиль ветрового стекла может привести к растрескиванию ветрового стекла. У новых лобовых стёкол в установочный профиль установлен вкладыш. Перед установкой кожуха водоотводящего короба этот вкладыш следует удалить. Крышку водоотводящего короба можно вставлять в установочный профиль только лёгким нажатием руки, ни в коем случае не заколачивать и не использовать другой инструмент.
Смочить обрамляющий профиль мыльным раствором, чтобы облегчить установку кожуха водоотводящего короба. Надеть кожух водоотводящего короба -2- сначала на край стекла слева, а затем выровнять его по отверстиям относительно валов поводков стеклоочистителя, Слегка отжать кожух водоотводящего короба слева в направлении от края стекла к центру а/м до его фиксации в обрамляющем профиле. Надеть кожух -1- на кожух -2-. Одновременно надеть кожух -1- на край стекла справа. Слегка отжать кожух водоотводящего короба справа в направлении от края стекла к центру а/м до его фиксации в обрамляющем профиле. Надеть уплотнитель -4-. Установить скобы кожуха водоотводящего короба. Установить стеклоочистители.
Осторожно! Запрещается поддевать кожух водоотводящего короба с помощью инструментов (отвёртки, клина). Иначе стекло может получить микроповреждения и впоследствии потрескаться.
