Снятие — блокиратор в верхней части боковой облицовки багажного отсека
Снять верхнюю часть боковой облицовки багажника. Извлечь трос «3» из рычага кронштейна «1» в «направлении стрелки А». Прокрутить в «направлении стрелки В». Высвободить трос в «направлении стрелки С» из кронштейна. Если трос «3» снимается, то его следует отсоединить от крепления «6» в «направлении стрелки D» и провести через отверстие в облицовке «5» в «направлении стрелки F».
Установка в обратном порядке.
Снятие — блокиратор спинки заднего сиденья
Снять спинку заднего сиденья. Снять крышку «7» на боковине спинки «5». Высвободить трос из привода и извлечь в «направлении стрелки Е». Вытянуть трос из спинки.
Установка в обратном порядке.
Снятие и установка блокиратора спинки заднего сиденья (Combi)

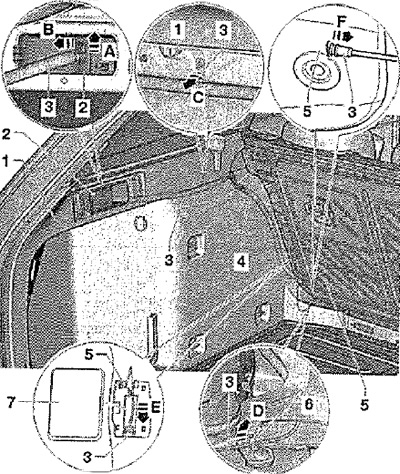

Снятие — блокиратор в верхней части боковой облицовки багажного отсека
Снять верхнюю боковую облицовку в багажном отсеке. Извлечь трос «3» из рычага кронштейна «2» в «направлении стрелки А». Высвободить трос из рычага кронштейна и извлечь в «направлении стрелки В». Если трос «3» снимается, то его следует отсоединить от крепления «6» в «направлении стрелки D», отсоединить от крепления «3» в «направлении стрелки С» и провести через отверстие в облицовке «5» в «направлении стрелки F».
Установка в обратном порядке.
Снятие — блокиратор спинки заднего сиденья
Снять спинку заднего сиденья. Снять крышку «7» на боковине спинки «5». Высвободить трос из привода и извлечь в «направлении стрелки Е». Вытянуть трос из спинки.
