Снятие и установка внутреннего зеркала заднего вида

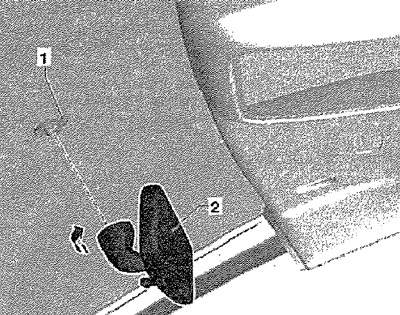

Повернуть внутреннее зеркало заднего вида «2» на 90° в направлении «стрелки» и снять с пластины крепления «1».
Установка в обратном порядке.
Снятие и установка внутреннего зеркала заднего вида с датчиком дождя

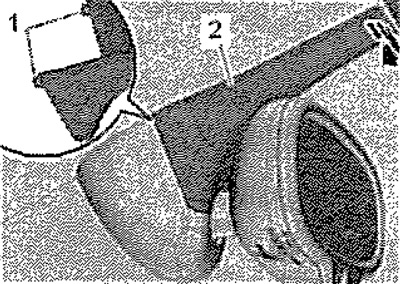

Повернуть зеркало до конца вниз, примерно на 25°.
 |
 |
Отсоединить заднюю крышку «2» по «стрелке» вниз и одновременно отпереть отвёрткой фиксатор «1». Отцепить и снять заднюю крышку. Осторожно отцепить ограничители «стрелки» и вывести переднюю крышку «1» из направляющих на пластине крепления внутреннего зеркала заднего вида «2» по направлению вниз.
(Данные скопированы с портала: «SKODABOOK»)
Повернуть внутреннее зеркало «1» на 40° против часовой стрелки «стрелка» и снять по направлению вниз.
Отсоединить от внутреннего зеркала разъём, если имеется.
Установка в обратном порядке.

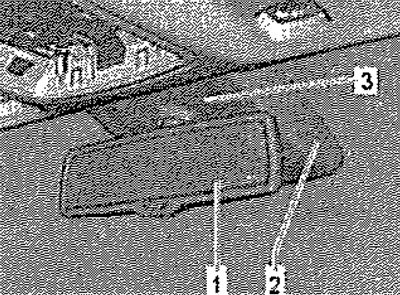

Снятие и установка внутреннего зеркала с датчиком дождя и камерой
1. Внутреннее зеркало заднего вида
2. Крышка камеры
3. Крышка крепления внутреннего зеркала заднего вида
 |
 |

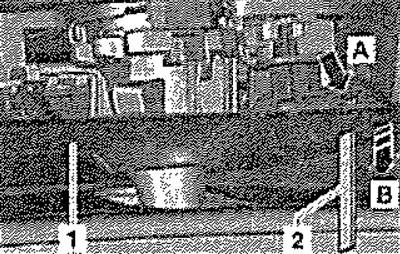

Вставить приспособление «Т30098» «2» в щель между крышками и отжать фиксатор «А».

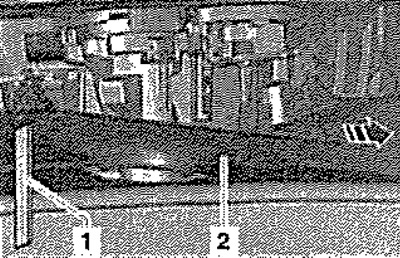

Отсоединить крышку «1» движением вниз по «стрелке В». Вставить приспособление «Т30098» «1» в щель между крышками с другой стороны и отжать фиксатор.

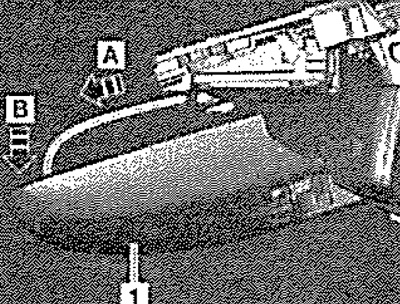

Снять накладку «2». Выдвинуть крышку камеры «1» из крепёжной пластины по «стрелке А» и снять её по «стрелке В».
 |
 |
Рожковым ключом «3» повернуть внутреннее зеркало «2» на 20°C против часовой стрелки «стрелка» и снять ло направлению вниз.
Отсоединить от внутреннего зеркала разъём.
Установка в обратном порядке.
