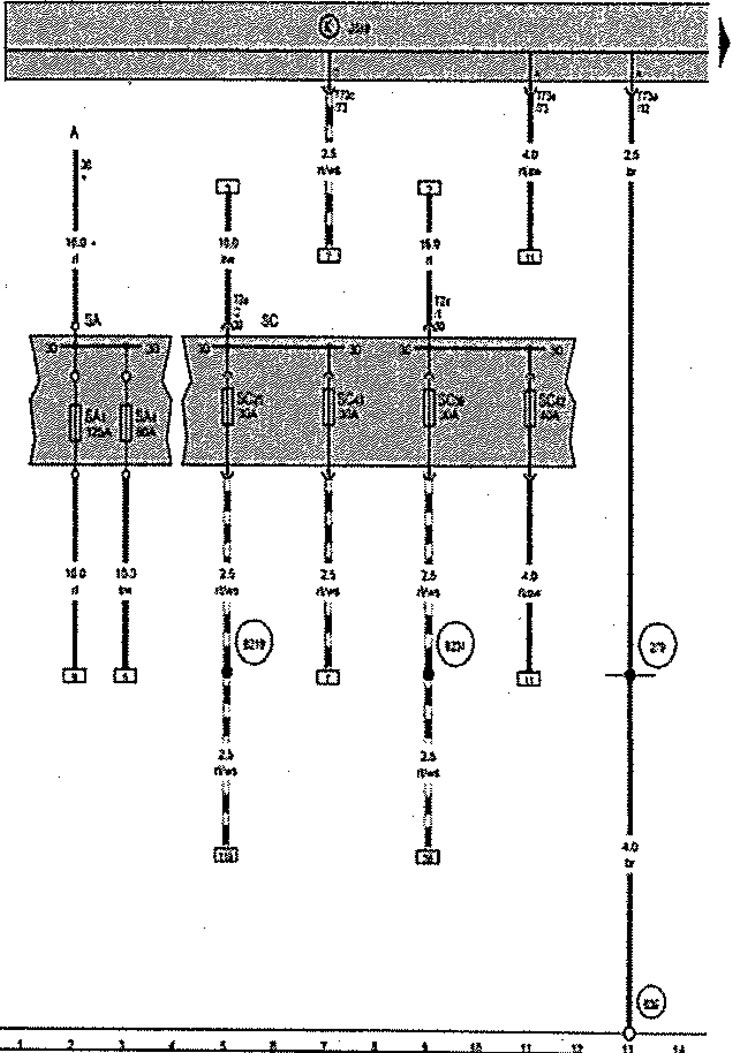

Блок предохранителей А, Блок предохранителей C
Системы комфорта, а/м с электростеклоподъёмниками сзади, (L0R).
А. АКБ
J519. Блок управления бортовой сети
SA. Блок предохранителей А
SA1. Предохранитель 1 в блоке предохранителей А
SA4. Предохранитель 4 в блоке предохранителей А
SC. Блок предохранителей С
SC25. Предохранитель 25 в блоке предохранителей С
SC39. Предохранитель 39 в блоке предохранителей С
SC42. Предохранитель 42 в блоке предохранителей С
SC43. Предохранитель 43 в блоке предохранителей С
Т2а. Разъём, 2-контактный
Т73а. Разъём, 73-контактный
Т73с. Разъём, 73-контактный
279. Соединение с массой 5 в жгуте проводов салона
639. Точка соединения с массой на левой стойке А
В219. Плюсовое соединение 4 (30а) в жгуте проводов салона
В231. Плюсовое соединение 5 (30а) в жгуте проводов салона
*. См. актуальную схему электрооборудования для двигателя
