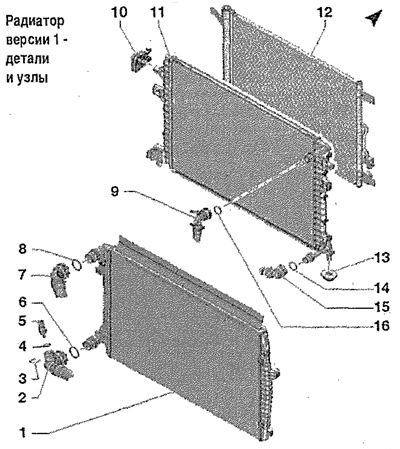

Радиатор версии 1 — детали и узлы
1. Радиатор системы охлаждения: после замены сменить ОЖ
2. Шланг ОЖ: для снятия приподнять крепёжную скобу
3. Крепёжная скоба
4. Уплотнительное кольцо: заменить
5. Датчик температуры ОЖ на выходе из радиатора «G83»
Материал доступен на веб-сайте (skodabook)
6. Уплотнительное кольцо: заменить
7. Шланг ОЖ: для снятия приподнять крепёжную скобу
8. Уплотнительное кольцо: заменить
9. Шланг ОЖ: для снятия приподнять крепёжную скобу
10. Верхняя опора радиатора: при поломке крепления, верхнюю опору радиатора заменять не требуется; заменить крепление специальным винтом
11. Радиатор контура наддува
12. Конденсатор
13. Нижняя опора радиатора
14. Уплотнительное кольцо: заменить
15. Шланг ОЖ: для снятия приподнять крепёжную скобу
16. Уплотнительное кольцо: заменить
Указание: Стрелки на трубопроводах и концах шлангов ОЖ должны располагаться друг напротив друга.

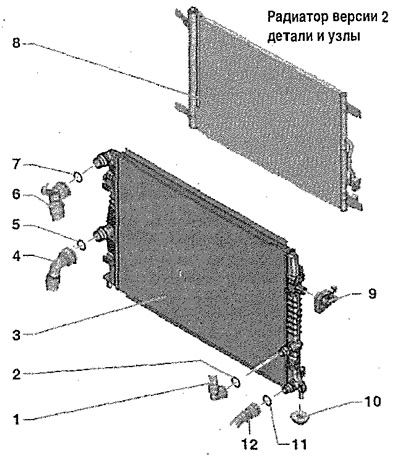

Радиатор версии 2 — детали и узлы
1. Шланг системы охлаждения: для снятия приподнять крепёжную скобу
2. Уплотнительное кольцо: замена
3. Радиатор ОЖ и наддувочного воздуха: после замены сменить ОЖ
4. Шланг системы охлаждения: для снятия приподнять крепёжную скобу
5. Уплотнительное кольцо: замена
6. Шланг системы охлаждения: для снятия приподнять крепёжную скобу
7. Уплотнительное кольцо: замена
8. Конденсатор
9. Верхняя опора радиатора: при поломке крепления, верхнюю опору радиатора заменять не требуется; заменить крепление специальным винтом
10. Нижняя опора радиатора
11. Уплотнительное кольцо: замена
12. Шланг системы охлаждения: для снятия приподнять крепёжную скобу
Указание: Стрелки на трубопроводах и концах шлангов ОЖ должны располагаться друг напротив друга.

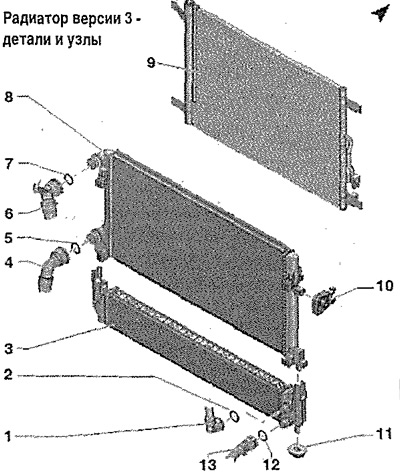

Радиатор версии 3 — детали и узлы
1. Шланг системы охлаждения: для снятия приподнять крепёжную скобу
2. Уплотнительное кольцо: замена
3. Радиатор контура наддува
4. Шланг системы охлаждения: для снятия приподнять крепёжную скобу
5. Уплотнительное кольцо: замена
6. Шланг системы охлаждения: для снятия приподнять крепёжную скобу
7. Уплотнительное кольцо: замена
8. Радиатор системы охлаждения: после замены сменить ОЖ
9. Конденсатор
10. Верхняя опора радиатора: при поломке крепления, верхнюю опору радиатора заменять не требуется; заменить крепление специальным винтом
11. Нижняя опора радиатора
12. Уплотнительное кольцо: замена
13. Шланг системы охлаждения: для снятия приподнять крепёжную скобу
Указание: Стрелки на трубопроводах и концах шлангов ОЖ должны располагаться друг напротив друга.
