Высвободить воздушные шланги на воздушном патрубке. Отсоединить разъём «1». 2 Разблокировать фиксаторы «стрелки» и снять воздуховод.

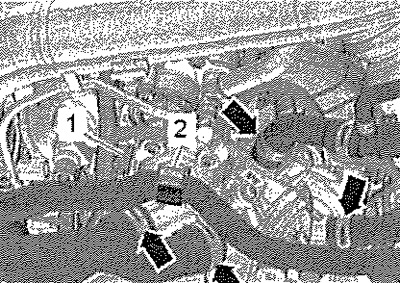

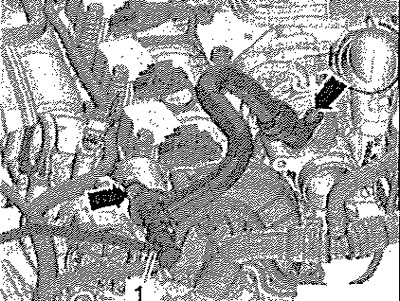

Нажать на фиксаторы и отсоединить шланг «1» для адсорбера. Выкрутить винты «стрелки» и снять шланг системы вентиляции картера.

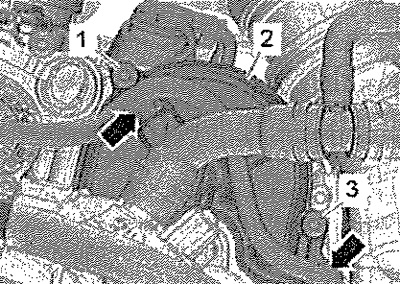

Вывесить жгут проводов «стрелки». Выкрутить винты -1, 3- и снять защитный кожух «2» зубчатого ремня насоса системы охлаждения.

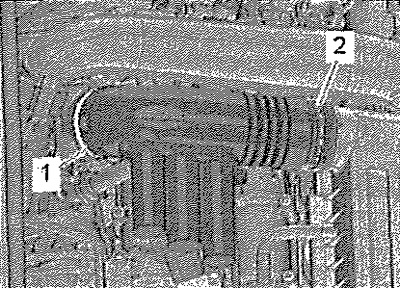

Вывесить жгут проводов «1» и шланг «2».

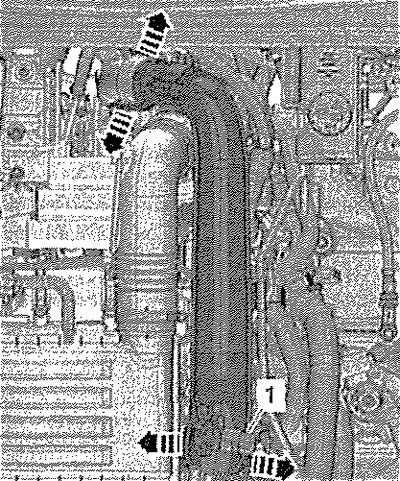

Ослабить хомуты «стрелки» и отсоединить шланги системы охлаждения..

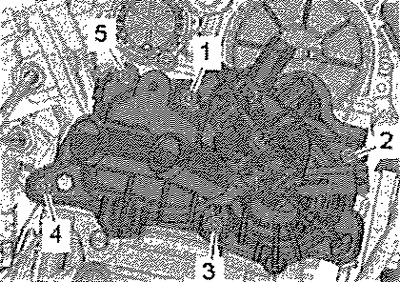

Ослабить и вывернуть болты в последовательности с «5» до «1». Снять насос ОЖ вместе с зубчатым ремнём. При замене насоса системы охлаждения снять корпус термостатов.
Установка
Указание: Заменить уплотнения «стрелки». При замене насоса системы охлаждения заменить также и зубчатый ремень. Соединения шлангов закрепить хомутами, соответствующими устанавливаемым на производстве.

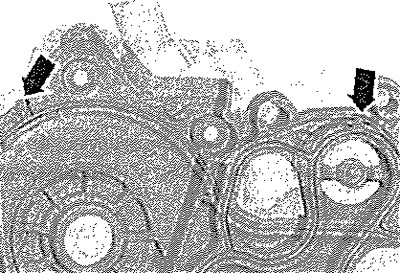

Убедиться в правильной посадке «стрелки» уплотнений. Слегка смочить уплотнение насоса охлаждающей жидкостью.
Осторожно! Последующие рабочие шаги по установке насоса системы охлаждения должны обязательно выполняться в приведённой последовательности. В противном случае не будет обеспечено правильное натяжение зубчатого ремня. Рекомендуется последующие рабочие шаги выполнять вдвоём, воспользовавшись помощью второго механика.
При замене насоса ОЖ заменять также и зубчатый ремень. Установить коленвал в положение ВМТ первого цилиндра. Установить зубчатый ремень посередине, привести насос системы охлаждения в монтажное положение. Установить насос системы охлаждения с винтами крепления на ГБЦ. Притянуть болты в названной последовательности.

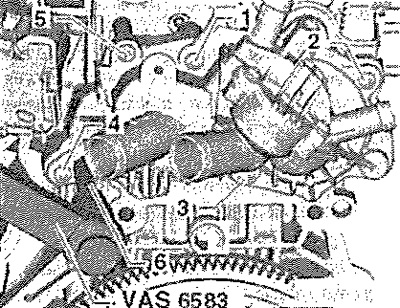

Отвернуть все винты на 1 оборот. Установить на насос системы охлаждения динамометрический ключ «VAS 6583» с головкой с внутренним шестигранником на 10 «поз. 6». Приложить к внутреннему шестиграннику насоса системы охлаждения момент 30 Нм в направлении часовой стрелки с помощью соответствующей головки 10 мм «6» с удлинителем и динамометрического ключа «VAS 6583». Для удобства динамометрический ключ «VAS 6583» держать вертикально.
Указание: Не держаться за динамометрический ключ другой рукой. Во избежание перетяжки ремня не превышать усилие динамометрического ключа.
Держать насос системы охлаждения с предварительным натяжением. В это время второй механик предварительно затягивает винты крепления насоса системы охлаждения по часовой стрелке в последовательности справа налево, начиная с винтов «2», «1» и «5» 3-й этап моментом 10 Нм. Затем затянуть винты крепления согласно 4-му этапу.
 |  |
Установка в обратном порядке. Залить ОЖ.
Снятие и установка электрического насоса ОЖ V51-

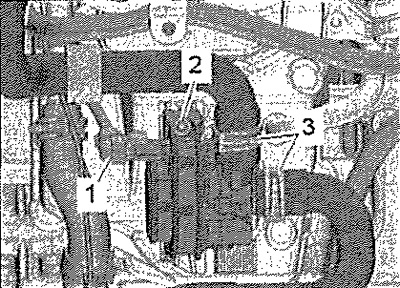

Открыть крышку «стрелка» расширительного бачка. Снять шумоизолирующий кожух. Отсоединить разъём «1». Подставить поддон для крана «VAS 6208». Пережать шланги ОЖ у насоса прокачки ОЖ после выкл. двигателя «V51» зажимами «3094». Ослабить хомуты «3» и отсоединить шланги системы охлаждения. Выкрутить винт «2» и снять насос циркуляции ОЖ после выключения двигателя «V51».
Установка
Установка в обратном порядке. Все соединения шлангов закрепить хомутами, соответствующими устанавливаемым на производстве. Установить шумоизолирующий кожух. Проверить уровень ОЖ.

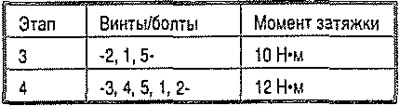

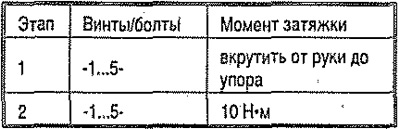

Момент затяжки
