Передняя боковая подушка безопасности
1. Включите зажигание и отсоедините отрицательный провод от батареи (см. Главу 5).
2. Снимите спинку переднего сиденья (см. Главу 11) и снимите с неё вспененный материал в области подушки безопасности.
3. Выверните болт (2 на иллюстрации), разъедините разъём (3) и снимите подушку безопасности (1) со спинки (4).

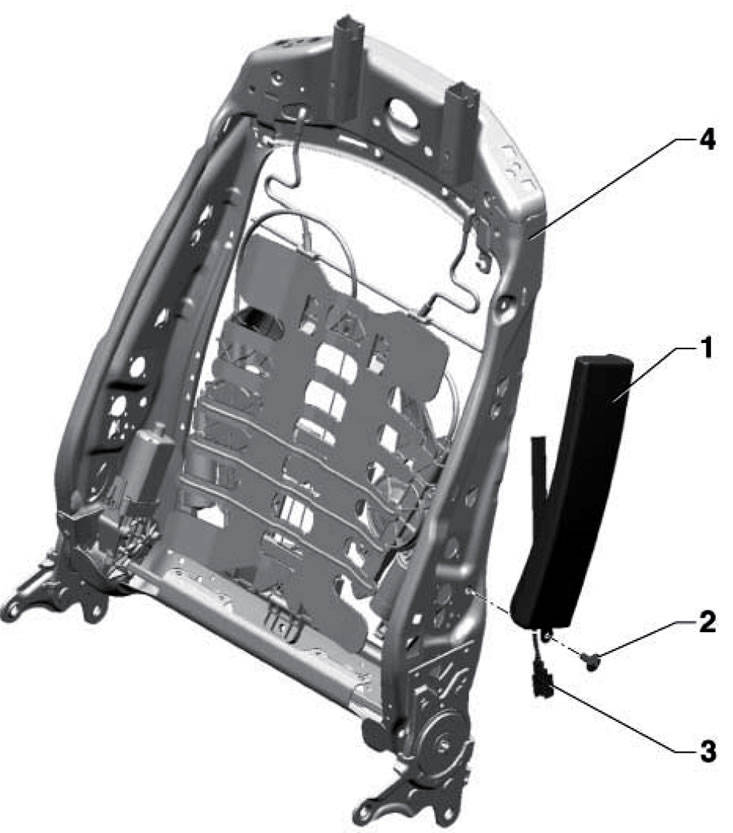

16.3. Крепёж передней боковой подушки безопасности
4. При установке затягивайте болт с усилием 9 Нм.
Задняя боковая подушка безопасности
5. Включите зажигание и отсоедините отрицательный провод от батареи (см. Главу 5).
6. Снимите заднее сиденье и боковую отделку багажного отделения (см. Главу 11).
7. Подденьте заглушку (1 на иллюстрации), выверните болты (2 и 4), разъедините разъём (3) и снимите подушку безопасности (5) с нижней панели отделки стойки С.

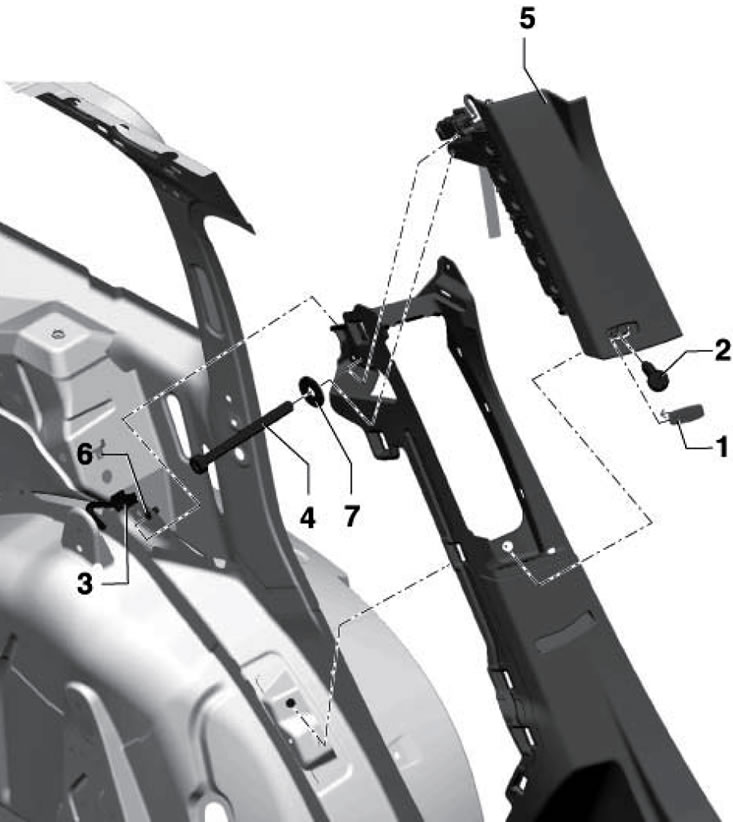

16.7. Крепёж передней боковой подушки безопасности
8. Установка производится в обратной последовательности. Используйте новую шайбу (7 на иллюстрации 16.7), затягивайте болты с усилием 4.5 Нм.
Надувная занавесь
9. Включите зажигание и отсоедините отрицательный провод от батареи (см. Главу 5).
10. Снимите отделку потолка (см. Главу 11).
11. Разъедините разъём (3 на иллюстрации), выверните болт (1), снимите фиксаторы (4) и снимите надувную занавесь (2).

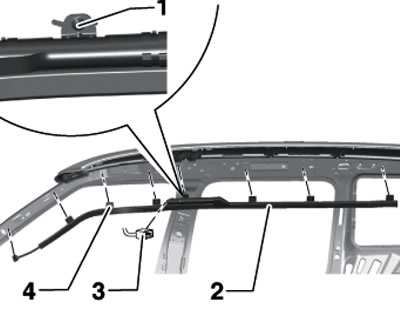

16.11. Крепёж надувной занавеси
12. При установке, при необходимости, замените стопорные лапки (4 на иллюстрации 16.11). Болт затягивайте с усилием 6 Нм.
