Снятие и установка электрических деталей рулевой колонки (Skoda Yeti 5L)

Замечание: Описание снятия/установки подрулевых переключателей указано в Разделе 9, а спиральной пружины - в Разделе 14; блок управления электроникой рулевой колонки моделей с 06.2010 г. объединён со спиральной пружиной.

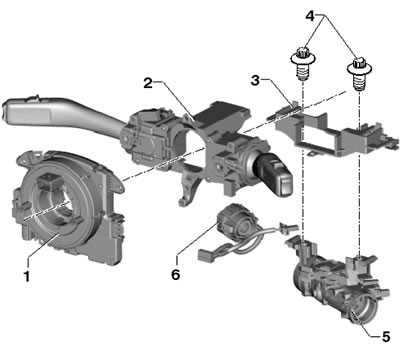

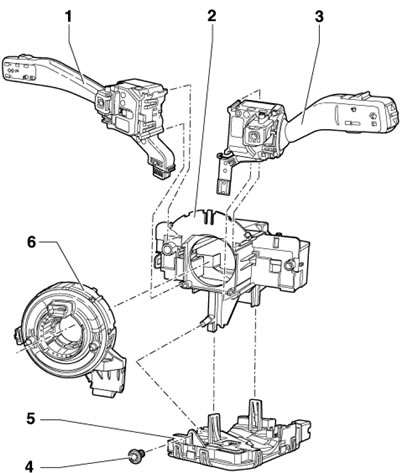

1. Расположение электрических деталей рулевой колонки указано на иллюстрациях. Далее описывается снятие/установка деталей рулевой колонки только для моделей до 05.2010 г.

Блок управления электроникой рулевой колонки

2. Снимите рулевое колесо и кожухи отделки рулевой колонки (см. Главу 10).

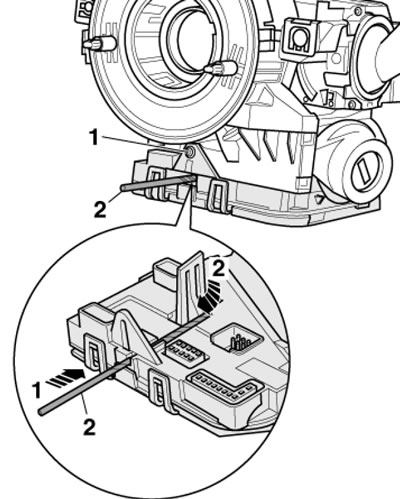

3. Выверните винт (1 на иллюстрации), вставьте сверло диаметром 2.5 мм (2) в отверстие (стрелка 1) и отцепите защёлку в направлении стрелки (2).

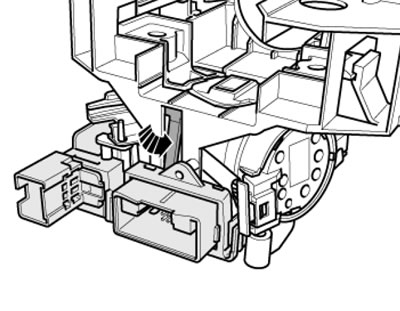

4. Надавите на защёлку на стороне разъёма в направлении стрелки (смотрите иллюстрацию), чтобы отцепить её, а затем аккуратно снимите блок управления с переключателей строго вниз, без перекоса.

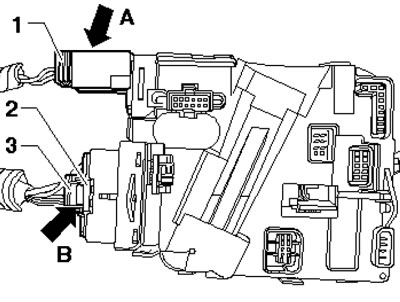

5. Разъедините разъём (1 на иллюстрации), вытяните замок (3) из разъёма (2), надавите на защёлку (стрелка В) и разъедините разъём.





6. Установка производится в обратной последовательности. После установки нового блока его следует запрограммировать.

Опора подрулевых переключателей

Замечание: В ходе работы придётся высверлить болты крепления замка рулевой колонки, поэтому предварительно следует снять смежные детали, чтобы на них не попали металлические частицы болтов.

7. Снимите блок управления электроникой рулевой колонки (см. подраздел выше).

8. Снимите спиральную пружину (см. Раздел 14).

9. Снимите оба подрулевых переключателя (см. Раздел 9).

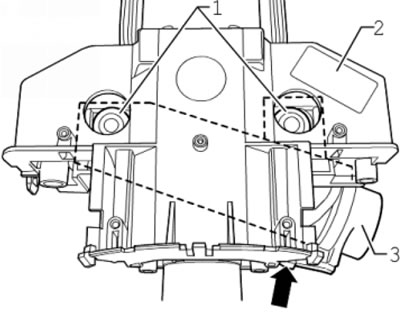

10. Разъедините разъём считывающей катушки иммобилайзера (стрелка на иллюстрации), высверлите болты (1) замка рулевой колонки с цилиндром и замком зажигания (3) и сдвиньте опору (2) вместе с замком рулевой колонки с рулевой колонки.

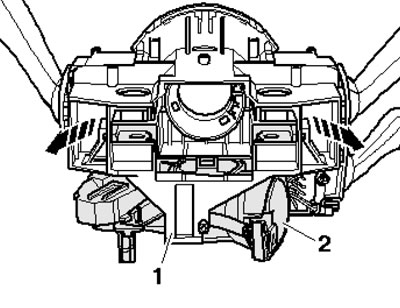

11. Отожмите фиксаторы (стрелки на иллюстрации) и снимите корпус замка (2) рулевой колонки с опоры (1).



12. Установка производится в обратной последовательности. Используйте новые болты со срезными головками.
