Внимание:
- След произшествие винаги е необходимо да се извърши пълна техническа проверка на компонентите на пасивната система за безопасност, описани по-долу.
- Инерционни обтегачи на предпазните колани.
- Брави (ключалката) на предпазните колани.
- Сензор за опъване на предпазния колан (ако колата е оборудвана).
- Опора на катарамата на предния предпазен колан.
- Регулатор на височината на предпазния колан.
- Скоба за монтаж на детска седалка.
- Автоматично заключващо устройство на обтегача на колана, когато е монтирана детска седалка.
Ако се открият някакви неизправности или неизправности в работата на предпазните колани и техните компоненти, цялата система на предпазните колани трябва да бъде сменена. Неспазването на тези инструкции може да доведе до сериозни последици в случай на злополука.
След инцидент, при който са се задействали автоматичните обтегачи на предпазните колани, обтегачите трябва да бъдат сменени.
Внимание:
- Когато носите неразгърнат модул за надуване, дръжте го така, че отворът, от който се разгръща въздушната възглавница, да е обърнат далеч от вас. Това ще помогне да се избегнат сериозни наранявания в случай на неочаквано активиране на пиротехниката. Не носете модула на газовия генератор за кабелите. Не носете модула на газовия генератор, като държите конектора в долната му част.
- Когато оставяте неработещ модул на газогенератор върху каквато и да е повърхност, той трябва да бъде поставен така, че възглавницата и капакът му да са обърнати нагоре. Това е необходимо, за да може въздушната възглавница да се разгърне свободно в случай на неочаквано активиране.
- Не поставяйте кормилната колона във вертикално положение, опряна върху волана, ако модулът на въздушната възглавница не се е задействал. Това може да доведе до нараняване.
Премахване

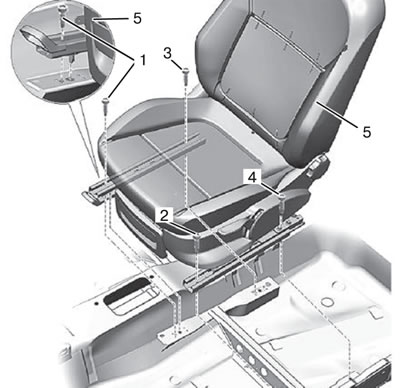

1. Настройте предната седалка в най-напредна позиция, като използвате регулаторите.
2. Отстранете задните монтажни винтове (3) и (4), показани на фигурата по-долу.
3. Преместете предната седалка в най-задно положение, като използвате регулаторите, както е показано на фигурата по-долу.
4. Отстранете монтажните винтове на предната седалка (1) и (2), както е показано на фигурата по-долу.
5. Извадете предната седалка (5) от интериора на автомобила като едно цяло
Внимание: За да избегнете повреда на лоста за регулиране на седалката, тапицерията на седалката или катарамата на предпазния колан, бъдете изключително внимателни, когато сваляте седалката от автомобила.
Инсталация

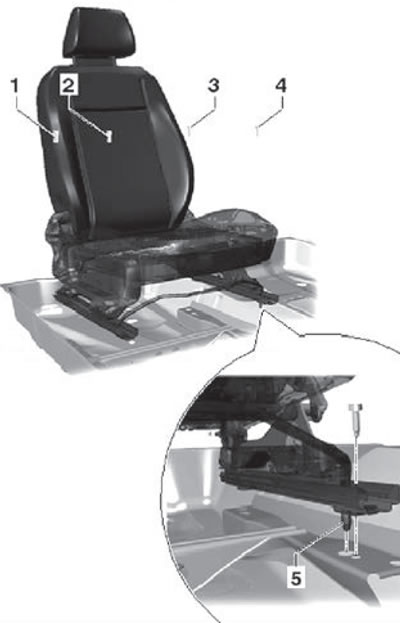

1. Монтирайте седалката (5) в интериора на автомобила като цяло. Подравнете колчетата на седалките с отворите в долната част на автомобила, като използвате направляващия щифт, показан на фигурата по-долу.
2. Преместете предната седалка в най-задно положение, като използвате регулатора.
3. Монтирайте и затегнете предния монтажен винт (4), показан на фигурата по-долу, от страната на централния тунел. Въртящ момент на затягане на монтажния винт по време на монтажа: 40 Nm.
4. Монтирайте и затегнете предния монтажен винт (2), показан на фигурата по-долу, от страната на отваряне на вратата. Въртящ момент на затягане на монтажния винт по време на монтажа: 40 Nm.
5. Преместете предната седалка в най-напредна позиция, като използвате регулатора.
6. Монтирайте и затегнете задния монтажен винт (3), показан на фигурата по-долу, от страната на централния тунел. Въртящ момент на затягане на монтажния винт по време на монтажа: 40 Nm.
7. Монтирайте и затегнете задния монтажен винт (1), показан на фигурата по-долу, от страната на отваряне на вратата. Въртящ момент на затягане на монтажния винт по време на монтажа: 40 Nm.
Демонтиране и монтиране на водачи за подглавници
Премахване
1. Свалете предната седалка.
2. Свалете закопчалката на предния предпазен колан (за повече подробности вижте съответния раздел в главата "Пасивна безопасност").
3. Свалете страничния капак на предната седалка.
4. Свалете страничния капак на предната седалка.
5. Свалете сглобката на облицовъчния панел на облегалката на предната седалка.
6. Отключете заключващия механизъм на водача на облегалката за глава на предната седалка, като натиснете бутона.
7. Издърпайте, за да извадите водача от облегалката на седалката, над бутона.
8. Отключете заключващия механизъм на водача на облегалката за глава на предната седалка.
9. Издърпайте водача на облегалката за глава, за да я извадите от облегалката на предната седалка.
