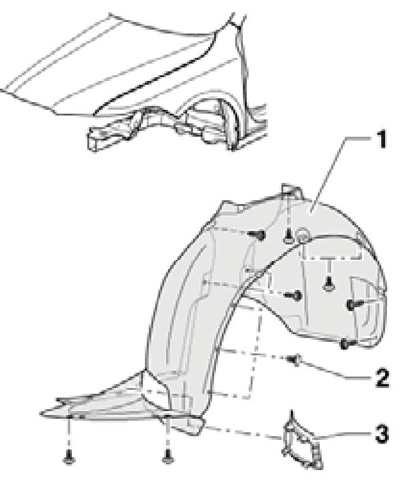

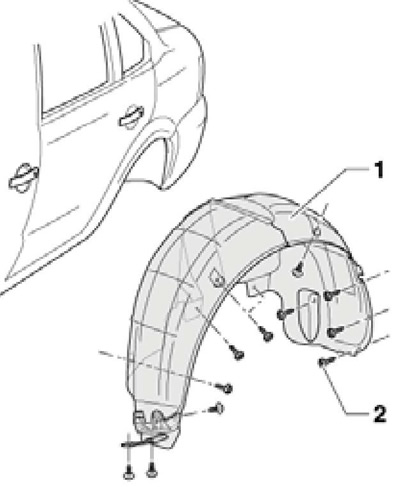

6.1a Винтове (2), закрепващи фиксатора (1) на арката на предното ляво колело
6.1b Винтове (2), закрепващи фиксатора (1) на арката на предното ляво колело
2. Подробности за монтажа на шумоизолиращи панели под двигателния отсек са показани на Реф. илюстрации. За да премахнете шумоизолацията, развийте болтовете на нейното закрепване. Когато монтирате, затегнете страничните болтове до 2 Nm и задните болтове (ако има такива) до 6 Nm.

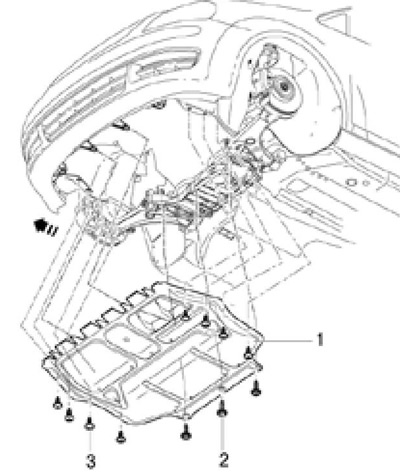

6.2а Болтове (2 и 3), закрепващи шумоизолацията (1) под двигателния отсек на дизеловите модели

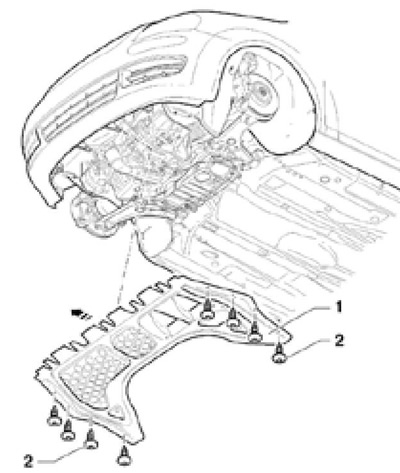

6.2b Болтове (2), закрепващи звукоизолацията (1) под двигателното отделение на бензинови модели
3. Подробности за монтажа на обвивките под дъното са посочени на резиста. илюстрации. Когато монтирате нов панел под дъното (вижте илюстрация 6.3b), в него трябва да се пробият отвори с диаметър 7 mm за монтиране на дистанционни елементи.

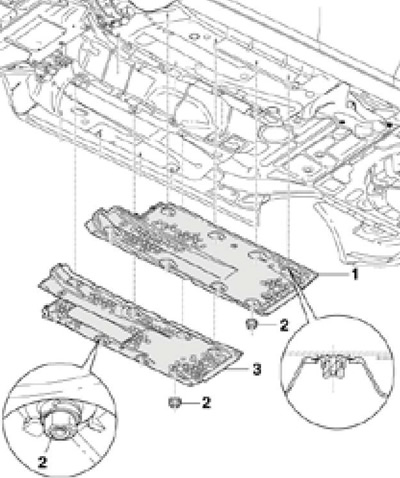

6.3a Пластмасови гайки (2), закрепващи корпусите (1 и 3) под дъното, затегнете със сила от 2 Nm

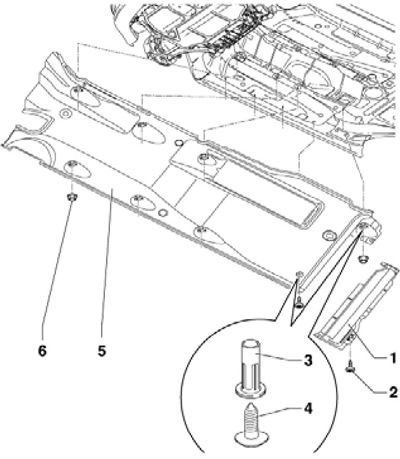

6.3b Подробности за монтажа на панела под дъното на модели с тяло, като се започне от № 023467
1 подложка за гръб
2 болта, 1,5 Nm
3 Резбов дистанционер N103 10204
4 винта, 4,5 Nm
5 Преден панел
6 Пластмасова гайка, 2 Nm

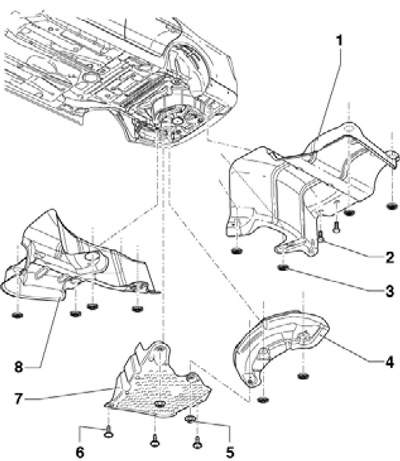

6.3c Подробности за монтаж на топлинен щит под багажното отделение
1, 4, 8 Термичен щит
2 болта за задно гърне
3 заключващи шайби
5 пластмасови гайки
6 болта, 2 Nm
7 Капак
4. За да премахнете обтекателите на предното стъкло (1 и 2 на илюстрацията), отстранете чистачките на предното стъкло (вижте Глава 12) и уплътнението на капака (2).

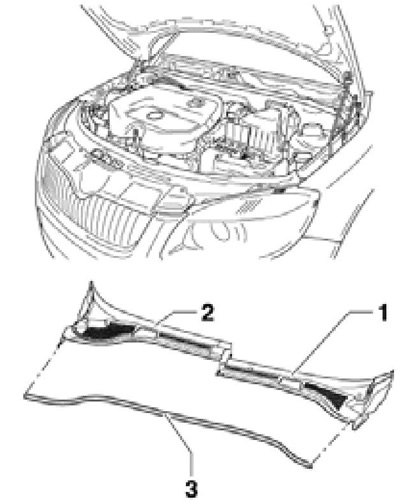

6.4 Подробности за монтаж на обтекателите на предното стъкло

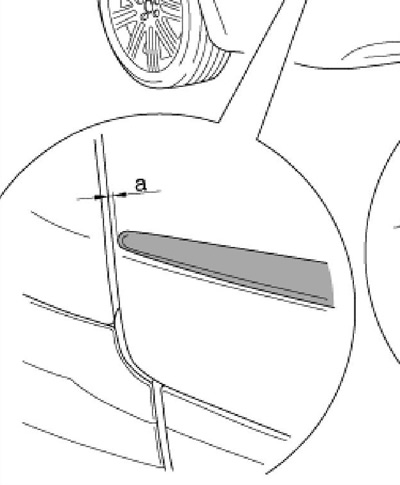

5. Задният спойлер (1 на отсрещната илюстрация) на моделите Хечбек е прикрепен с лепящи ленти (2) и лента лепило D172 090A2 (3). Спойлерът не може да бъде премахнат без да се повреди. Когато монтирате, спазвайте еднакво разстояние от двете страни (a = 4,2 mm) от ръба на спойлера до ръба на задната врата. Лепилото стяга около 2 часа (през това време колата не трябва да се движи), като през първия ден след залепването на спойлера не трябва да се мие колата.
6.5 Подробности за инсталиране на спойлер
