Отстраняване и монтиране на капака на резервоара за гориво с капак

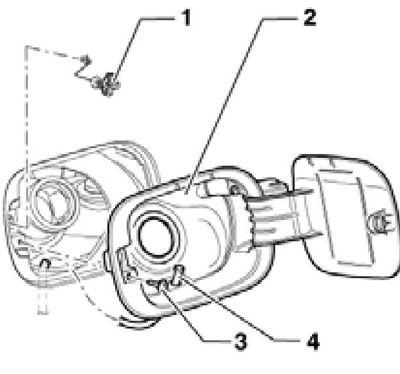

1. Развийте болта (3 на съпротивлението. илюстрации) и внимателно издърпайте люка (2) леко навън от задното крило, като избягвате повреда на боята.



2. Издърпайте гумената част на модула през гърлото на резервоара и издърпайте дренажния маркуч от комплекта (4 в илюстрация 8.1).

3. Ако е необходимо да премахнете блока с предпазители (1 в илюстрация 8.1), изключете запалването, разкачете конектора в багажното отделение и издърпайте електрическото окабеляване през отвора в арката на колелото.

4. Монтажът се извършва в обратен ред. Затегнете болта до 1,5 Nm.
