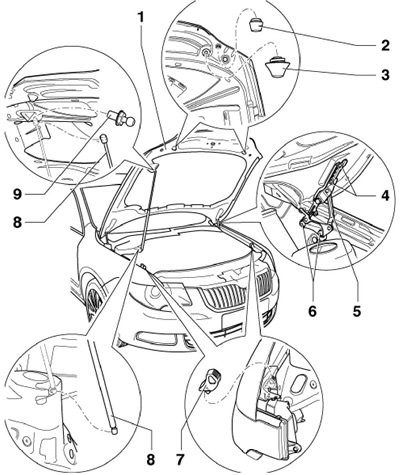

7.1 Подробности за монтажа на предния капак
1 Качулка
2, 3 Стоп буфер
4 гайки, 20 Nm
5 Цикъл
6 тапи
7 Екскурзовод на детайл
8 Напълнена с газ стойка
9 Панти, 20 Nm
2. За да свалите капака, отстранете дюзите за подаване на течност за измиване на предното стъкло (вижте Глава 12) и издърпайте маркучите и електрическите кабели на инжекторите от отвора на капака. Помолете помощник да държи качулката и да му я даде (4 в илюстрация 7.1) от двете панти отстранете опорния стълб (използвайте отвертка, за да повдигнете фиксатора и да отделите багажника от пантата) и свалете капака от пантите му.
Забележка: Когато отделяте багажника, не издърпвайте ключалката напълно.
Монтажът се извършва в обратен ред. Вземете мерки, за да предотвратите появата на корозия между пантата и капака. Уверете се, че поддържате разстояния (вижте Спецификации). Регулирайте буфера и проверете отварянето и затварянето на капака.
3. Подробностите за задвижването за освобождаване на капака са показани на контакта. илюстрации. Можете да премахнете предната и задната част на кабела отделно, като го разделите. За да отделите кабела, използвайте плоска отвертка, за да повдигнете капака на връзката и да го отворите, след което извадете кабела от връзката. За да премахнете ключалката на капака, изключете конектора й, откачете кабела (5), развийте болтовете (7 и 8), леко дръпнете ключалката и откачете кабела от нея.

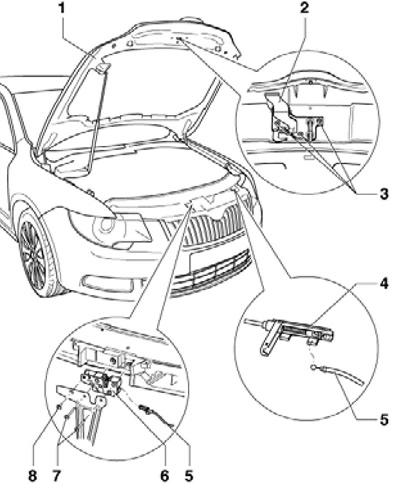

7.3 Задвижващи части за освобождаване на капака
1 Качулка
2 Предпазна кука
3 болта, 9 Nm
4 Свързване на кабелите
5 кабел
6 Заключване на капака
7, 8 болта, 12 Nm
