Забележка: Когато сменяте крушки, следвайте инструкциите, дадени преди подраздел "Смяна на крушки на фаровете" в Раздел 5.
1. За да свалите фара за мъгла, откачете решетката от капака на бронята (вижте илюстрация 6.1a), откачете фиксатора през образувания отвор (стрелка на илюстрация 6.1b), изтласкайте фара за мъгла от бронята и разкачете конекторите му. Ако е необходимо, след като извадите фара за мъгла, можете да смените крушките в него, като завъртите гнездата обратно на часовниковата стрелка на 45 °.

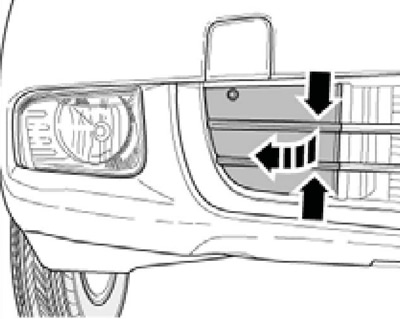

6.1а Премахване на решетката на бронята

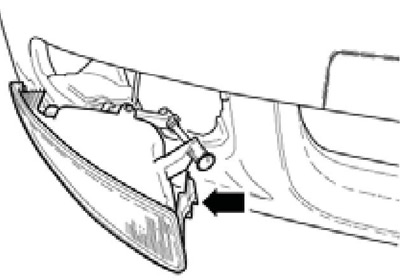

6.1b Фиксатор на фара за мъгла
Забележка: Крушката на DRL се изважда от фасунгата и крушката на фара за мъгла се заменя с фасунгата.
2. За да премахнете външната част на задната комбинирана лампа (3 на илюстрацията) на моделите Хечбек, развийте винтовете (2), издърпайте лампата обратно от коничния винт (7), издърпайте уплътнението (5), плъзнете намотката от пяна и разкачете конектора (6). Ако е необходимо, след като демонтирате фенера, можете да смените лампите му, като завъртите патроните и след това извадите лампите от тях.

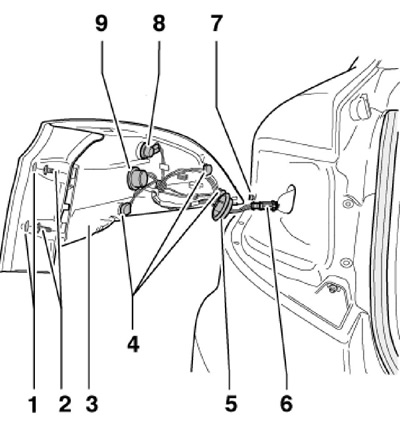

6.2 Части от външната част на задната комбинирана лампа (хечбек)
1 Винтови капачки 2
2 винта, 2,5 Nm
3 Външна част на задната светлина
4 крушки за странични светлини, W5W
5 Гумено уплътнение
6 конектор
7 Коничен винт (1,3 Nm)
8 Крушка за стоп/странична светлина, W16W
9 Мигач, PY21W
3. За да смените лампите на вътрешната част на задната комбинирана лампа на моделите Хечбек, е необходимо да свалите капака (1 на илюстрация 6.3a), да натиснете ключалката (стрелка) и да извадите комбинираната касета (2) . Пътепоказателят (1 на илюстрация 6.3b) се отстранява чрез завъртане, а лампата за заден ход (2) се изважда от гнездото.

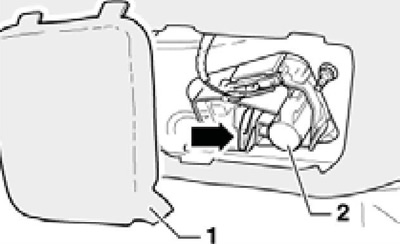

6.3a Премахване на гнездото за вътрешната част на задната комбинирана лампа (хечбек)

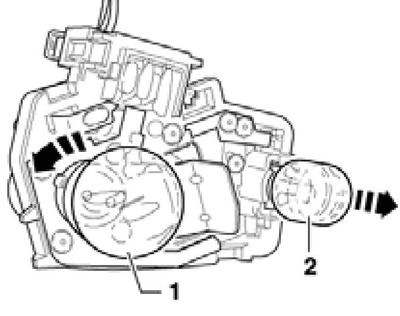

6.3b Лампи за вътрешната част на задната комбинирана лампа (хечбек)
4. За да премахнете вътрешната част на задната комбинирана лампа на моделите Хечбек, свалете капака (1 на илюстрацията), поставете гайките (стрелки, 2,5 Nm), разкачете конектора (3) и извадете лампата заедно с патрон.

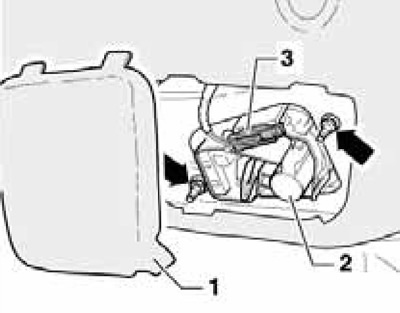

6.4 Премахване на вътрешната част на задната комбинирана лампа (хечбек)
5. За да премахнете задната комбинирана лампа (3 в илюстрация 6.5a) на универсалните модели, развийте винтовете (4, 2,5 Nm), издърпайте лампата обратно от коничните винтове (5, 1,3 Nm), издърпайте уплътнението (2) и изключете конектора (1). Местоположението на лампите е показано на илюстрация 6.5b.

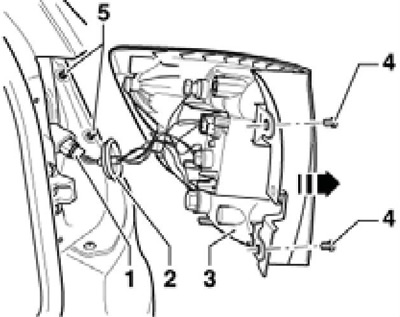

6.5a Премахване на задната комбинирана лампа (комби)

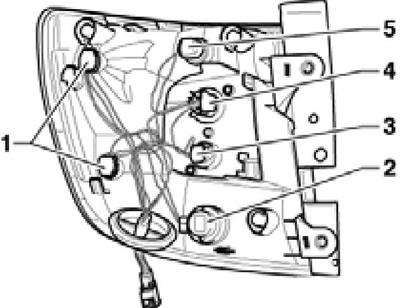

6.5b Крушки за задни комбинирани светлини (комби)
1 габаритна крушка W5W
2 крушка за заден фар за мъгла P21W
3 Лампа W16W светлина за заден ход
4 Мигач RY10W
5 Стоп W16W
6. За да премахнете осветлението на регистрационния номер, развийте закрепващите винтове (1 вижте илюстрация 12.5a) и го извадете от бронята, като го издърпате с отвертка на мястото, посочено със стрелка. Ако е необходимо, след това можете да огънете контактите (вижте илюстрация 12.5b) и да премахнете лампата. При монтаж предпазната лента на дифузера трябва да е отпред.

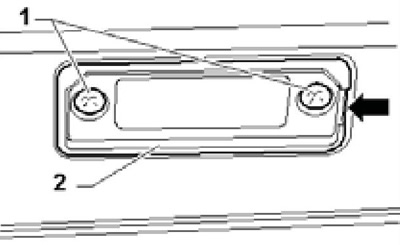

6.6а Монтаж за осветление на регистрационния номер

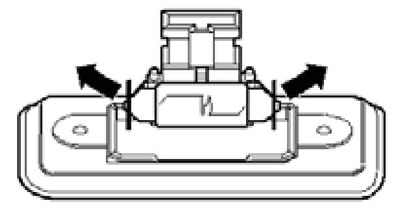

6.6b Премахване на електрическата крушка на регистрационния номер
7. За да премахнете спирачната светлина от най-високо ниво, отстранете горната облицовка на вратата на багажника, развийте винтовете (2 на илюстрация 6.7a) и като последователно откачите зъбците (стрелките) с малка отвертка, стиснете спирачната светлина. Изключете конектора. Спирачната светлина с високо ниво използва светодиоди, които не могат да се сменят отделно.
Забележка: При комби моделите спирачната светлина от най-високо ниво е прикрепена само към скоби (вижте илюстрация 6.7b).

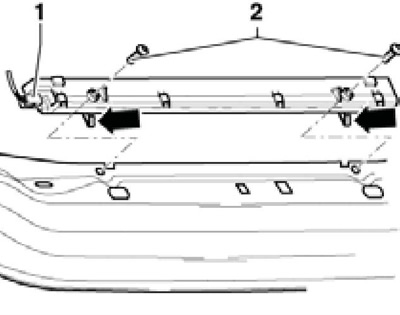

6.7a Премахване на високата спирачна светлина (хечбек)

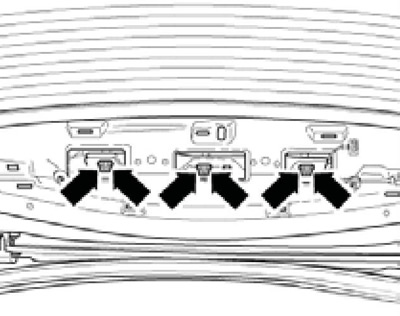

6.7b Премахване на горната стоп светлина (комби)
