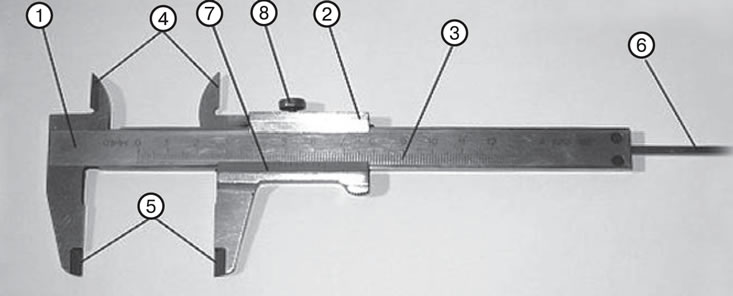

1. Штанга. 2. Рухомая рамка. 3. Шкала штангі. 4. Губкі для ўнутраных вымярэнняў. 5. Губкі для вонкавых вымярэнняў. 6. Лінейка глыбінямера. 7. Ноніус. 8. Вінт для заціску рамкі
Штангенцыркуль - універсальная прылада, прызначаны для высокадакладных вымярэнняў вонкавых і ўнутраных памераў. Акрамя таго, штангенцыркулем можна вызначаць глыбіню адтулін і выступаў.
Мяральныя губкі штангенцыркуля можна выкарыстоўваць таксама для замераў паралельнасці бакоў нарыхтовак.
Штангенцыркулі маюць межы вымярэнняў 0-125 мм (ШЦ-1), 0-160 мм (ШЦ-2) і 0-400 мм (ШЦ-3).
Найбольш часта выкарыстоўваецца штангенцыркуль ШЦ-1.
Для вымярэння вонкавых памераў і кантролю раўналежнасці выкарыстаюць асноўныя мерительные губкі прылады, для вымярэння ўнутраных памераў і разметкі - дапаможныя завостраныя губкі.
З дапамогай глыбінямера вызначаюць глыбіню адтулін і выступаў.
У аснову прылады штангенцыркуля пакладзены лінейка з дзяленнямі (штанга) і дапаможная шкала-ноніус, якая перамяшчаецца па асноўнай лінейцы-штанзе. З дапамогай гэтай дапаможнай Шкалы можна адлічваць дзелі дзялення асноўнай шкалы.
Прынцып працы ноніуса заснаваны на рознасці інтэрвалаў дзяленняў асноўнай шкалы і шкалы-ноніуса. Гэтая розніца роўная цане дзялення ноніуса, а колькасць дзяленняў залежыць ад цаны дзялення.
Калі інтэрвал дзялення шкалы складае 1 мм, а інтэрвал дзяленняў ноніуса - 0,9 мм, то кошт дзялення ноніуса роўная 0,1 мм.
Такім чынам, калі сумясціць нулявое дзяленне ноніуса з нулявым дзяленнем асноўнай шкалы штангенцыркуля, то першае дзяленне ноніуса "адстане" ад першага дзялення асноўнай шкалы на велічыню рознасці інтэрвалаў шкал, г.зн. на 0,1 мм, другое дзяленне - на 0,2 мм і г.д.
Дзясяты падзел ноніуса, зрушыўшыся на 1 мм, супадае з дзевятым дзяленнем асноўнай шкалы штангі, гэта значыць калі кошт дзялення 1 мм падзяліць на лік дзяленняў ноніуса (на 10), атрымліваем 0,1 мм (гл. малюнак)
Прыклад:
- Калі нулявы рыска нониуса супадае з які-небудзь рыскай на лінейцы, то гэты дзяленне паказвае памер у цэлых міліметрах.
- Калі нулявы рыска ноніуса не супаў са рыскай на асноўнай шкале, то найблізкі злева дзяленне на лінейцы паказвае цэлы лік міліметраў, а дзясятыя дзелі адлічваюць па ноніусе.

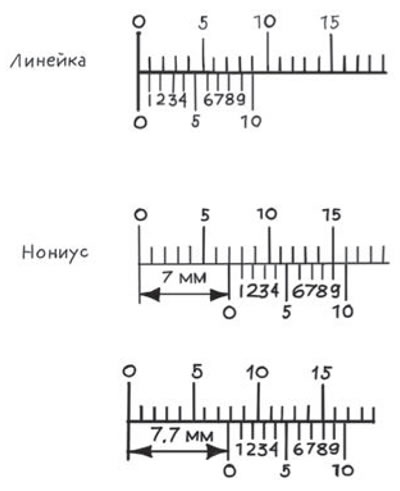

- Да цэлага ліку міліметраў дадаецца гэтулькі дзясятых дзеляў міліметра, колькі рысак наніуса налічваецца да поўнага супадзення які-небудзь рыскі ноніуса з адным з рысак лінейкі. На малюнку паказаны прыклад адліку 7 мм і 7,7 мм.
- Некаторыя штангенцыркулі абсталёўваюцца індыкатарам гадзіннікавага тыпу. Індыкатарная шкала дазваляе рэгуляваць усталёўку на нуль, кантраляваць допусковые адхіленні.
- Падчас прац і па яе канчатку неабходна праціраць штангенцыркуль сурвэткай, змочанай у водна-шчолачным растворы, затым насуха - чыстай сурвэткай. Па канчатку працы акрыць паверхні штангенцыркуля тонкім пластом любога тэхнічнага алею і абкласці ў чахол. Не дапушчаць падчас эксплуатацый грубых удараў ці падзенні ў пазбяганне выгібаў штангі і іншых пашкоджанняў, драпін на вымяральных паверхнях, трэнні вымяральных паверхняў аб кантраляваную дэталь.
