Мікраметр - прыбор, прызначаны для вымярэнняў лінейных памераў абсалютным кантактным метадам у вобласці малых памераў з высокай дакладнасцю (ад 0,01 да 0,001 мм), пераўтваральным механізмам якога з'яўляецца мікрапара шруба-гайка.
Неабходна змяшчаць мікраметр у чысціні. Выконваць асцярожнасць, каб не губляць мікраметр, паколькі яго клямар можа дэфармавацца, што прывядзе да недакладнасці вымярэнняў.
Дзеянне мікраметра заснавана на перасоўванні шрубы ўздоўж восі пры кручэнні яго ў нерухомай гайцы. Перасоўванне прапарцыйна куту павароту шрубы вакол восі. Поўныя абарачэнні адлічваюць па шкале, нанесенай на сцябле мікраметра, а дзелі абарачэння - па кругавой шкале, нанесенай на барабане. Аптымальным з'яўляецца перасоўванне шрубы ў гайцы толькі на даўжыню не больш за 25 мм з-за цяжкасці выраба шрубы з дакладным крокам на большай даўжыні. Таму мікраметр вырабляюць некалькіх тыпапамераў для вымярэння даўжынь ад 0 да 25 мм, ад 25 да 50 мм і г.д. Для мікраметраў з межамі вымярэнняў ад 0 да 25 мм пры стуленых вымяральных плоскасцях пяткі і мікраметрычнай шрубы нулявы рыска шкалы барабана павінен сапраўды супадаць з падоўжнай рыскай на сцябле, а скошаны бок барабана - з нулявой рыскай шкалы сцябла. Для вымярэнняў даўжынь, вялікіх 25 мм, ужываюць мікраметр са зменнымі пяткамі; усталёўку такіх мікраметраў на нуль вырабляюць з дапамогай усталявальнай меры, прыкладанай да мікраметра, або канцавых мер. Вымяраемы выраб заціскаюць паміж вымяральнымі плоскасцямі мікраметра. Звычайна крок шрубы роўны 0,5 ці 1 мм і адпаведна шкала на сцябле мае кошт дзялення 0,5 ці 1 мм, а на барабане наносіцца 50 ці 100 дзяленні для атрымання адліку 0,01 мм. Гэтая велічыня адліку з'яўляецца найбольш распаўсюджанай, але ёсць мікраметры з адлікам 0,005, 0,002 і 0,001 мм. Сталы восевы высілак пры кантакце шрубы з дэталлю забяспечваецца фрыкцыенным прыладай - ляскоткай. Пры шчыльным судотыку вымяральных паверхняў мікраметра з паверхняй вымяраемай дэталі трашчотка пачынае пракручвацца з лёгкім трэскам, пры гэтым кручэнне микровинта варта спыніць пасля трох пстрычак.
Пры правядзенні вымярэнняў прадмет (2) заціскаецца паміж пяткай і мікраметрычнай шрубай (3). На паверхні сцябла знаходзяцца дзве штрыхавыя шкалы, зрушаныя сябар адносна сябра на 0,5 мм, і мелыя кошт дзялення 1 мм. Барабан (7) круціцца вакол кругавой шкалы, якая таксама размяшчаецца на скосе барабана. Мікраметрычная шруба можа быць зафіксаваны ў любым становішчы. Вінт абсталяваны механізмам - ляскоткай для забеспячэння сталасці вымяральнага ціску.

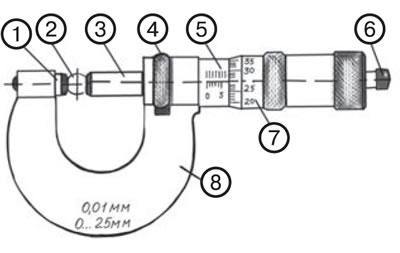

1. Пятка. 2. Прадмет вымярэння. 3. Шпіндзель. 4. Кола. 5. Вымяральная шкала (у мм). 6. Храпавік. 7. Ноніус барабана. 8. Скоба.
- 1. Прадмет усталёўваецца паміж пяткай і мікраметрычнай шрубай, пры гэтым, круцячы барабан, усталёўваюць шпіндзель на прыблізным памеры прадмета.
- 2. Шпіндзель асцярожна набліжаецца да судотыку з вымяраным прадметам.
- 3. Вызначаецца памер у мм пры дапамозе ноніуса барабана, які адпавядае гарызантальнай паказальнай рысцы шкалы сцябла.
- 4. Вызначаецца агульны памер які замяраецца аб'екта.
Крыніца артыкула вэб-рэсурс: skodabook
Заўвага. Пры кантакце з вымяраным прадметам не вырабляць подціск шпіндзеля кручэннем гільзы барабана ад рукі, гэта можа прывесці да паломкі мікраметра. Для больш дакладнага вызначэння памераў неабходна пераканацца ў тым, каб прадмет быў добра замацаваны.
