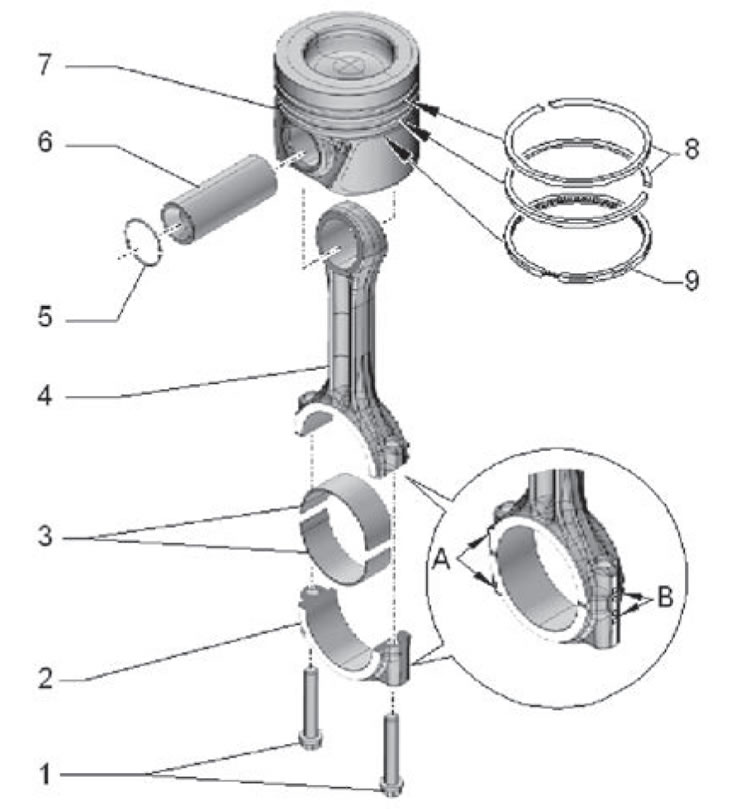

Klipnjača i klipna grupa (Skoda Kodiaq NS7)

Provjera zazora klipnih prstenova

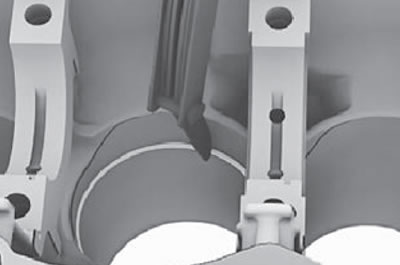

Ugradite prsten okomito od vrha prema dolje prema dnu provrta u cilindru na udaljenosti od približno 15 mm od ruba cilindra, kao što je prikazano na donjoj slici. Za ugradnju koristite klip bez prstenova.

Klipni prsten (dimenzije u mm)	novi	Granica trošenja
1. kompresijski prsten	0,30-0,40	0,55
2. kompresijski prsten	0,20-0,45	0,95
Prsten za struganje ulja	0,25-0,50	0,75

Provjera zazora klipnog prstena po visini

Prije nego što nastavite s pregledom, očistite žljebove klipnih prstenova.

Klipni prsten (dimenzije u mm)	Granica trošenja
1. kompresijski prsten	0,08
2. kompresijski prsten	0,08
Prsten za struganje ulja	0,08

Provjera promjera klipa

Mjerite na udaljenosti od 15 mm od donjeg ruba, okomito na os klipnjače.

• Maksimalno odstupanje od nominalne veličine: 0,04 mm.
• Nazivni promjer klipa: 2,0 L - 80,92 mm

Dimenzije uključuju poseban premaz za transport.

• Debljina premaza: 0,02 mm.

Provjera unutarnjeg promjera cilindara

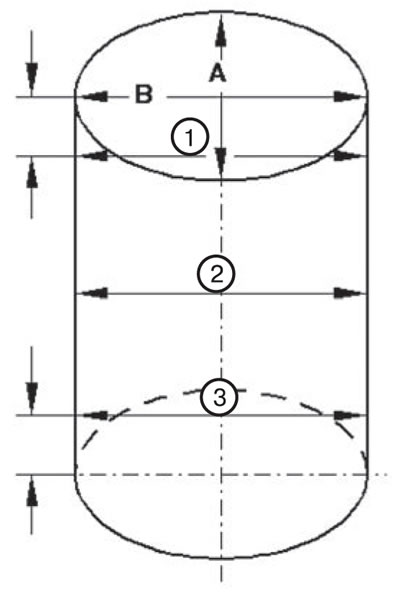

Izmjerite cilindar poprečno na 3 mjesta u poprečnom smjeru (A) i u uzdužnom smjeru (B), kao što je prikazano na slici ispod. Maksimalno odstupanje od nominalne veličine: 0,10 mm.



Nazivni promjer cilindra:

• 1,6 l - 79,5 mm
• 2,0 l - 81,0 mm

Položaj montaže i pričvršćivanje klipa na košuljice cilindra

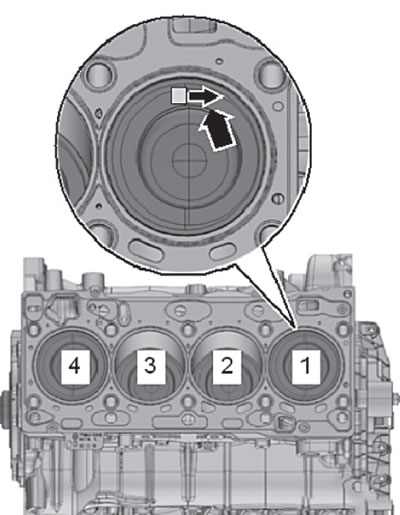

Strelica na dnu klipa (strelice) treba biti usmjerena prema remenici.

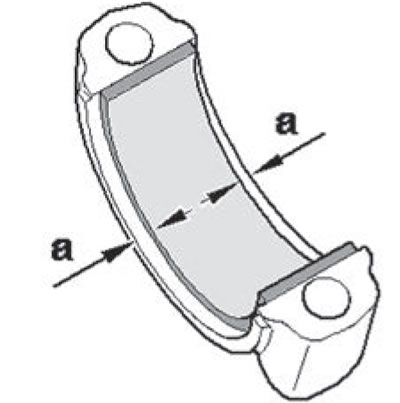

Položaj za sastavljanje ljuskica ležajeva u klipnjačama

Postavite kućišta ležaja u sredinu klipnjače ili poklopca ležaja klipnjače.

• Veličina (a) = 2,5 mm.

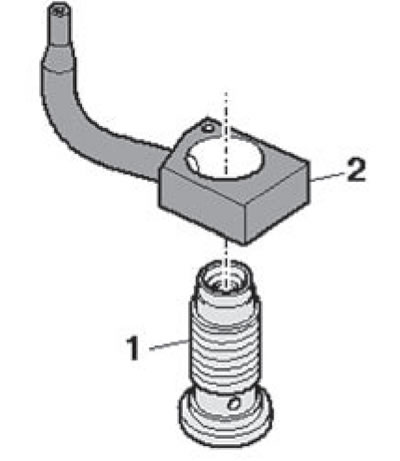

Mlaznica za ulje i sigurnosni ventil

Položaj montaže: Vodilica mlaznice za raspršivanje ulja treba biti poravnata s područjem bloka cilindra.

Bilješka:

• Mlaznice za ulje se ne mogu savijati.
• Savijene mlaznice za ulje moraju se zamijeniti.
