Uklanjanje i ugradnja
Uklanjanje
1. Uklonite gornji ukrasni sklop poklopca motora.
Modeli sa SCR sustavom
2. Odspojite konektor kabelskog svežnja, a zatim uklonite mlaznicu za ubrizgavanje sredstva (5).
3. Otpustite kabelski svežanj s gornjeg poklopca razvodnog remena (strelica A) i pomaknite ga u stranu.
4. Odvojite dovodno crijevo cijevi za ubrizgavanje sredstva (2) od ekspanzijske posude rashladnog sustava i od gornjeg poklopca zupčastog remena (strelica B).

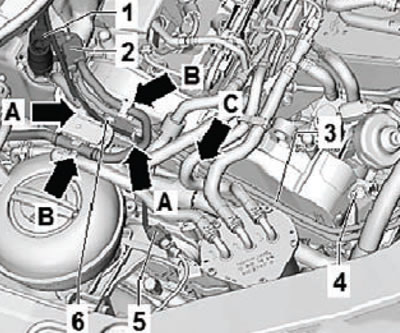

5. Preusmjerite dovodni vod na jednu stranu.
Za sve modele
6. Otvorite brze spojnice (A) i (B) i odvojite vodove za gorivo kao što je prikazano na donjoj slici.

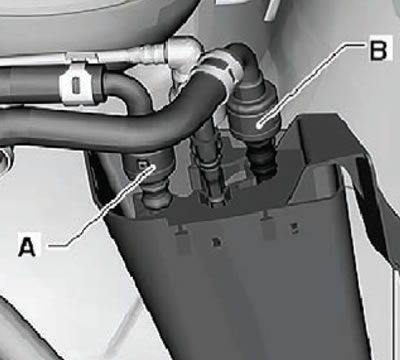

7. Odvijte pričvrsne vijke i uklonite sklop filtera za gorivo, prikazan na donjoj slici.
8. Odspojite konektor kabelskog svežnja (1) prikazan na donjoj slici.
9. Odvojite nosač (2) zajedno s crijevima za gorivo kao što je prikazano na donjoj slici.
10. Odvojite cijevi za vodu od motora. Za izvođenje ove operacije potrebno je otpustiti pričvrsne stezaljke.

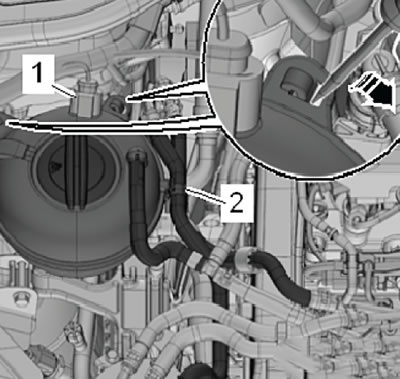

11. Pomoću odvijača otpustite pričvrsne elemente (strelica) i odložite ekspanzijsku posudu sustava hlađenja motora.

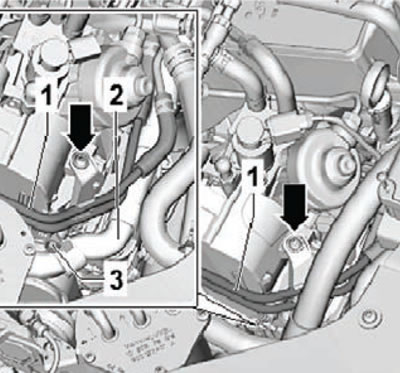

12. Odvojite nosač crijeva za vodu (2) od motora kao što je prikazano na donjoj slici. Da biste to učinili, potrebno je odvrnuti vijak za montažu (3), prikazan na donjoj slici.
13. Stavite ekspanzijsku posudu sa strane.
Modeli sa SCR sustavom
14. Odvrnite pričvrsni vijak (4) crijeva za vodu (3), prikazan na donjoj slici.
15. Odvrnite pričvrsni vijak (6) crijeva za vodu (3).
16. Otpustite crijeva za vodu (3) (strelice C) kao što je prikazano na donjoj slici.

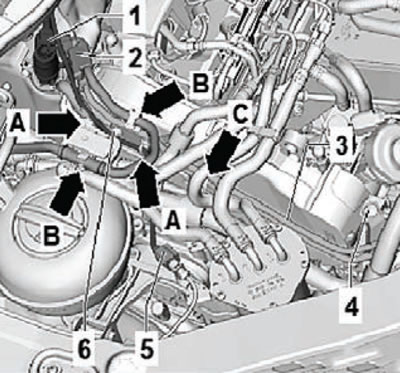

17. Uklonite mlaznicu za ubrizgavanje sredstva (1).
18. Odvrnite pričvrsni vijak (3) prikazan na donjoj slici.
19. Otpustite stezaljke za montažu (1) i odvojite crijeva prikazana na donjoj slici.

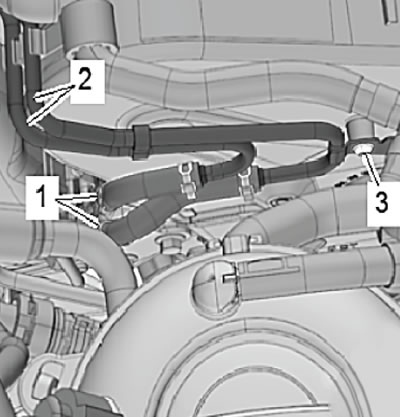

20. Pomaknite cijevi (2) u stranu.
Nastavak za sve modele

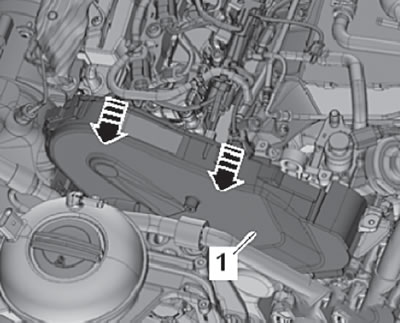

21. Otpustite stezaljke (strelice), otpustite i uklonite gornji poklopac zupčastog remena (1), kao što je prikazano na donjoj slici.
Montaža
Instalacija se provodi obrnutim redoslijedom od uklanjanja.
