Электронный блок-системы зажигания «Электроника» на мотоцикле «Днепр МТ-10»

Электронный блок-системы зажигания «Электроника», предназначенный для автомобилей, с успехом работает на мотоцикле «Днепр» МТ-10, имеющем 12-вольтовое электрооборудование . Из подобных приборов он самый дешевый, малогабаритный, имеет розетку и выполняет роль противоугонного устройства. Ставят его в багажном отделении коляски и подсоединяют следующим образом.

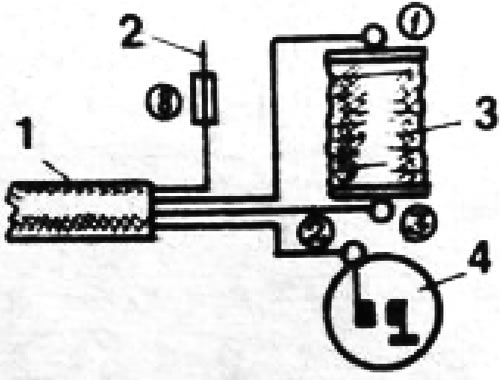

Клеммный наконечник № 7 - к выводу «ЛК» реле-регулятора, что увеличивает вторичное напряжение при пуске двигателя, а наконечник № 9 - к «массе». Четыре провода, собранных в пучок, подключают (см рисунок). Конденсатор отсоединяют.

Двигатель легко пускается даже зимой, контакты прерывателя практически не изнашиваются, и зазор между ними не требует регулировки.



В кружках - номера наконечников кабеля блока.
