Примечание.
- Необходимые специальные приспособления, контрольные и измерительные приборы, а также вспомогательные средства:
- Переходник (адаптер) для индикатора часового типа «Т10170».
- Фиксатор положения распределительных валов «T10171» или «Т10171А».
- Прижимное приспособление «Т10172».
- Контропора -Т30004 (3415)-.
- Фиксирующий штифт «Т40011».
- Индикатор отклонений часового типа.
1. Снять крышку головки блока цилиндров и воздушный фильтр.
2. Снять крышки распределительных валов.
3. Снять крышку цепи привода газораспределительного механизма.

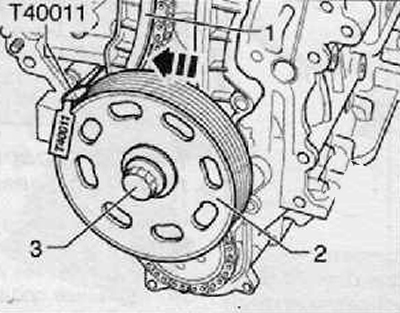

4. Для поворачивания коленчатого вала следует надеть втулку подшипника, шкив коленчатого вала (2) и крепежный винт (3), как показано на рисунке ниже. Винт коленчатого вала следует затянуть (применить при этом контропору «Т30004»).
5. Извлечь катушку зажигания 1-го цилиндра.
6. Вкрутить на место свечи зажигания до упора адаптер для индикатора отклонений часового типа «Т10170».

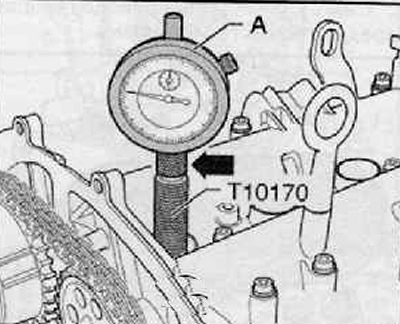

7. Установить индикатор часового типа (А) с удлинителем -Т10170/1-вплоть до упора, зажать его прижимной гайкой (стрелка), как показано на рисунке ниже.
8. Поворачивать коленчатый вал по направлению вращения вала двигателя до тех пор, пока поршень 1-го цилиндра не будет в ВМТ. Отметить положение на индикаторе отклонений при помощи небольшой стрелки.
9. Повернуть коленчатый вал на 45° против направления вращения вала двигателя.

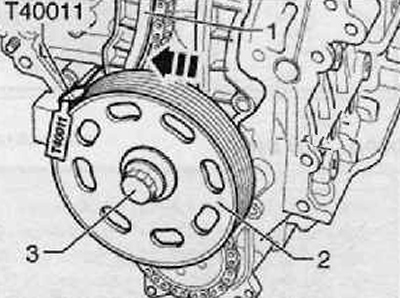

10. Переместить в сторону ослабления планку натяжителя (1) (в направлении стрелки), как показано на рисунке ниже, зафиксировать плунжер натяжителя при помощи стопорного дорна «Т40011».
11. Подходящим фломастером отметить направление движения цепи привода распределительного вала (3).

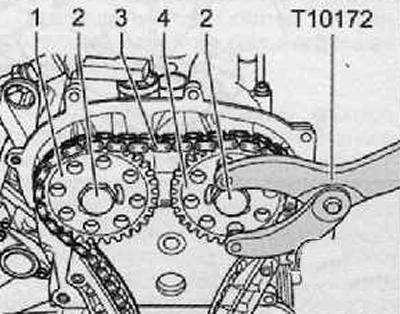

12. Выкрутить болты крепления (2) и снять звездочку привода впускного распределительного вала(1), с цепью привода распределительного вала (3), как показано на рисунке ниже. Воспользоваться при этом контропорой «Т10172».
13. Снова установить звездочку привода впускного распределительного вала (1).
14. Заменить болты крепления (2). Затянуть болты крепления (2) с моментом затяжки 50 Нм; применить при этом (контропору «Т10172»).

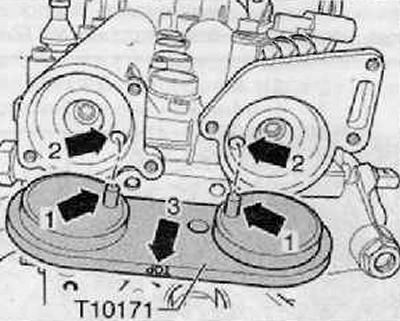

15. Поворачивать распределительные валы, приводящие в действие впускные и выпускные клапаны, до тех пор, пока не удастся вставить в отверстия в распределительных валах стопорный инструмент для распределительных валов «Т10171» или «Т10171А» до упора. Стопорные дорны (стрелки 1) должны входить в отверстия (стрелки 2). Нужно, чтобы надпись "ТОР" (стрелка 3) было возможно прочесть сверху.
Примечание. Нельзя, чтобы распределительные валы смещались во время вворачивания в осевом направлении.

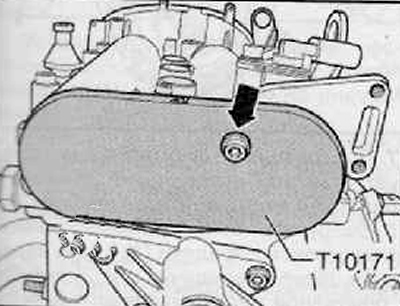

16. Для фиксирования стопорного инструмента для распределительных валов «Т10171» или «Т10171А» следует вкрутить рукой винт М6 (стрелка), показанный на рисунке ниже; не затягивая его дополнительно.
17. Ослабить болты крепления звездочек на распределительных валах. Необходимо воспользоваться контропорой «Т10172».
Внимание. Стопорным инструментом для распределительных валов «Т10171» или «Т10171А» нельзя пользоваться в качестве инструмента для поддерживания.
18. Извлечь звездочку цепной передачи распределительного вала.
19. Надеть цепь привода распределительного вала на звездочки на распределительных валах (соблюдая при этом направление движения цепи) и снова установить удаленную звездочку.
20. Вкрутить болты крепления распределительных валов в такой степени, чтобы оставалась возможность перемешения звездочек относительно распределительных валов.
21. Натянуть цепь привода распределительного вала вытягиванием стопорного дорна «Т40011».
22. Повернуть коленчатый вал в положение ВМТ поршня 1-го цилиндра. Допускаемое отклонение от ВМТ поршня 1-го цилиндра: ± 0,01 мм
Примечание. Если коленчатый вал повернется на более, чем 0.01 мм за ВМТ, то следует повернуть коленчатый вал назад примерно на 45°. Затем погаснуть его по направлению вращения вала двигателя в положение ВМТ 1-то цилиндра.

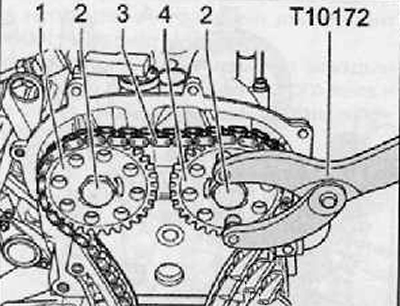

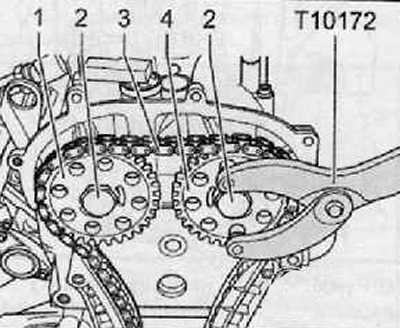

23. При помощи контропоры «Т10172» следует поддержать звездочки цепной передачи на распределительных валах (1) и (4) в этом положении и затянуть болты крепления (2) с приложением момента затяжки 50 Нм, как показано на рисунке ниже.
Примечание. Во время затягивания винтов распределительных валов нельзя, чтобы коленчатый вал поворачивался, и цепь привода распределительного вала (3) должна остаться натянутой.
24. Удалить стопорный инструмент для распределительных валов «Т10171» или «Т10171А».
25. Повернуть по направлению вращения вала двигателя коленчатый вал на 2 оборота в положение ВМТ 1-го цилиндра. Допускаемое отклонение от ВМТ поршня 1-го цилиндра ±0,01 мм.

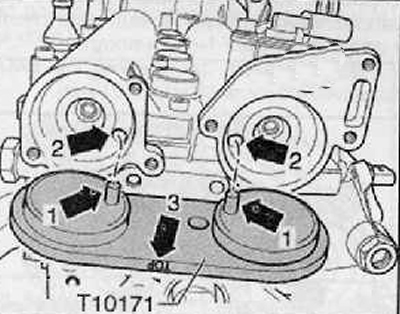

26. Вставить стопорный инструмент для распределительных валов «T10171» или «Т10171А» в отверстия в распределительных валах до упора. Если стопорный инструмент для распределительных валов «Т10171» или «Т10171А» не удается вставить, необходимо повторить регулировку.
27. Снять стопорный инструмент для распределительных валов «Т10171» или «Т10171А», придержать при помощи контропоры «Т10172» звездочки цепной передачи на распределительных валах и ключом довернуть дополнительно болты (2) на ¼ оборота (90°).
28. Повернуть по направлению вращения вала двигателя коленчатый вал еще на 2 оборота в положение ВМТ поршня 1-го цилиндра. Допускаемое отклонение от ВМТ поршня 1-го цилиндра: ±0,01 мм.

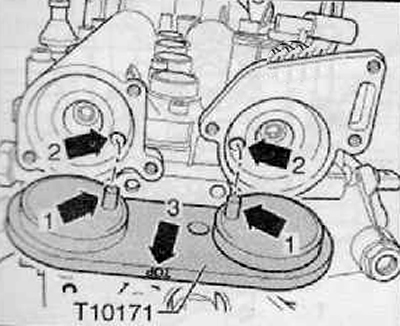

29. Вставить стопорный инструмент для распределительных валов «Т10171» или «Т10171А» в отверстия в распределительных валах до упора.
30. Далее установка производится в последовательности обратной снятию.
Установить корпус цепи привода газораспределительного механизма.
Заменить уплотнительные кольца крышек распределительных валов и перед тем как приступить к установке, смазать их маслом
