Cuprins: Pentru modelele produse începând cu…⬇ Modele din mai 2017 ⬇ Pentru modelele produse începând cu…⬇
Pentru modelele produse începând cu octombrie 2016
| No. | Denumirea pe circuitul electric | Curent nominal | Funcționalitate/Componentă | Terminal/Ieșire |
| F1 | Siguranța 1 în suportul de siguranțe C-SC1- | |||
| F2 | Siguranța 2 în suportul de siguranțe C "SC2" | |||
| F3 | Siguranța 3 în suportul de siguranțe C "SC3" | neutilizat | ||
| F4 | Siguranța 4 în suportul de siguranțe C "SC4" | 10A | Volan încălzit Koneco-Z36- | 30a |
| F5 | Siguranța 5 în suportul de siguranțe C "SC5" | 5A | Conector de date de diagnosticare "J533" | 30a |
| F6 | Siguranța 6 în suportul de siguranțe C "SC6" | 5A | Modul de control al senzorului selector de viteze "J587", comutator Tiptronic "F189" | 30a |
| F7 | Siguranța 7 în suportul de siguranțe C "SC7" | 10A | Releul de încălzire a lunetei "J9", Modul de control al încălzirii "J65", Modulul de control al aerului condiționat "J301", Unitate de control electronică Climatronic "J255", Releul de încălzire a parbrizului "J47", Modul de control și afișaj pentru pasagerii din spate ai sistemului Climatronic "E265" | 30a |
| F8 | Siguranța 8 în suportul de siguranțe C-SC8- | 5A | Senzor de umiditate "G355" Senzor de umiditate a aerului, ploaie și lumină "G823". Întrerupător de lumină "E1". Lampă de capăt de ușă stânga față "L251". Iluminare margini portieră dreapta față "L252". Lampă de capăt de ușă stânga spate "L253". Iluminare margini portieră spate dreapta "L254". Senzor de monitorizare interioară "G273". Senzor de înclinare a vehiculului "G384" | 30a |
| F9 | Siguranța 9 în suportul de siguranțe C "SC9" | 5A | Unitate de control a coloanei de direcție "J527" | 30a |
| F10 | Siguranța 10 în suportul de siguranțe C "SC10" | 10A | Multimedia System Control Module "E380" | 30a |
| F11 | Siguranța 11 în suportul de siguranțe C "SC11" | 40A | Modul de monitorizare a tensiunii la bordul vehiculului "J519" | 30a |
| F12 | Modul de control pentru IT 1 "J794" | 30a | ||
| F13 | Siguranța 13 în suportul de siguranțe C "SC13" | 25A | Modulul de control al aprinderii întinzătorului centurii de centură față stânga "J854" | 30a |
| F14 | Siguranța 14 din suportul de siguranțe C "SC14" | 40A | Modul de control al ventilatorului de admisie a aerului proaspăt "J126" | 30a |
| F15 | Siguranța 15 în suportul de siguranțe C "SC15" | 10A | Modul de control al blocării coloanei de direcție "J764" | 30a |
| F16 | Siguranța 16 în suportul de siguranțe C-SC16- | 7,5A | Conector cu 16 pini "T16b" în mufa de diagnosticare, amplificator cu 2 căi pentru comunicații mobile "J984", compartiment de depozitare cu interfață pentru telefon mobil "R265", distribuitor USB "R293" | 30a |
| F17 | Siguranța 17 în suportul de siguranțe C "SC17" | 5A | Unitate de control electronică în tabloul de bord "J285", unitate de control pentru modulul de apel de urgență și unitate de comunicare "J949" | 30a |
| F18 | Siguranța 18 în suportul de siguranțe C "SC18" | 7,5A | Cameră video pentru marșarier "R189". Modul de control al camerei video cu vedere panoramică "J928" | 30a |
| F19 | Siguranța 19 în suportul de siguranțe C "SC19" | 7,5A | Interfață pentru intrarea în vehicul și pornirea sistemului "J965" | 30a |
| F20 | Siguranța 20 în suportul de siguranțe C "SC20" | 7,5A | Releu pentru sistemul de dozare agent de reducere "J963" (la motoarele diesel, cu excepția motoarelor cu denumirile din fabrică CRGB, DBGC) | 30a |
| F21 | Siguranța 21 în suportul de siguranțe C "SC21" | 15A | Modulul de control al tracțiunii integrale "J492" | 30a |
| F22 | Siguranța 22 în suportul de siguranțe C "SC22" | 15A | Modul de control al senzorilor de remorcă "J345" | 30a |
| F23 | Siguranța 23 în suportul de siguranțe C "SC23" | ZOA | Modul de control al trapei "J245" | 30a |
| F24 | Siguranța 24 în suportul de siguranțe C "SC24" | 40A | Modul de monitorizare a tensiunii la bordul vehiculului "J519" | 30a |
| F25 | Siguranța 25 în suportul de siguranțe C "SC25" | 30A | Modul de control al ușii șoferului "J386". Motor geam ușă spate stânga "V26". Modul de control al ușii spate stânga -J388-(numai pentru modelele cu volan pe stânga) | 30a |
| Modul de control al ușii pasagerului "J387". Motor geam ușă spate stânga "V26". Modul de control al ușii spate stânga -J388-(numai pentru modelele cu volan pe dreapta) | ||||
| F26 | Siguranța 26 în suportul de siguranțe C "SC26" | 25A | Unitate de control la bord -J519-(numai pentru modelele cu scaune încălzite) | 30a |
| F27 | Siguranța 27 în suportul de siguranțe C "SC27" | 30A | Modul de monitorizare a tensiunii la bordul vehiculului "J519" | 30a |
| F28 | Siguranța 28 în suportul de siguranțe C "SC28" | 25A | Modul de control al senzorilor de remorcă "J345" | 30a |
| F29 | Siguranța 29 în suportul de siguranțe C "SC29" | |||
| F30 | Siguranța 30 în suportul de siguranțe C "SC30" | 15A | Modul de control pentru sistemul electronic de control al rigidității suspensiei "J250" | 30a |
| F31 | Siguranța 31 în suportul de siguranțe C "SC31" | neutilizat | ||
| F32 | Siguranța 32 în suportul de siguranțe C "SC32" | 7,5A | Unitate electronică de control pentru sistemul de asistență la parcare "J446", Modul de control pentru sistemul de asistență la parcare "J791" | 15a |
| F33 | Siguranța 33 în suportul de siguranțe C "SC33" | 5A | Unitate electronică de control al airbagului - J234 - | 15a |
| F34 | Siguranța 34 din suportul de siguranțe C "SC34" | 7,5A | Comutator lumini "E1". Comutator lampă marșarier "F4". Senzor presiune agent frigorific aer condiționat "G805". Buton blocare automată (AUTO HOLD) "E540". Buton TCS și program electronic de stabilitate "E256". Senzor calitate aer "G238". Martor luminos de dezactivare airbag pasager față "K145". Unitate de control încălzire auxiliară "J604". Oglindă interioară antiorbire automată "Y7". Modul de control scaun spate încălzit "J786" | 15a |
| F35 | Siguranța 35 în suportul de siguranțe C "SC35" | 10A | Conector cu 16 pini "T16b", în mufa de diagnosticare, modulul de control al gardului la sol "J428", camera video de asistență la parcare față "R242" | 15a |
| F36 | Siguranța 36 în suportul de siguranțe C "SC36" | 10A | Modul de ieșire de putere 1 pentru farul LED dreapta "A27" | 15a |
| F37 | Siguranța 37 în suportul de siguranțe C "SC37" | 10A | Modul de ieșire de putere 1 pentru farul LED stânga "A31" | 15a |
| F38 | Siguranța 38 în suportul de siguranțe C "SC38" | 25A | Modul de control al senzorilor de remorcă "J345" | 30a |
| F39 | Siguranța 39 în suportul de siguranțe C "SC39" | 30A | Modul de control al ușii pasagerului "J387". Motor geam spate dreapta "V27". Modul de control al ușii spate dreapta "J389" (numai pentru modelele cu volan pe stânga) | 30a |
| Modul de control al ușii șoferului "J386". Motor geam spate dreapta "V27". Modul de control al ușii spate dreapta "J389" (numai pentru modelele cu volan pe dreapta) | ||||
| F40 | Siguranța 40 în suportul de siguranțe C "SC40" | 20A | Terminal "U", Brichetă "U1", Priză 12V "U5", Brichetă spate "U9", Priză 12V 2 "U18" | |
| F41 | Siguranța 41 în suportul de siguranțe C "SC41" | 25A | Modulul de control al aprinderii sistemului de pretensionare a centurii de siguranță dreapta față "J855" | 30a |
| F42 | Siguranța 42 în suportul de siguranțe C "SC42" | 40A | Modul de monitorizare a tensiunii la bordul vehiculului "J519" | 30a |
| F43 | Siguranța 43 în suportul de siguranțe C "SC43" | 30A | De verificare modul de pachetul digital de sunet "J525" | 30a |
| F44 | Siguranța 44 în suportul de siguranțe C "SC44" | 15A | Modul de control al senzorilor de remorcă "J345" | 30a |
| F45 | Siguranța 45 în suportul de siguranțe C "SC45" | 15A | Modul de control al reglajului scaunului șoferului "J810" | 30a |
| F46 | Siguranța 46 în suportul de siguranțe C "SC46" | 30A | Priză cu invertor, 12 V-230 V "U13" | 30a |
| F47 | Siguranța 47 în suportul de siguranțe C "SC47" | 15A | Motorul ștergătorului de lunetă "V12" | 15a |
| F48 | Siguranța 48 în suportul de siguranțe C "SC48" | 10A | Modul de control al asistenței la menținerea benzii de rulare "J769", Modul de control al asistenței la menținerea benzii de rulare 2 "J770" | 15a |
| F49 | Siguranța 49 în suportul de siguranțe C "SC49" | 5A | Releu demaror 1 "J906", Releu demaror 2 "J907", Senzor de poziție pedală ambreiaj "G476" | 15a |
| F50 | Siguranța 50 în suportul de siguranțe C "SC50" | 30A | Modul de control al hayonului "J605" | 30a |
| F51 | Siguranța 51 în suportul de siguranțe C "SC51" | 25A | Modul de comandă pentru încălzirea scaunelor spate "J786", Modul de comandă și afișaj pentru unitatea de climatizare spate "E265" | 30a |
| F52 | Siguranța 52 în suportul de siguranțe C "SC52" | 10A | Ventilator 1 pentru spătarul față stânga "V512", Ventilator 1 pentru perna scaunului față stânga "V514", Ventilator 1 pentru spătarul față dreapta "V516", Ventilator 1 pentru perna scaunului față dreapta "V518" | 30a |
| F53 | Siguranța 53 în suportul de siguranțe C "SC53" | 30A | Lunetă încălzită "Z1" | 30a |
Modele din mai 2017
| No. | Denumirea pe circuitul electric | Curent nominal | Funcționalitate/Componentă | Terminal/Ieșire |
| F1 | Siguranța 1 în suportul de siguranțe C "SC1" | |||
| F2 | Siguranța 2 în suportul de siguranțe C "SC2" | |||
| F3 | Siguranța 3 în suportul de siguranțe C "SC3" | neutilizat | ||
| F4 | Siguranța 4 în suportul de siguranțe C "SC4" | 10A | Volan încălzit "236" | 30a |
| F5 | Siguranța 5 în suportul de siguranțe C "SC5" | 5A | Conector de date de diagnosticare "J533" | 30a |
| F6 | Siguranța 6 în suportul de siguranțe C "SC6" | 5A | Modul de control al senzorului selector de viteze "J587", comutator Tiptronic-F189- | 30a |
| F7 | Siguranța 7 în suportul de siguranțe C "SC7" | 10A | Releu de dezghețare lunetă "J9", Modul de control încălzire "J65", Modul de control aer condiționat "J301", Unitate de control Climatronic "J255", Releu parbriz încălzit "J47", Modul de afișare și control Climatronic pentru pasagerul din spate "E265" | 30a |
| F8 | Siguranța 8 în suportul de siguranțe C "SC8" | 10A | Senzor de umiditate "G355" Senzor de umiditate a aerului, ploaie și lumină "G823". Comutator de lumini "E1". Modul de control pentru luminile de poziție și controlul distanței farurilor "J745". Iluminare margini portieră stânga față "L251". Iluminare margini portieră dreapta față "L252". Lampă de capăt de ușă stânga față "L253". Lampă de capăt de ușă stânga spate "L254". Senzor de monitorizare interioară "G273". Senzor de înclinare a vehiculului "G384" | 30a |
| F9 | Siguranța 9 în suportul de siguranțe C "SC9" | 5A | Unitate de control a coloanei de direcție "J527" | 30a |
| F10 | Siguranța 10 în suportul de siguranțe C "SC10" | 7,5A | Multimedia System Control Module "E380" | 30a |
| F11 | Siguranța 11 în suportul de siguranțe C "SC11" | 40A | Modul de monitorizare a tensiunii la bordul vehiculului "J519" | 30a |
| F12 | Siguranța 12 în suportul de siguranțe C "SC12" | 20A | Modul de control pentru IT 1 "J794" | 30a |
| F13 | Siguranța 13 în suportul de siguranțe C "SC13" | 25A | Modulul de control al aprinderii întinzătorului centurii de centură față stânga "J854" | 30a |
| F14 | Siguranța 14 din suportul de siguranțe C "SC14" | 40A | Modul de control al ventilatorului de admisie a aerului proaspăt "J126" | 30a |
| F15 | Siguranța 15 în suportul de siguranțe C "SC15" | 10A | Modul de control al blocării coloanei de direcție "J764" | 30a |
| F16 | Siguranța 16 în suportul de siguranțe C "SC16" | 7,5A | Conector cu 16 pini "T16b" în mufa de diagnosticare, amplificator cu 2 căi pentru comunicații mobile "J984", compartiment de depozitare cu interfață pentru telefon mobil "R265", distribuitor USB "R293" | 30a |
| F17 | Siguranța 17 în suportul de siguranțe C "SC17" | 5A | Unitate de control electronică în panoul de bord "J285", unitate de control pentru modulul de apel de urgență și unitatea de comunicare -J949- | 30a |
| F18 | Siguranța 18 în suportul de siguranțe C "SC18" | 7,5A | Cameră video pentru marșarier "R189". Modul de control al camerei video cu vedere panoramică "J928" | 30a |
| F19 | Siguranța 19 în suportul de siguranțe C "SC19" | 7,5A | Interfață pentru intrarea în vehicul și pornirea sistemului "J965" | 30a |
| F20 | Siguranța 20 în suportul de siguranțe C "SC20" | 7,5A | Releu pentru sistemul de dozare agent de reducere "J963" (la motoarele diesel, cu excepția motoarelor cu denumirile din fabrică CRGB, DBGC) | 30a |
| F21 | Siguranța 21 în suportul de siguranțe C "SC21" | 15A | Modulul de control al tracțiunii integrale "J492" | 30a |
| F22 | Siguranța 22 în suportul de siguranțe C "SC22" | 15A | Modul de control al senzorilor de remorcă "J345" | 30a |
| F23 | Siguranța 23 în suportul de siguranțe C "SC23" | ZOA | Modul de control al trapei "J245" | 30a |
| F24 | Siguranța 24 în suportul de siguranțe C "SC24" | 40A | Modul de monitorizare a tensiunii la bordul vehiculului "J519" | 30a |
| F25 | Siguranța 25 în suportul de siguranțe C "SC25" | 30A | Modul de control al ușii șoferului "J386". Motor geam ușă spate stânga "V26". Modul de control al ușii spate stânga -J388-(numai pentru modelele cu volan pe stânga) | 30a |
| Modul de control al ușii pasagerului "J387". Motor geam ușă spate stânga "V26". Modul de control al ușii spate stânga -J388-(numai pentru modelele cu volan pe dreapta) | ||||
| F26 | Siguranța 26 în suportul de siguranțe C "SC26" | 25A | Unitate de control la bord -J519-(numai pentru modelele cu scaune încălzite) | 30a |
| F27 | Siguranța 27 în suportul de siguranțe C "SC27" | 30A | Modul de monitorizare a tensiunii la bordul vehiculului "J519" | 30a |
| F28 | Siguranța 28 în suportul de siguranțe C "SC28" | 25A | Modul de control al senzorilor de remorcă "J345" | 30a |
| F29 | Siguranța 29 în suportul de siguranțe C "SC29" | |||
| F30 | Siguranța 30 în suportul de siguranțe C "SC30" | 15A | Modul de control pentru sistemul electronic de control al rigidității suspensiei "J250" | 30a |
| F31 | Siguranța 31 în suportul de siguranțe C "SC31" | neutilizat | ||
| F32 | Siguranța 32 în suportul de siguranțe C "SC32" | 7,5A | Unitate electronică de control pentru sistemul de asistență la parcare "J446", Modul de control pentru sistemul de asistență la parcare "J791" | 15a |
| F33 | Siguranța 33 în suportul de siguranțe C "SC33" | 5A | Unitate electronică de control al airbagului "J234" | 15a |
| F34 | Siguranța 34 din suportul de siguranțe C "SC34" | 7,5A | Comutator lumini "E1". Comutator lampă marșarier "F4". Senzor presiune agent frigorific aer condiționat "G805". Buton blocare automată (AUTO HOLD) "E540". Buton TCS și program electronic de stabilitate "E256". Senzor calitate aer "G238". Martor luminos de dezactivare airbag pasager față "K145". Unitate de control încălzire auxiliară "J604". Oglindă interioară antiorbire automată "Y7". Modul de control scaun spate încălzit "J786" | 15a |
| F35 | Siguranța 35 în suportul de siguranțe C "SC35" | 10A | Conector cu 16 pini "T16b", în mufa de diagnosticare, modulul de control al gardului la sol "J428", camera video de asistență la parcare față "R242" | 15a |
| F36 | Siguranța 36 în suportul de siguranțe C "SC36" | 10A | Modul de ieșire de putere 1 pentru farul LED dreapta "A27" | 15a |
| F37 | Siguranța 37 în suportul de siguranțe C "SC37" | 10A | Modul de ieșire de putere 1 pentru farul LED stânga "A31" | 15a |
| F38 | Siguranța 38 în suportul de siguranțe C "SC38" | 25A | Modul de control al senzorilor de remorcă "J345" | 30a |
| F39 | Siguranța 39 în suportul de siguranțe C "SC39" | 30A | Modul de control al ușii pasagerului "J387". Motor geam spate dreapta "V27". Modul de control al ușii spate dreapta "J389" (numai pentru modelele cu volan pe stânga) | 30a |
| Modul de control al ușii șoferului "J386". Motor geam spate dreapta "V27". Modul de control al ușii spate dreapta "J389" (numai pentru modelele cu volan pe dreapta) | ||||
| F40 | Siguranța 40 în suportul de siguranțe C "SC40" | 20A | Terminal "U", Brichetă "U1", Priză 12V "U5", Brichetă spate "U9", Priză 12V 2 "U18" | 30a |
| F41 | Siguranța 41 în suportul de siguranțe C "SC41" | 25A | Modulul de control al aprinderii sistemului de pretensionare a centurii de siguranță dreapta față "J855" | 30a |
| F42 | Siguranța 42 în suportul de siguranțe C "SC42" | 40A | Modul de monitorizare a tensiunii la bordul vehiculului "J519" | 30a |
| F43 | Siguranța 43 în suportul de siguranțe C "SC43" | 30A | De verificare modul de pachetul digital de sunet "J525" | 30a |
| F44 | Siguranța 44 în suportul de siguranțe C "SC44" | 15A | Modul de control al senzorilor de remorcă "J345" | 30a |
| F45 | Siguranța 45 în suportul de siguranțe C "SC45" | 15A | Modul de control al reglajului scaunului șoferului "J810" | 30a |
| F46 | Siguranța 46 în suportul de siguranțe C "SC46" | 30A | Priză cu invertor, 12 V-230 V "U13" | 30a |
| F47 | Siguranța 47 în suportul de siguranțe C "SC47" | 15A | Motorul ștergătorului de lunetă "V12" | 15a |
| F48 | Siguranța 48 în suportul de siguranțe C "SC48" | 10A | Modul de control al asistenței la menținerea benzii de rulare "J769", Modul de control al asistenței la menținerea benzii de rulare 2 "J770" | 15a |
| F49 | Siguranța 49 în suportul de siguranțe C "SC49" | 5A | Releu demaror 1 "J906", Releu demaror 2 "J907", Senzor de poziție pedală ambreiaj "G476" | 15a |
| F50 | Siguranța 50 în suportul de siguranțe C "SC50" | 30A | Modul de control al hayonului "J605" | 30a |
| F51 | Siguranța 51 în suportul de siguranțe C "SC51" | 25A | Modul de comandă pentru încălzirea scaunelor spate "J786", Modul de comandă și afișaj pentru unitatea de climatizare spate "E265" | 30a |
| F52 | Siguranța 52 în suportul de siguranțe C "SC52" | 10A | Ventilator 1 pentru spătarul față stânga "V512", Ventilator 1 pentru perna scaunului față stânga "V514", Ventilator 1 pentru spătarul față dreapta "V516", Ventilator 1 pentru perna scaunului față dreapta "V518" | 30a |
| F53 | Siguranța 53 în suportul de siguranțe C "SC53" | 30A | Lunetă încălzită "Z1" | 30a |
Pentru modelele produse începând cu noiembrie 2017
| No. | Denumirea pe circuitul electric | Curent nominal | Funcționalitate/Componentă | Terminal/Ieșire |
| F1 | Siguranța 1 în suportul de siguranțe C-SC1- | 30A | Unitate de control pentru încălzirea agentului reducător -J891-(la modelele diesel, cu excepția motoarelor cu denumirile din fabrică CRGB, DBGC) | |
| F2 | Siguranța 2 în suportul de siguranțe C "SC2" | |||
| F3 | Siguranța 3 în suportul de siguranțe C "SC3" | neutilizat | ||
| F4 | Siguranța 4 în suportul de siguranțe C "SC4" | 10A | Volan încălzit-736- | 30a |
| F5 | Siguranța 5 în suportul de siguranțe C "SC5" | 5A | Conector de date de diagnosticare "J533" | 30a |
| F6 | Siguranța 6 în suportul de siguranțe C "SC6" | 5A | Modul de control al senzorului selector de viteze "J587", comutator Tiptronic-F189- | 30a |
| F7 | Siguranța 7 în suportul de siguranțe C "SC7" | 10A | Releu lunetă încălzită "J9", Modul de control încălzire "J65", Modul de control aer condiționat "J301", Modul de control Climatronic "J255", Releu parbriz încălzit "J47", Modul de afișare și control Climatronic pentru pasagerii din spate "E265", Modul de monitorizare a presiunii în anvelope "J502" | 30a |
| F8 | Siguranța 8 în suportul de siguranțe C "SC8" | 10A | Senzor de umiditate "G355" Senzor de umiditate a aerului, ploaie și lumină "G823". Comutator de lumini "E1". Modul de control pentru luminile de poziție și controlul distanței farurilor "J745". Lampă prag ușă stânga față "L251". Lampă prag ușă dreapta față "L252". Lampă prag ușă stânga față "L253". Lampă prag ușă stânga spate "L254". Senzor de monitorizare a interiorului "G273". Senzor de înclinare a vehiculului "G384" | 30a |
| F9 | Siguranța 9 în suportul de siguranțe C "SC9" | 5A | Unitate de control a coloanei de direcție "J527" | 30a |
| F10 | Siguranța 10 în suportul de siguranțe C "SC10" | 7,5A | Multimedia System Control Module "E380" | 30a |
| F11 | Siguranța 11 în suportul de siguranțe C "SC11" | 40A | Modul de monitorizare a tensiunii la bordul vehiculului "J519" | 30a |
| F12 | Siguranța 12 în suportul de siguranțe C "SC12" | 20A | Modul de control pentru IT 1 "J794" | 30a |
| F13 | Siguranța 13 în suportul de siguranțe C-SC13- | 25A | Modulul de control al aprinderii întinzătorului centurii de centură față stânga "J854" | 30a |
| F14 | Siguranța 14 din suportul de siguranțe C "SC14" | 40A | Modul de control al ventilatorului de admisie a aerului proaspăt - L26- | 30a |
| F15 | Siguranța 15 în suportul de siguranțe C "SC15" | 10A | Modul de control al blocării coloanei de direcție "J764" | 30a |
| F16 | Siguranța 16 în suportul de siguranțe C "SC16" | 10A | Conector cu 16 pini "T16b" în mufa de diagnosticare, amplificator cu 2 căi pentru comunicații mobile "J984", compartiment de depozitare cu interfață pentru telefon mobil "R265", distribuitor USB "R293", conector de încărcare USB 1 "U37" | 30a |
| F17 | Siguranța 17 în suportul de siguranțe C "SC17" | 5A | Unitate de control electronică în tabloul de bord "J285", unitate de control pentru modulul de apel de urgență și unitate de comunicare "J949" | 30a |
| F18 | Siguranța 18 în suportul de siguranțe C "SC18" | 7,5A | Cameră video pentru marșarier "R189". Modul de control al camerei video cu vedere panoramică "J928" | 30a |
| F19 | Siguranța 19 în suportul de siguranțe C "SC19" | 7,5A | Interfață pentru intrarea în vehicul și pornirea sistemului "J965" | 30a |
| F20 | Siguranța 20 în suportul de siguranțe C "SC20" | 7,5A | Releu pentru sistemul de dozare a agentului reducător -J963-(la motoarele diesel, cu excepția motoarelor cu denumirile din fabrică CRGB, DBGC) | 30a |
| F21 | Siguranța 21 în suportul de siguranțe C "SC21" | 15A | Modulul de control al tracțiunii integrale "J492" | 30a |
| F22 | Siguranța 22 în suportul de siguranțe C "SC22" | 15A | Modul de control al senzorilor de remorcă "J345" | 30a |
| F23 | Siguranța 23 în suportul de siguranțe C "SC23" | 30A | Modul de control al trapei "J245" | 30a |
| F24 | Siguranța 24 în suportul de siguranțe C "SC24" | 40A | Modul de monitorizare a tensiunii la bordul vehiculului "J519" | 30a |
| F25 | Siguranța 25 în suportul de siguranțe C "SC25" | 30A | Modul de control al ușii șoferului "J386". Motor geam ușă spate stânga "V26". Modul de control al ușii spate stânga -J388-(numai pentru modelele cu volan pe stânga) | 30a |
| Modul de control al ușii pasagerului "J387". Motor geam ușă spate stânga "V26". Modul de control al ușii spate stânga -J388-(numai pentru modelele cu volan pe dreapta) | ||||
| F26 | Siguranța 26 în suportul de siguranțe C "SC26" | 25A | Unitate de control la bord -J519-(numai pentru modelele cu scaune încălzite) | 30a |
| F27 | Siguranța 27 în suportul de siguranțe C "SC27" | 30A | Modul de monitorizare a tensiunii la bordul vehiculului "J519" | 30a |
| F28 | Siguranța 28 în suportul de siguranțe C "SC28" | 25A | Modul de control al senzorilor de remorcă "J345" | 30a |
| F29 | Siguranța 29 în suportul de siguranțe C "SC29" | |||
| F30 | Siguranța 30 în suportul de siguranțe C "SC30" | 15A | Modul de control pentru sistemul electronic de control al rigidității suspensiei "J250" | 30a |
| F31 | Siguranța 31 în suportul de siguranțe C "SC31" | neutilizat | ||
| F32 | Siguranța 32 în suportul de siguranțe C "SC32" | 7,5A | Unitate electronică de control pentru sistemul de asistență la parcare "J446", Modul de control pentru sistemul de asistență la parcare "J791" | 15a |
| F33 | Siguranța 33 în suportul de siguranțe C "SC33" | 5A | Unitate electronică de control al airbagului - J234 - | 15a |
| F34 | Siguranța 34 din suportul de siguranțe C "SC34" | 7,5A | Comutator lumini "E1". Comutator lampă marșarier "F4". Senzor presiune agent frigorific aer condiționat "G805". Buton menținere automată (AUTO HOLD) "E540". Buton TCS și program electronic de stabilitate "E256". Senzor calitate aer "G238". Martor luminos de dezactivare airbag pasager față "K145". Oglindă interioară antiorbire automată "Y7", Modul de comandă scaun spate încălzit "J786". Port de încărcare USB 1 "U37" | 15a |
| F35 | Siguranța 35 în suportul de siguranțe C "SC35" | 10A | Conector cu 16 pini "T16b", în mufa de diagnosticare, modulul de control al gardului la sol "J428", camera video de asistență la parcare față "R242" | 15a |
| F36 | Siguranța 36 în suportul de siguranțe C "SC36" | 10A | Modul de ieșire de putere 1 pentru farul LED dreapta "A27" | 15a |
| F37 | Siguranța 37 în suportul de siguranțe C "SC37" | 10A | Modul de ieșire de putere 1 pentru farul LED stânga "A31" | 15a |
| F38 | Siguranța 38 în suportul de siguranțe C "SC38" | 25A | Modul de control al senzorilor de remorcă "J345" | 30a |
| F39 | Siguranța 39 în suportul de siguranțe C "SC39" | 30A | Modul de control al ușii pasagerului "J387". Motor geam spate dreapta "V27". Modul de control al ușii spate dreapta "J389" (numai pentru modelele cu volan pe stânga) | 30a |
| Modul de control al ușii șoferului "J386". Motor geam spate dreapta "V27". Modul de control al ușii spate dreapta "J389" (numai pentru modelele cu volan pe dreapta) | ||||
| F40 | Siguranța 40 în suportul de siguranțe C "SC40" | 20A | Terminal "U", Brichetă "U1", Priză 12V "U5", Brichetă spate "U9", Priză 12V 2 "U18" | 30a |
| F41 | Siguranța 41 în suportul de siguranțe C "SC41" | 25A | Modulul de control al aprinderii sistemului de pretensionare a centurii de siguranță dreapta față "J855" | 30a |
| F42 | Siguranța 42 în suportul de siguranțe C "SC42" | 40A | Modul de monitorizare a tensiunii la bordul vehiculului "J519" | 30a |
| F43 | Siguranța 43 în suportul de siguranțe C "SC43" | ZOA | De verificare modul de pachetul digital de sunet "J525" | 30a |
| F44 | Siguranța 44 în suportul de siguranțe C "SC44" | 15A | Modul de control al senzorilor de remorcă "J345" | 30a |
| F45 | Siguranța 45 în suportul de siguranțe C "SC45" | 15A | Modul de control al reglajului scaunului șoferului "J810" | 30a |
| F46 | Siguranța 46 în suportul de siguranțe C "SC46" | 30A | Priză cu invertor, 12 V-230 V "U13" | 30a |

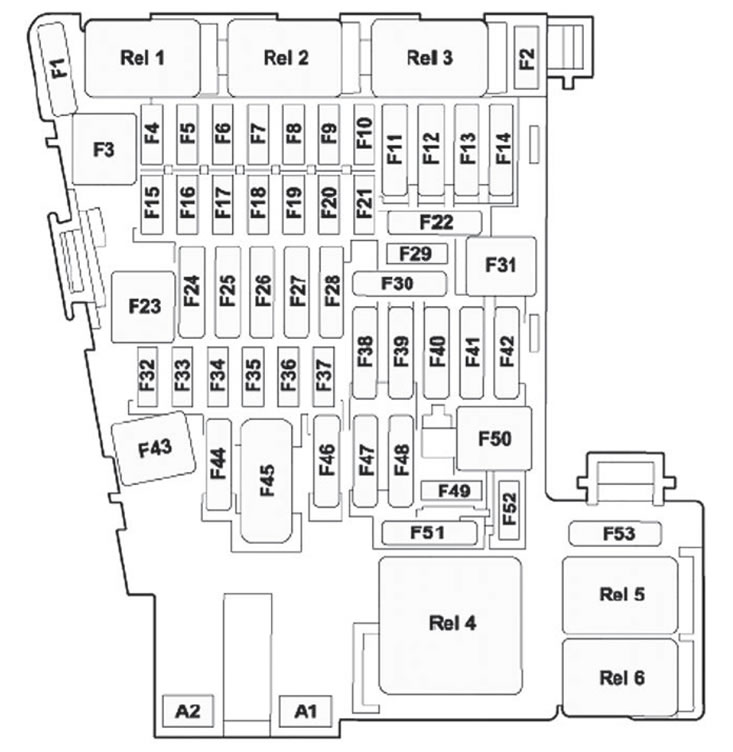

| F47 | Siguranța 47 în suportul de siguranțe C "SC47" | 15A | Motorul ștergătorului de lunetă "V12" | 15a |
| F48 | Siguranța 48 în suportul de siguranțe C "SC48" | 10A | Modul de control al asistenței la menținerea benzii de rulare "J769", Modul de control al asistenței la menținerea benzii de rulare 2 "J770" | 15a |
| F49 | Siguranța 49 în suportul de siguranțe C "SC49" | 5A | Releu demaror 1 "J906", Releu demaror 2 "J907", Senzor de poziție pedală ambreiaj "G476" | 15a |
| F50 | Siguranța 50 în suportul de siguranțe C "SC50" | 30A | Modul de control al hayonului "J605" | 30a |
| F51 | Siguranța 51 în suportul de siguranțe C "SC51" | 25A | Modul de comandă pentru încălzirea scaunelor spate "J786", Modul de comandă și afișaj pentru unitatea de climatizare spate "E265" | 30a |
| F52 | Siguranța 52 în suportul de siguranțe C "SC52" | 10A | Ventilator 1 pentru spătarul față stânga "V512", Ventilator 1 pentru perna scaunului față stânga "V514", Ventilator 1 pentru spătarul față dreapta "V516", Ventilator 1 pentru perna scaunului față dreapta "V518" | 30a |
| F53 | Siguranța 53 în suportul de siguranțe C "SC53" | 30A | Lunetă încălzită "Z1" | 30a |
