Elektronická riadiaca jednotka motora (Skoda Kodiaq NS7)

Odstránenie a inštalácia

Odstránenie

Pozornosť. Ak svorkách elektronická riadiaca jednotka motora omylom dotyk kladnej svorke batérie, ECU môže zlyhať s vysokou pravdepodobnosťou.

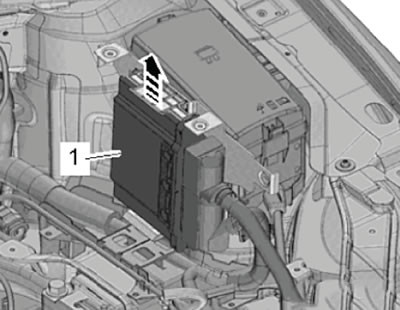

1. Odistite svorku potiahnutím v smere šípky a potom vyberte riadiacu jednotku motora (1) znázornenú na obrázku nižšie z otvoru.

2. Odomknite a odpojte konektor káblového zväzku od riadiacej jednotky motora.

Inštalácia

Inštalácia sa vykonáva v opačnom poradí ako demontáž.

Po inštalácii novej elektronickej riadiacej jednotky motora je potrebné vykonať nasledujúce kroky:

• Pripojte špeciálne skenovacie zariadenie k diagnostickému konektoru.
• Aktivujte elektronickú riadiacu jednotku motora pomocou špeciálneho zariadenia výberom režimov "SWM" a "SWM" "Targeted functions" v podsekcii "replace engine control unit"

[Text získaný z webovej stránky: skodabook.ru]

Montážna poloha modulu palivového čerpadla

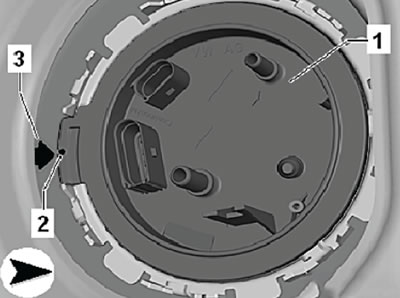

Značka (2) na prírube modulu palivového čerpadla (1) musí byť umiestnená oproti značke (3) na palivovej nádrži, ako je znázornené na obrázku nižšie.

Vypustenie zvyšného paliva z palivovej nádrže

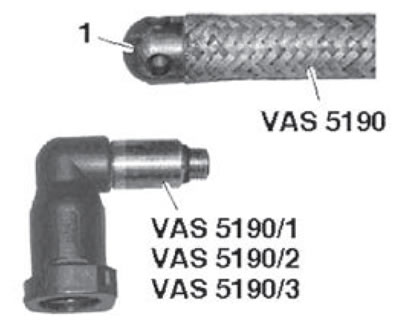

1. Odskrutkujte koncovku palivovej hadice (1) z plniacej hadice.

2. Naskrutkujte adaptér (VAS5190/2) na hrot, ako je znázornené na obrázku nižšie.



3. Vypnite zapaľovanie.

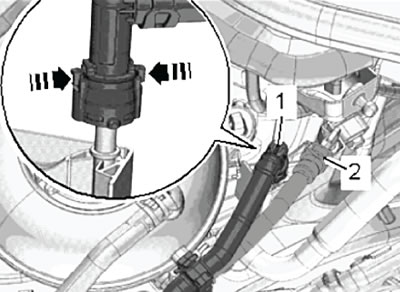

4. Odpojte prívodnú hadicu paliva (1) a zachyťte vytekajúce palivo čistou handričkou. Odomknite a odpojte rýchlospojku, ako je znázornené na obrázku nižšie.

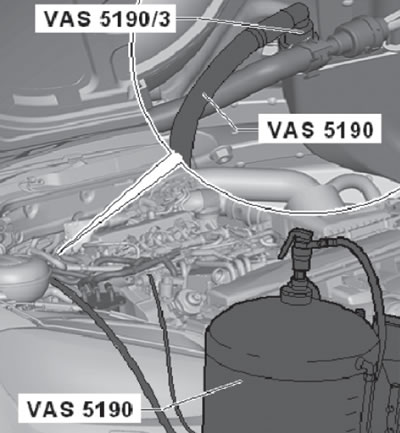

5. Pripojte špeciálne zariadenie na odsávanie paliva (VAS5190) spolu s adaptérom (VAS5190/3) k vstrekovaciemu potrubiu paliva, ako je znázornené na obrázku nižšie.

Pozor: Pripojte uzemňovací vodič špeciálneho zariadenia na čerpanie paliva k prvku karosérie vozidla.

6. Demontujte zostavu vankúša zadného sedadla (viac informácií nájdete v príslušnej časti kapitoly Telo).

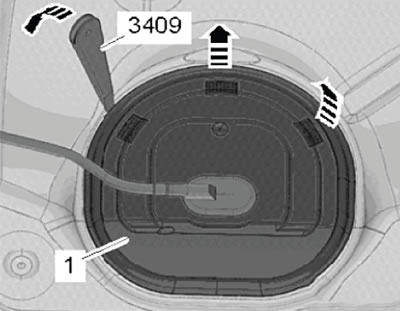

7. Pomocou špeciálneho nástroja (3409) odpojte a odstráňte kryt modulu palivového čerpadla (1), ako je znázornené na obrázku nižšie.

Autá s prídavným kúrením

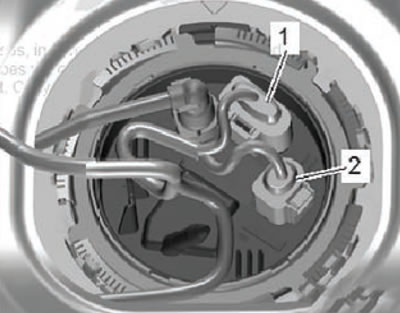

8. Odpojte konektor káblového zväzku dávkovacieho čerpadla (2) nezávislého kúrenia vozidla, ako je znázornené na obrázku nižšie.

Pokračovanie pre všetky úpravy

9. Odpojte konektor káblového zväzku (1) znázornený na obrázku nižšie.



10. Otvorte uzatvárací ventil na špeciálnom palivovom čerpacom zariadení (VAS5190) a držte ventil otvorený, kým sa palivová nádrž úplne nevyprázdni.

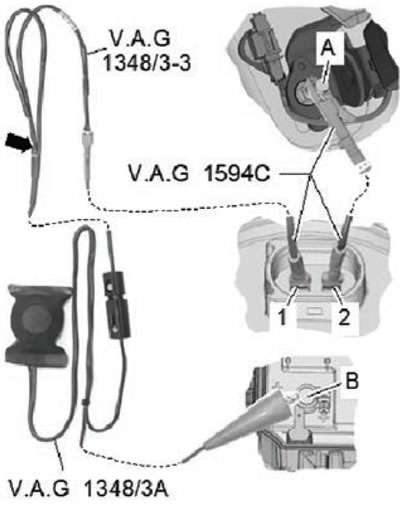

11. Pripojte diaľkové ovládanie VAG 1348/3A s adaptérom VAG 1348/3-3 a káblový adaptér z adaptéra VAG 1594C ku kontaktu (1), ako je znázornené na obrázku nižšie.

12. Druhý kontakt káblového adaptéra VAG 1348/3-3 (šípka) izolujte špeciálnou izolačnou páskou, aby ste predišli skratu.

13. Pomocou adaptéra zo súpravy VAG 1594C pripojte kontakt (2) k zápornému pólu batérie.

14. Pripojte modul diaľkového ovládania VAG 1348/3A ku kladnému pólu batérie.

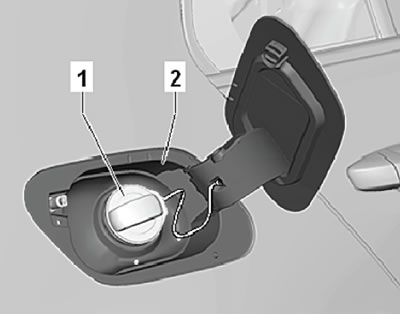

15. Otvorte modul plniaceho hrdla palivovej nádrže (2) znázornený na obrázku nižšie.

16. Vyčistite povrch okolo plniaceho hrdla palivovej nádrže.

17. Odskrutkujte uzáver palivovej nádrže (1) znázornený na obrázku nižšie.



18. Ovládanie zariadenia (VAG1348/3A) a uzatvárací ventil na špeciálnom zariadení (VAS5190) vyprázdnite palivovú nádrž.

Pozor: Zabráňte chodu palivového čerpadla nasucho.
