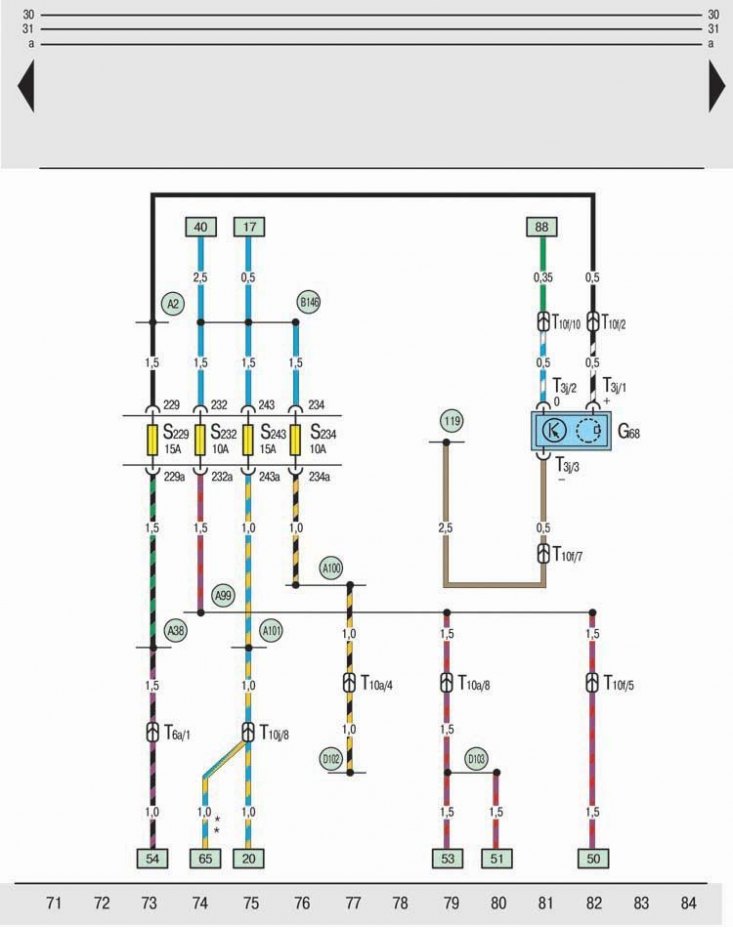

Коробка предохранителей, датчик спидометра





G68 – датчик спидометра;
T3j – трехконтактный штекерный разъем на датчике скорости;
T6a – шестиконтактный штекерный разъем в водонепроницаемом кожухе (красный);
T10a – десятиконтактный штекерный разъем в водонепроницаемом кожухе (белый);
T10f – десятиконтактный штекерный разъем в кабельном канале (черный);
T10j – десятиконтактный штекерный разъем в водонепроницаемом кожухе (синий);
119 – соединение на "массу" в кабельном жгуте впереди слева;
А2 – соединение с положительным полюсом (15) в жгуте проводов позади панели приборов;
А38 – соединение с положительным полюсом (15а) в жгуте проводов позади панели приборов слева;
А99 – соединение (87) в жгуте проводов позади панели приборов;
А100 – соединение (87) в жгуте проводов позади панели приборов слева;
А101 – соединение (87) в жгуте проводов позади панели приборов слева;
В146 – соединение с положительным полюсом (87) в жгуте проводов позади панели приборов слева;
D102 – соединение с положительным полюсом (87а) в жгуте проводов для двигателя;
D103 – соединение с положительным полюсом (87а) в жгуте проводов для двигателя

** лишь для автомобилей со специальным оборудованием



Структура принципиальных схем электрооборудования находится здесь →

Символы, встречающиеся в схемах соединений находятся здесь →

Пояснения к символам, встречающиеся на электросхемах находятся здесь →
