Внимание! Возможны нарушение работы блока управления подушек безопасности в случае попадания воды в разъем «4».

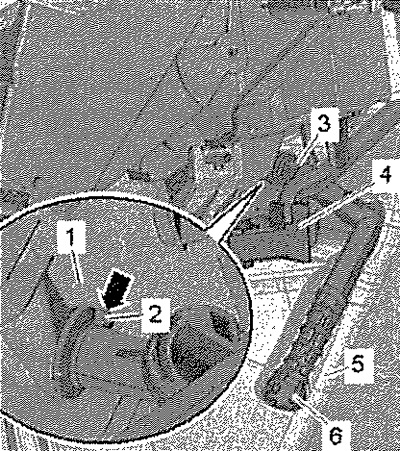

Откинуть напольное покрытие назад так, чтобы был виден дренажный шланг. Отсоединить отрицательную клемму от АКБ. Отсоединить разъём «4» блока управления подушки безопасности «J234». Накрыть блок управления подушки безопасности и разъём влагонепроницаемой плёнкой. Под соединение «3» и «6» постелить впитывающую бумагу. Осторожно отсоединить уголок «3» от модуля отопителя/климатической установки «1» и муфту «6» от кузова «5». Проверить, при необходимости очистить дренажный шланг.
Установка

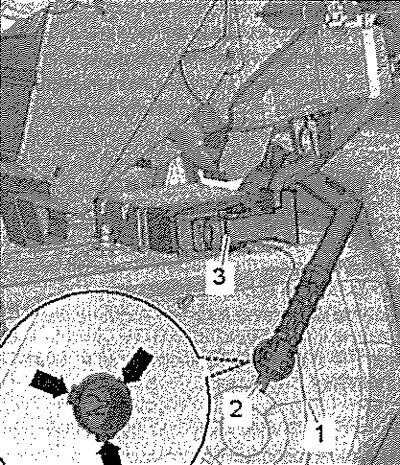

Установка в обратном порядке. Гибкий конец «3» до упора надеть на штуцер модуля отопителя/климатической установки. Фиксатор «стрелка» штуцера должен войти в направляющую «2». Если для закрепления дренажного шланга «3» использовался хомут, заменить его на новый. Дренажный шланг должен проходить под жгутом проводов блока управления подушек безопасности «3». Вставить дренажный шланга отверстие «1» в кузове до фиксации с характерным щелчком «стрелки». Рабочая кромка уплотнения «2» должна плотно прилегать к отверстию в кузове.
Оригинал смотрите на сайте: SkodaBook.ru
Если кромка прилегает неплотно, обработать стык между кузовом и кронштейном силиконовым герметиком.
Указание: Дренажный шланг не должен быть перекручен или зажат. При установке напольного покрытия не пережать дренажный шланг. Соблюдать порядок действий при подключении отрицательной клеммы АКБ.
