Внимание! Опасное для жизни высокое напряжение, опасность травм и загрязнения окружающей среды. Следовать указаниям по применению и мерам безопасности при работе с газоразрядными лампами.
Фары с ксеноновыми газоразрядными лампами являются би-ксеноновыми фарами и оснащены AFS (Adaptive Frontlighting System) — системой автоматической коррекции угла наклона фар. Блок управления системы адаптивного освещения и коррекции угла наклона фар J745-анализирует следующую поступающую информацию: угол и направление вращения рулевого колеса, скорость а/м, включение фонарей заднего хода, включение фар (ближний или дальний свет), сигналы датчиков дорожного просвета а/м на переднем и заднем мостах, скорости отдельных колёс, положение переключателя наружного освещения. На основании этой информации происходит регулировка поворота и наклона фар.

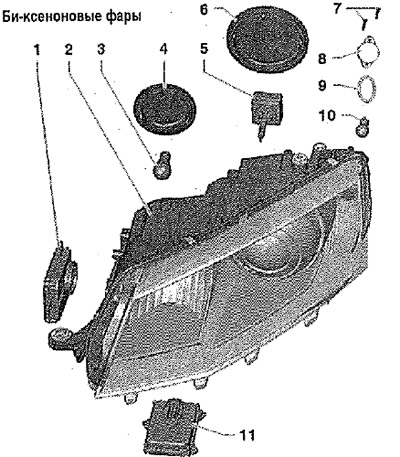

1. Блок управления газоразрядной лампы -J343- левый или -J344- правый
2. Корпус фары
3. Лампа для переднего ходового огня/габаритного огня: 12 В, 21/5 Вт (P21/5W)
4. Крышка
5. Газоразрядная лампа со встроенным блоком розжига: 42 В, 35 Вт (Тур D3S)
6. Крышка
7. Винты, 1,5 Нм
8. Рассеиватель указателя поворота
9. Уплотнительное кольцо
10. Лампа накаливания указателя поворота: PWY24W
11. Блок управления фары -J667- левой или -J668-правой
