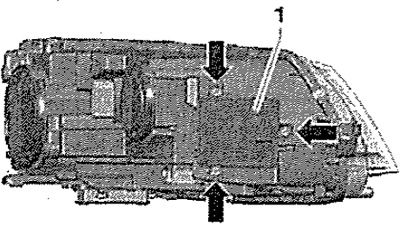

Снятие и установка блока управления газоразрядной лампы «J343» левой или «J344» правой фары
Снять фару. Выкрутить винты «стрелки» (1,4 Нм) и извлечь блок управления «1». Разблокировать и отсоединить разъёмы.
Установка
Установка в обратном порядке.
Указание: При установке блока правильно разместить уплотнение, проникновение воды внутрь может вызвать разрушение фары.

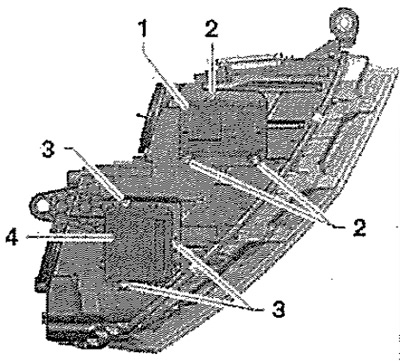

Снятие и установка блока управления «J667» левой или «J668» правой фары
Снять фару. Выкрутить винты «2» (1,4 Нм) и извлечь блок управления «1». Разблокировать и отсоединить разъём.
Установка
Установка в обратном порядке.
Указание: При установке блока правильно разместить уплотнение, проникновение воды внутрь может вызвать разрушение фары.
Снятие и установка блока управления дневного режима освещения и габаритного огня «J860» (светодиодный модуль) слева или «J861» справа
С левой стороны — снять фару. С правой стороны — снять правый передний подкрылок. Выкрутить винты «3» (1,4 Нм) и извлечь блок управления «4».
Установка
Установка в обратном порядке.
Указание: При установке блока правильно разместить уплотнение, проникновение воды внутрь может вызвать разрушение фары.

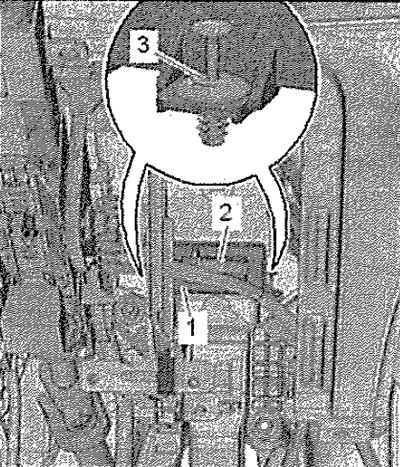

Снятие и установка блока управления адаптивного освещения и коррекции угла наклона фар «J745»
Блок управления находится над педалью тормоза.
Информация опубликована на веб-сайте [skodabook.ru]
Указание: Если блок управления заменяется, то подключить Тестер и в режиме "Ведомый поиск неисправностей" выбрать функцию "Замена блока управления" для соответствующего блока управления.
Выключить зажигание и все потребители электроэнергии. Снять подушку безопасности для ног. Снять дефлектор в пространстве для ног на стороне водителя. Снять опорный кронштейн педали тормоза. Вытянуть штифт и снять распорную втулку «3». Опустить блок «1» вниз, разблокировать и отсоединить разъём «2».
Установка в обратном порядке.
