Указание: Перед проверкой или ремонтом проверить все воздушные патрубки, а также вакуумные трубопроводы на надёжность крепления и герметичность.

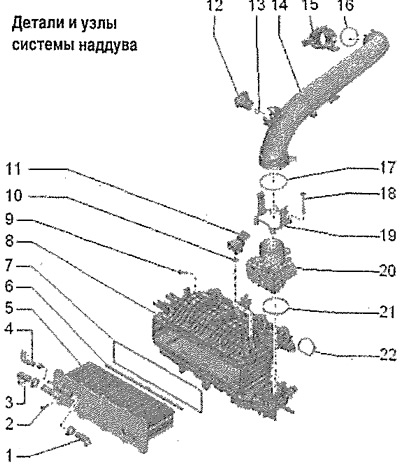

1. Шланг ОЖ
2. 15 Нм: саморез; наживить от руки и вкрутить, чтобы болт прошёл старую резьбу; затем затянуть болт предписанным моментом
3. Шланг ОЖ
4. Шланг ОЖ
5. Радиатор охлаждения воздуха наддува (интеркулер): после замены сменить ОЖ
6. Уплотнение
7. Прокладка: заменить
8. Впускной коллектор
9. Болт
10. Уплотнительное кольцо: заменить
11. Датчик температуры воздуха на впуске «642» /датчик давления во впускном коллекторе «G71»
12. Датчик давления наддува «G31»/датчик температуры воздуха на впуске 2 «G299»
13. Уплотнительное кольцо: заменить
14. Воздуховод
15. Патрубок
16. Уплотнительное кольцо: заменить
17. Уплотнительное кольцо: заменить
18. 7 Нм: саморез; наживить от руки и вкрутить, чтобы болт прошёл старую резьбу; затем затянуть болт предписанным моментом
19. Крепёжная скоба: воздушного патрубка
20. Блок управления дроссельной заслонки «J338»
21. Уплотнительное кольцо: заменить
